Steigung einer Linie im Bild ermitteln


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.03.2015, 20:30     Titel: Steigung einer Linie im Bild ermitteln
  Antworten mit Zitat
Hi,

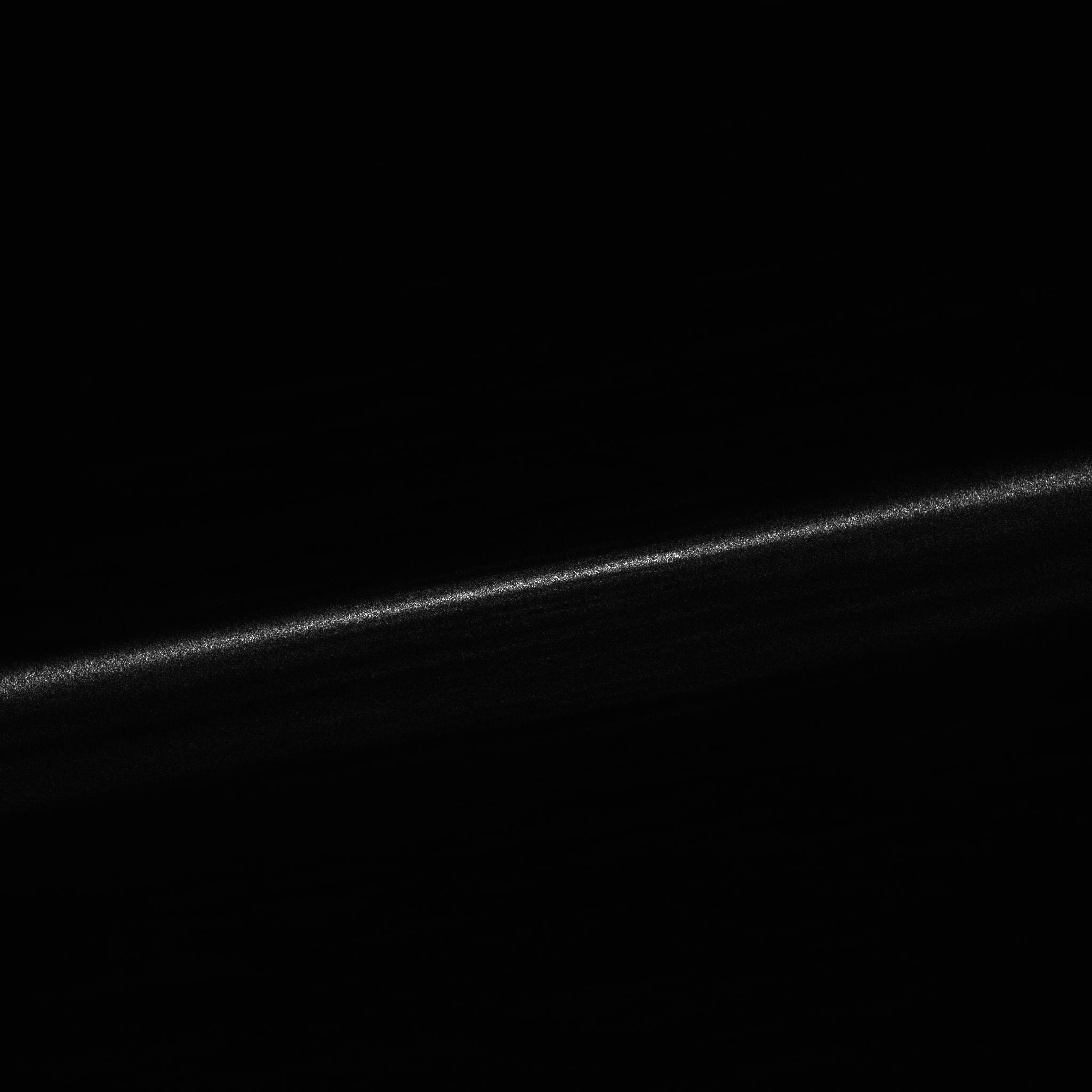

Ich habe ein Graustufenbild mit einer Linie die deutlich zu erkennen ist (das Bild habe ich dem Post hinzugefügt). Mein Ziel ist es die Steigung dieser Linie mit Matlab möglichst genau zu ermitteln. Da ich ein ziemlicher Matlabanfänger bin habe ich wenig Ahnung wie ich anfangen soll.

Danke schoneinmal.

 Beschreibung:

Download
 Dateiname:  A.jpg
 Dateigröße:  129.01 KB
 Heruntergeladen:  498 mal


Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 10.03.2015, 06:41     Titel:
  Antworten mit Zitat
Moin,

das wird doch eine einfache Dreiecksberechnung. Die Werte dazu liefert "impixelinfo". Der Anfang ist die linke Seite. Dort findest du auch die Zeile, die für das rechte Dreieck maßgeblich ist. Die Berechnung ist dann auf 1 Pixel genau.

Grüße - Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2015, 13:09     Titel:
  Antworten mit Zitat
Danke, für die Antwort aber das hilft mir leider nicht weiter. Ich habe sehr viele ähnliche Bilder jeweils mit unterschiedlichen Steigungen und muss eine Matlabfunktion schreiben die mir schnell für jedes Bild die steigung der Linie ausgibt. Da es sehr viele Bilder sind, ist die von Ihnen vorgeschlagene Lösung leider nicht praktikabel.
Meine Idee bis jetzt war für jede Zeile die Postition des Maximalen wertes (hier ist dann ja die Linie in dieser Zeile) und aus diesen Postitionen (x-, und y-Werte) dann mit einer linearen Regression die steigung bestimmen lassen. Wie ich das aber in Matlab umsetzen kann weiß ich nicht.

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 10.03.2015, 13:52     Titel:
  Antworten mit Zitat
Das sehe ich jetzt auch, dass die Antwort "leider" nicht weiter hilft. Aber "leider" standen die jetzigen Einschränkungen auch nicht in der Anfrage!!!
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.03.2015, 14:29     Titel:
  Antworten mit Zitat
Ja tut mir leid das hätte ich wohl genauer schreiben sollen.

Ich glaube aber ich bin jetzt schon selber auf ein Ergebnis gekommen.

Die Funktion:
Code:
function s=Steigung(A)


v=[];
y=[];


for x=1:2048
    [v,y(x)]=max(A(:,x));
end


plot(y,'red');

x=(1:2048);
sx=polyfit(x,y,1);
hold on
plot(x,polyval(sx,x),'blue','Linewidth',2)

s=-sx(1);


A ist mit imread eingelesen das Bild.
Ich bin mir jetzt noch nicht hundertprozentig sicher ob ich so auf das richtige Ergebnis komme aber in der größenordnung stimmt es also schätze ich dass es in Ordnung ist.

Danke fürs helfen

Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 10.03.2015, 14:35     Titel:
  Antworten mit Zitat
die forscheile kannst du dir spaaren aber sonst hätte ich es ähnlich gemacht
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

GastGanzNeu

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.07.2015, 10:26     Titel: Hough Transformation
  Antworten mit Zitat
Hilft Dir die Hough Transformation in dem Fall nicht weiter? Man kann allerdings nicht sagen, dass die besonders schnell ist....
https://de.wikipedia.org/wiki/Hough-Transformation
