Subplot y-Achsen Beschriftung Positionieren


murie
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 12.12.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.12.2011, 16:31     Titel: Subplot y-Achsen Beschriftung Positionieren
  Antworten mit Zitat
Hallo,

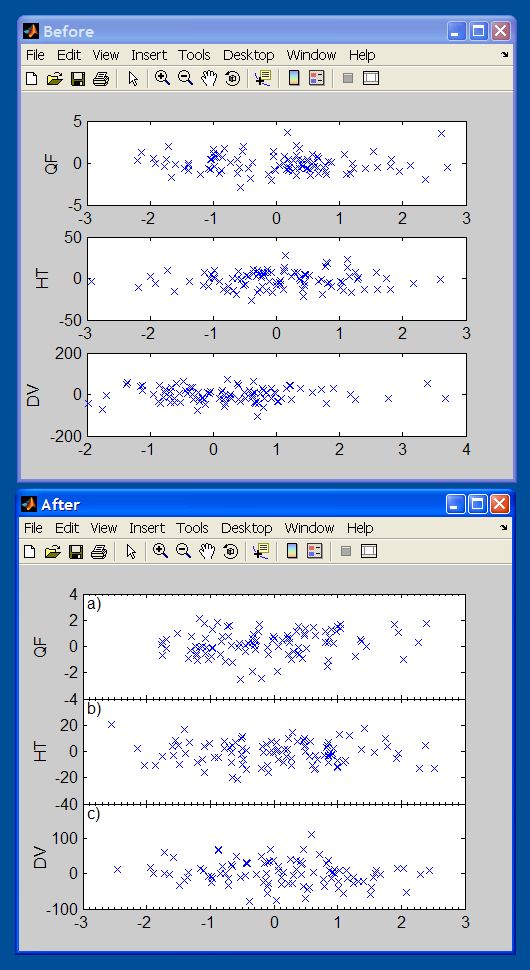

ich bräuchte mal Hilfe beim Subplot, seht euch mal das Bild an.
die y-Achse mit Beschriftungen sind versetzt im oberen Bild.
Ich möchte das so haben wie im unteren Bild, das alles senkrecht auf einer Linie ist.

Mit was für einem Befehl mache ich das?



Gruß Murie

before after.jpg
 Beschreibung:

Download
 Dateiname:  before after.jpg
 Dateigröße:  93.17 KB
 Heruntergeladen:  869 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 15.12.2011, 16:39     Titel: Re: Subplot y-Achsen Beschriftung Positionieren
  Antworten mit Zitat
Hallo murie,

Du kannst die X-Limits für alle drei AXES-Objekte gleich setzen:
Code:
AxesH = zeros(1, 3);
AxesH(1) = subplot(3, 1, 1);
plot((1:10) + rand*10, rand(1, 10));
AxesH(2) = subplot(3, 1, 2);
plot((1:10) + rand*10, rand(1, 10));
AxesH(3) = subplot(3, 1, 3);
plot((1:10) + rand*10, rand(1, 10));

set(AxesH, 'XLim', [0, 20]);  % for all 3 AxesH at once


Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

murie
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 12.12.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.12.2011, 16:47     Titel:
  Antworten mit Zitat
Ich meinte eigentlich nur die y-Achse.
Da wo nur DV, HT, QF stehen, das diese Beschriftungen untereinander laufen.
Und nicht so versetzt sind.

Gruß Murie
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 15.12.2011, 19:43     Titel:
  Antworten mit Zitat
Hallo murie,

Ah, jetzt sehe ich es auch. Dann:
Code:
YLabelH = get(AxesH, 'YLabel');
YLabelH = cat(1, YLabelH{:});
YLabelPos = get(YLabelH, 'Position');
YLabelPos = cat(1, YLabelPos{:});
YLabelPos(:, 1) = max(YLabelPos(:, 1));  % Oder "min"?
for i = 1:length(YLabelH)
  set(YLabelH(i), 'Position', YLabelPos(i, :));
end

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen
