Verfasst am: 23.10.2011, 14:53 Titel: Suche bestimmten Diagrammtyp

Hallo allerseits,

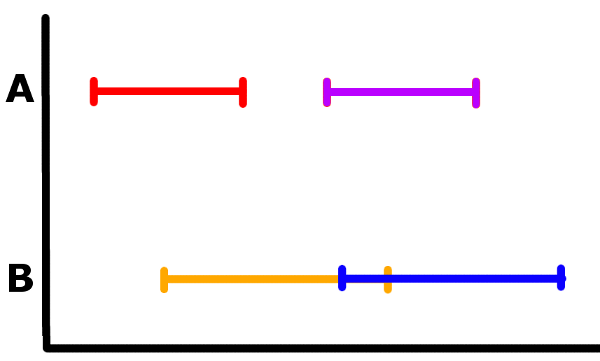

ich möchte gerne ein Diagramm erstellen, ähnlich wie ich es hier angehängt habe.

Auf der x-Achse sollen dabei Werte eingetragen werden, auf der y-Achse soll die Unterscheidung zwischen verschiedenen Items erfolgen.

Das Ziel ist folgendes:
Ich habe zwei Intervalle für jedes Item und möchte diese gerne visualisieren, d.h. so, dass man direkt erkennen kann ob, und wie weit sich die entsprechenden Intervalle überlappen. Pro Diagramm kann es natürlich mehrere Items (maximal 15) geben.

Gibt es dazu einen geeigneten Diagrammtyp in Matlab bzw. weiß jemand, wie ich sowas erstellen kann?

Viele Grüße,
Daniel


Beschreibung:

Download

Dateiname:


Dateigröße:

10.53 KB

Heruntergeladen:

474 mal

eupho

Forum-Meister


	Beiträge: 777

	Anmeldedatum: 07.01.09

	Wohnort: Marburg

	Version: R2009b

Verfasst am: 23.10.2011, 17:03 Titel:

Wüsste ich jetzt nicht, aber das bekommen wir doch per Hand hin Smile

Code:

function h = horizline(x1, x2, y, varargin)

lineY = 0.05;
h = line([x1 x1 x1 x2 x2 x2], [y-lineY y+lineY y y y-lineY y+lineY]);

if ~isempty(varargin)
set(h, varargin{:})
end

Funktion ohne Link?

Und dann sowas wie du da hast:

Code:

figure, hold all
h(1) = horizline(1,2,3,'Color','yellow');
h(2) = horizline(1.7,3,3,'Color','blue');
h(3) = horizline(0.5,1.5,4,'Color','red');
h(4) = horizline(2.5,3.5,4,'Color','magenta');
set(h(:), 'LineWidth', 3)

Funktion ohne Link?

Zuletzt bearbeitet von eupho am 23.10.2011, 17:04, insgesamt einmal bearbeitet

Sikorsky

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 22.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 23.10.2011, 17:04 Titel:

Hallo,

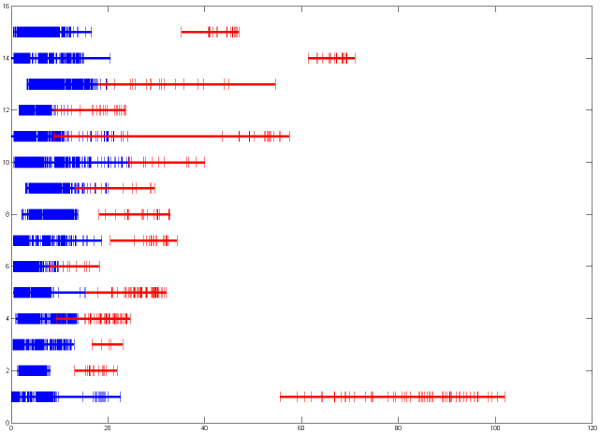

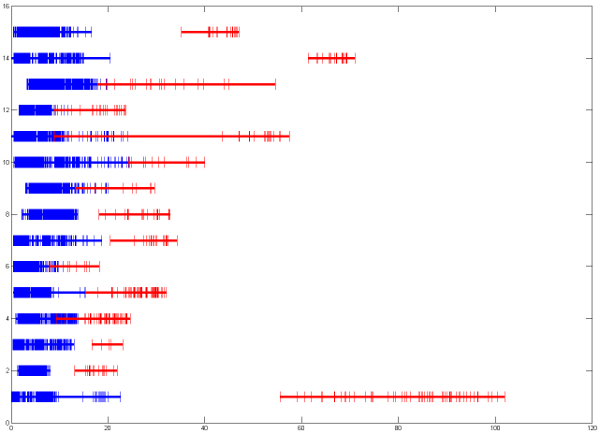

ich habe mir nun selber sowas gebastelt, allerdings habe ich noch ein Problem mit der Achsenbeschriftung, wie kann ich auf der y-Achse pro Vergleich einen String anstatt des Wertebereichs anzeigen lassen?


Beschreibung:

Download

Dateiname:


Dateigröße:

35.72 KB

Heruntergeladen:

471 mal

eupho

Forum-Meister


	Beiträge: 777

	Anmeldedatum: 07.01.09

	Wohnort: Marburg

	Version: R2009b

Verfasst am: 23.10.2011, 17:07 Titel:

Code:

get(gca, 'YTickLabel')

Funktion ohne Link?

und

Code:

set(gca, 'YTickLabel', DeineLabelsAlsStringsInEinerCell)

Funktion ohne Link?

Sikorsky

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 22.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 23.10.2011, 17:15 Titel:

Super, vielen besten Dank Smile
