Suche Funktion die eine Sinuskurve in eine andere umwandelt |
|
| Ratlos |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 22.11.2011, 05:19
Titel: Suche Funktion die eine Sinuskurve in eine andere umwandelt
|
 |
| |
 |
 |
Hallo,

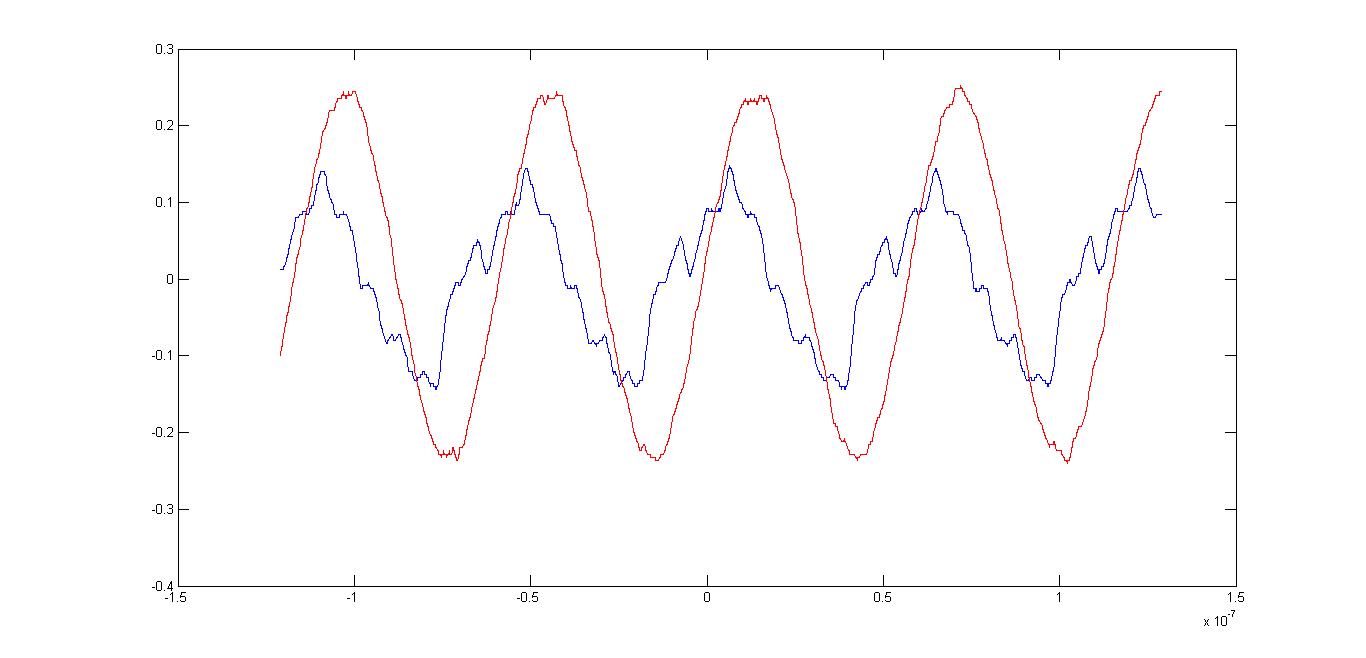

ich habe folgendes Problem, ich habe einen Sensor den ich mit einer einfachen Sinusfunktion ansteuere, und mit dem Osziloskop das Signal aufnehme. (In dem angehängten Bild die rote Kurve.)
Das ausgehende Signal is eine nicht mehr so schöne Sinuskurve (die blaue Kurve). Wenn ich die Viskosität welche ich zu messen versuche ändere, verschiebt sich die Phase des blauen Signals, welches aber diese Form beibehält. Ich kann auch mithilfe eines Winkel das Signal auswerten, was auch ganz gut funktioniert. Mein Problem ist jedoch, dass ich auch die Funktion benötige welche mein Bauteil mathematisch beschreibt. Wie etwa in der Regelungstechnik.
Also sowas wie P-Glied, nur halt angepasst für meinen Fall, da es ja kein P-Glied oder PI-Glied oder ein sonst mir bekanntes ist.
Ich habe leider auch nicht die besten MATLAB Kentnisse nur ein Semester in meinem Maschinenbau Studium. Da es sich bei Sinussignalen nicht um Polynome handelt, habe ich leider keinen Plan wie ich das angehen soll.
Bin für jeden Tip dankbar! Das Forum hat mir schon oft geholfen, aber diesesmal habe ich leider nichts passendes gefunden.
Mir wäre auch schon geholfen, wenn jemand weis wie ich eine Funktion basteln kann, die das Outputsignal beschreibt.
Hätte auch noch Mathcad zur Verfügung, denke aber mal, dass es mit Matlab leichter zu verwirklichen ist.
Schon mal vielen Dank, bin wirklich für jeden Tip dankbar!
Grüße Klaus
| Beschreibung: |
|
Download |
| Dateiname: |
input-output_signal.jpg |
| Dateigröße: |
55.98 KB |
| Heruntergeladen: |
582 mal |
|
|
|
|
|
|
| Winkow |
Moderator
|
|
Beiträge: 3.842
|
|
|
|
Anmeldedatum: 04.11.11
|
|
|
|
Wohnort: Dresden
|
|
|
|
Version: R2014a 2015a
|
|
|
|
|
|
|
Verfasst am: 22.11.2011, 09:24
Titel:
|
|
|
hmm vieleicht mit der fourier transformation ?
|
|
|
|
|
|
|
