Surface Plot reicht über seine Grenzen hinaus


f4tt0ni
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 09.04.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.04.2013, 11:33     Titel: Surface Plot reicht über seine Grenzen hinaus
  Antworten mit Zitat
Hallo erstmal,

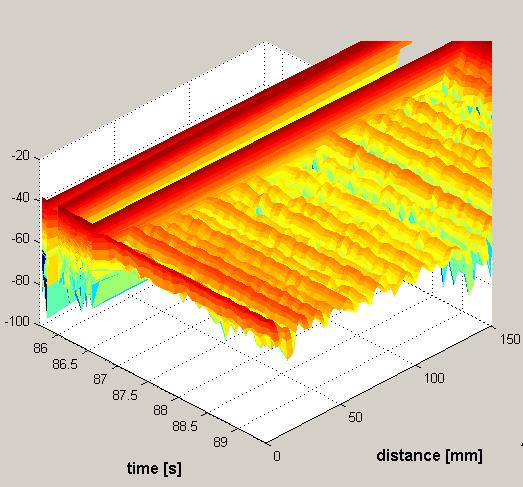

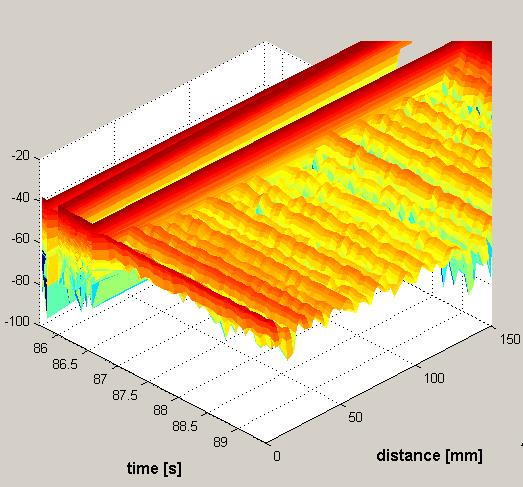

ich habe folgendes Problem. Wie man in der angehängten Grafik sehen kann ist die Darstellung des Surfaceplots in der oberen rechten Ecke nicht sehr schön. Ich hätte gerne das Daten auf der Y-Achse ab einem Wert von 150 nicht mehr dargestellt werden. Clipping habe ich schon probiert, scheint aber nicht zu helfen.

Mein Code sieht so aus:
Code:
axes(handles.surfaceplot); %plot surface
surf(X,Y,Z);
axis(50 100 0 150]);
shading flat;
view(45,45);


Habt ihr vorschläge?

 Beschreibung:

Download
 Dateiname:  surface.JPG
 Dateigröße:  46.2 KB
 Heruntergeladen:  506 mal
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 09.04.2013, 15:38     Titel:
  Antworten mit Zitat
es macht die sache immer einfacher wenn du lauffähigen code postest. so muss man viel raten.

Code:
xmi=0;
xma=50;
ymi=0;
yma=10;
X=1:200;
Y=1:10;
Z=Y'*X;
figure(1)
surf(X,Y,Z);
axis([xmi xma ymi yma]);
shading flat;
view(45,45);

X1=X(X>=xmi & X<=xma);
Y1=Y(Y>=ymi & Y<=yma);
Z1=Y1'*X1;
figure(2)
surf(X1,Y1,Z1);
axis([xmi xma ymi yma]);
shading flat;
view(45,45)

du musst halt bei X Y Z nur die nehmen die auch in deinem bereich liegen.
Private Nachricht senden Benutzer-Profile anzeigen

f4tt0ni
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 09.04.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.04.2013, 19:43     Titel:
  Antworten mit Zitat
OK, danke.
