teilweise kursiver Achsentitel vs. .eps-Export

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

ARes

Forum-Newbie


	Beiträge: 1

	Anmeldedatum: 24.09.18

	Wohnort: ---

	Version: ---

Verfasst am: 24.09.2018, 17:35 Titel: teilweise kursiver Achsentitel vs. .eps-Export

Hallo allerseits,

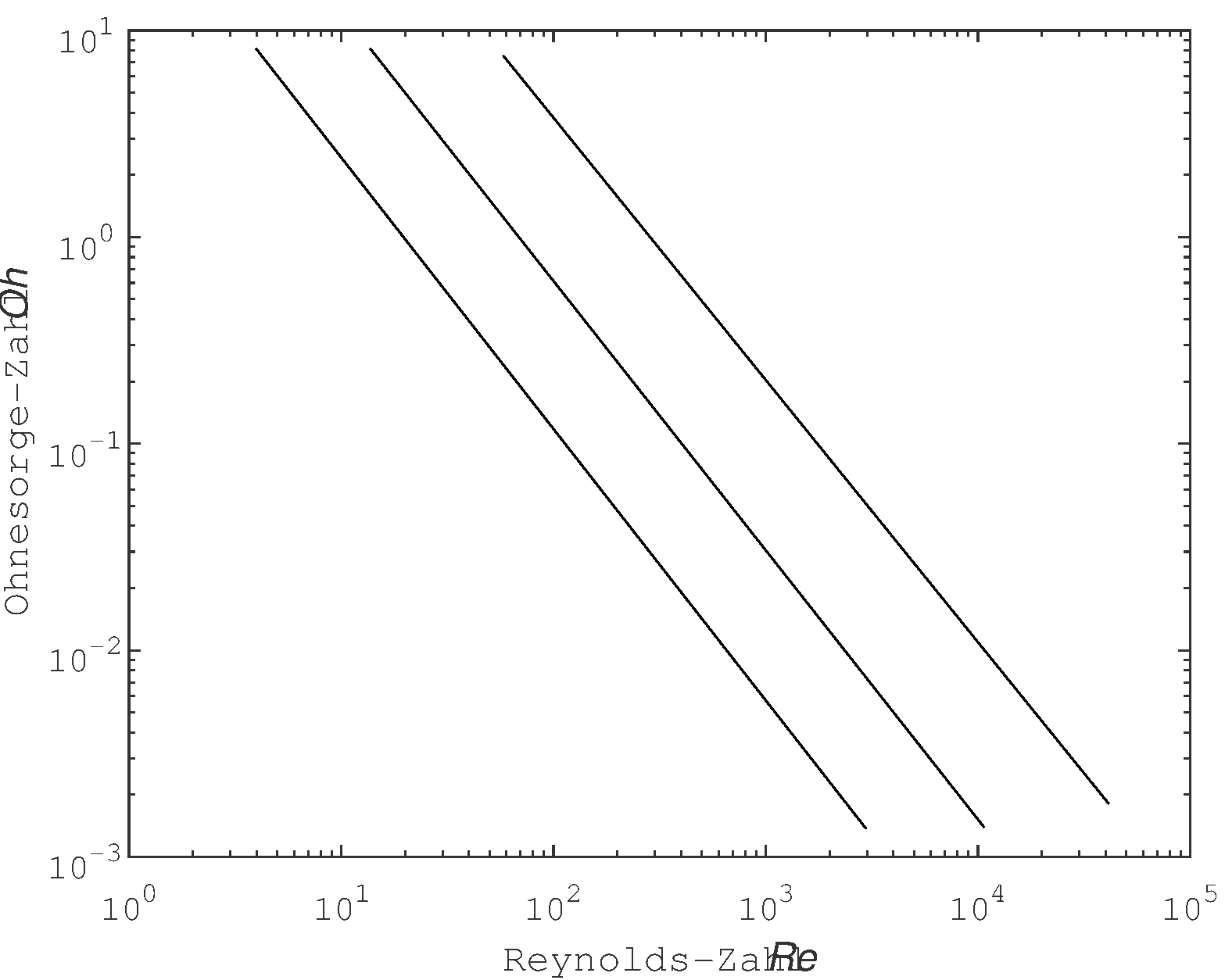

ich versuche einen Plot mit teilweise kursivem Achsentitel (z.B. Reynoldszahl Re) als .eps Datei zu exportieren. Egal ob ich das über export_fig, print oder saveas mache, wird der nicht-kursive Teil stets vom kursiven Teil teilweise überschrieben, s. beigefügtes Bild "Plot_EPS". Auch die Ausgabe der Schriftart ist für den kursiven Teil wohl anders....

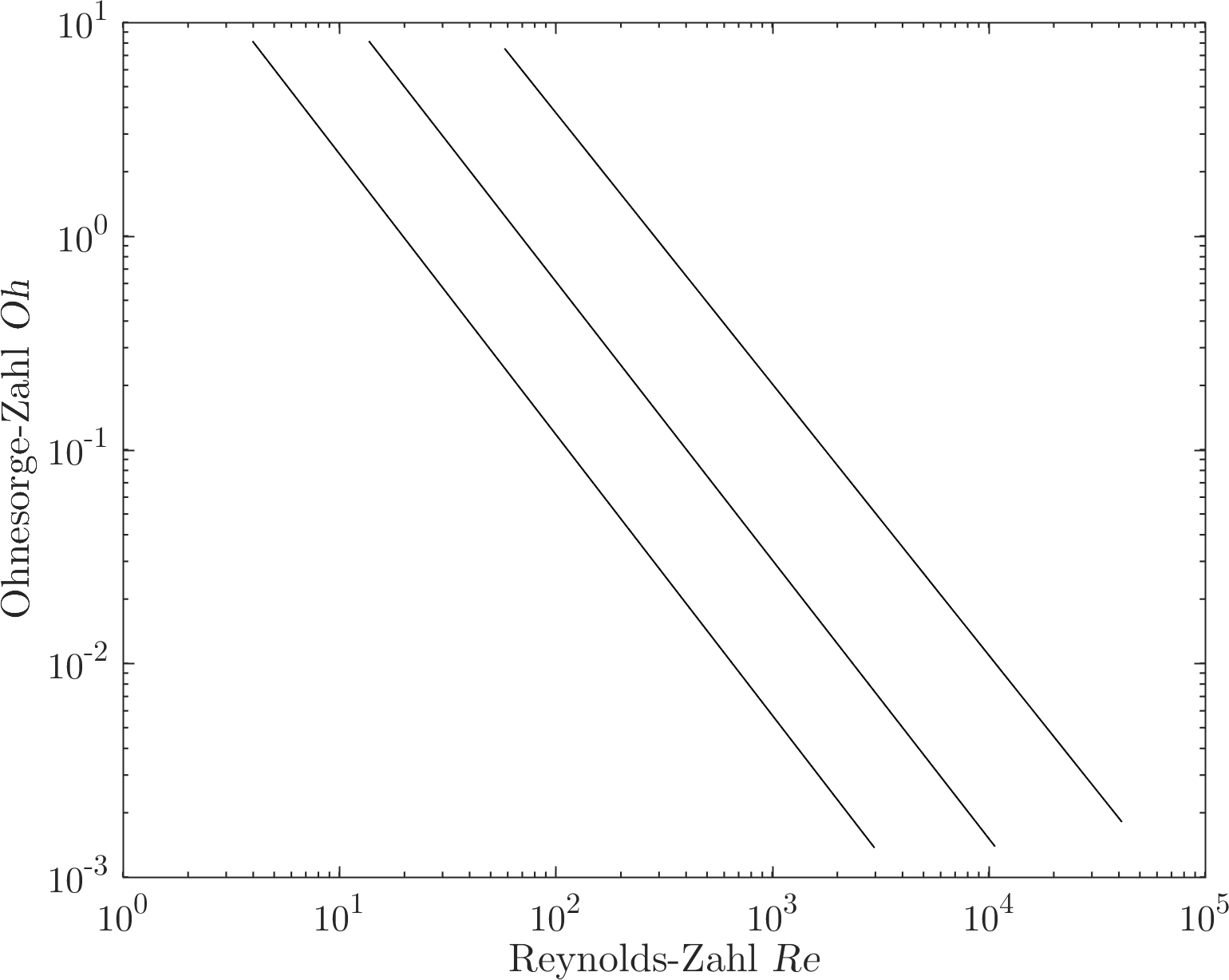

Beim Export in ein anderes Format wie z.B. .png funktioniert es dagegen (Bild "Plot_PNG").

Beispielcode:

Code:

a1 = [8.17*10^0, 1.37*10^-3];
x1 = [3.97, 2.97*10^3];
a2 = [8.17, 1.39*10^-3];
x2 = [1.37*10^1, 1.07*10^4];
a3 = [7.55*10^0, 1.81*10^-3];
x3 = [5.8*10^1, 4.13*10^4];
figure('Name', 'Simple plot', 'NumberTitle', 'off');
loglog(x1, a1, 'k', x2, a2, 'k', x3, a3, 'k');
xlabel('Reynolds-Zahl \it{Re}');
ylabel('Ohnesorge-Zahl \it{Oh}');
set(gca, 'FontName', 'umr10','FontSize',11)
set(gcf, 'Color', 'w');

saveas(gcf,'C:\Users\Matlab-Figures\Breakup-Regimes.fig');
export_fig C:\Users\Matlab-Figures\Breakup-Regimes.png -r300
export_fig C:\Users\Matlab-Figures\Breakup-Regimes.eps -r300

Funktion ohne Link?

Hat jemand eine Ahnung/Tipps etc. was da beim Rendern oder wobei auch immer schief geht?

Best Grüße
ARes
