Titel: Temperaturfeldmessung einfach grafisch darstellen.
|
 |
Hallo Leute,
Ich habe in meinem Praktikum eine Temperaturkammer vermessen.
Es wurden 12 Temperaturfühler in der Würfelförmigen Kammer verteilt.
Jetzt würde ich gerne die 12 Messpunkte in einer 3D Grafik ganz einfach darstellen und anhand der Farbe die Temperaturdifferenzen sichtbar machen.
Da die Kammer von -40 auf 200 °C geheizt wurde, und ich diesen Verlauf gemessen habe, würde ich gerne ein kleines Video machen, das die Verteilung bei der Heizphase zeigt.
Ich Beschäftige mich jetzt schon einige Stunden mit matlab, aber bekomme irgendwie garnichts hin... Im Moment experimentiere ich gerade mit dem Slice Befehl, aber das will nicht so wie ich will...
Ich hoffe Jemand kann mir einen Tipp geben!
Achja, die Messdaten liegen als Excel-Tabelle vor, für jeden Sensor eine Spalte.
Danke schonmal im Voraus!
Gruß d3z1b3l
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 03.04.2013, 09:38
Titel:
|
|
Hallo,
bitte detaillierter darauf eingehen, welche Daten vorliegen. Insbesondere die Dimensionen der Variablen sind wichtig.
Grüße,
Harald
|
|
|
|
| d3z1b3l |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 03.04.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.04.2013, 10:18
Titel:
|
|

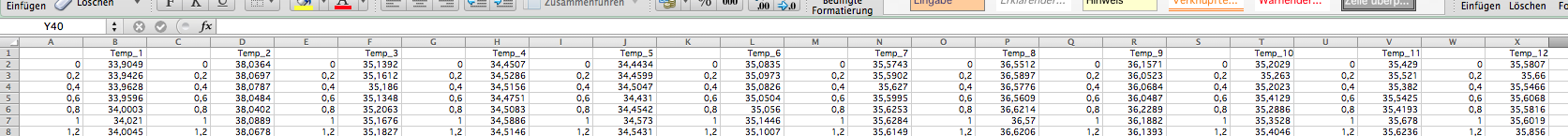

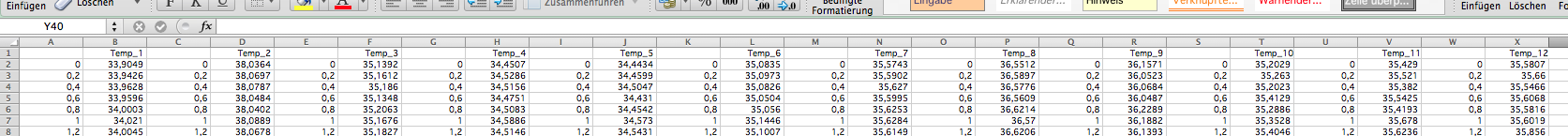

Ich habe eine Spalte pro Temperaturfühler (also 12 Spalten) und dazu dann für alle 0,2 Sekunden eine Zeile in der für jede Spalte der gemessene Temperaturwert (z.B. 100,1234) steht.
insgesamt 135000 Zeilen. Ich könnte das ganze aber abspecken, alle 5 Sek. eine Zeile würde auch reichen.
Ich hab mal ein Foto mit eingefügt.
| Beschreibung: |
|
Download |
| Dateiname: |
Bildschirmfoto 2013-04-03 um 10.17.32.png |
| Dateigröße: |
67.27 KB |
| Heruntergeladen: |
478 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 03.04.2013, 10:22
Titel:
|
|
Hallo,
könntest du Beispieldaten wie in dem Screenshot zur Verfügung stellen? Das würde es deutlich erleichtern, mit den Daten zu spielen.
Und eine Rückfrage: kann man die wiederholte Zeitinformation als redundant ansehen, oder stehen irgendwann in einer Zeile unterschiedliche Zeiten?
Grüße,
Harald
|
|
|
|
| d3z1b3l |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 03.04.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.04.2013, 12:05
Titel:
|
|
Hallo,
Ich habe die Daten jetzt mal aufbereitet damit das ganze übersichtlicher wird.
Ja, die wiederholte Zeitangabe ist redundant, habe ich auch gleich entfernt!
Gruß d3z1b3l !
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 03.04.2013, 12:13
Titel:
|
|
Hallo,
... und jetzt bitte noch so eine Datei anhängen. Würde es deutlich leichter machen.
Zudem genau spezifizieren, was auf welche Achse soll. Wenn du eine zeitliche Animation haben willst, wäre das für jeden Zeitpunkt doch nur ein ganz normaler Plot?
Grüße,
Harald
|
|
|
|
| d3z1b3l |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 03.04.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.04.2013, 12:43
Titel:
|
|
Irgendwie lässt er mich die datei nicht anhängen, ich lad sie auf den Server und poste gleich den Link.

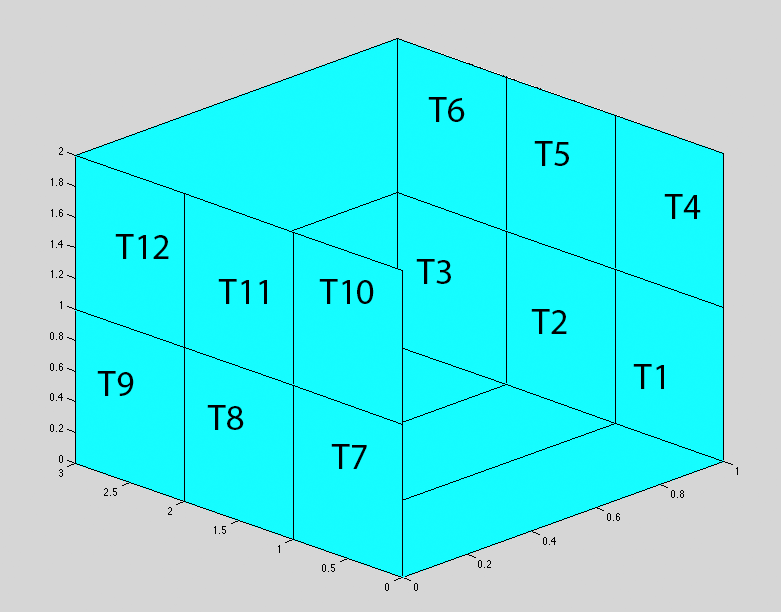

Zur Orientierung habe ich ein Bild angehängt, vorrausgesetzt das bild geht
