Verfasst am: 08.04.2013, 12:15 Titel: Text im Plotfenster immer gleich ausrichten

Hallo alle miteinander!

Ich bin ein Frischling, was MATLAB betrifft. Ich habe mich schon durch dieses Forum gewühlt, konnte aber keinen Thread entdecken, der mir weiterhelfen konnte. Ich habe folgendes Problem:

Ich möchte einfach ein Textfenster im Plot anzeigen lassen. Momentan habe ich das Fenster anhand der Werte ausgerichtet. Aber bei anderen Werten kommen natürlich auch andere Positionen des Textes raus. Ich habe bereits versucht, den Text schon prozentual über die Range der Werte zu platzieren, was schon ein bisschen besser funktioniert. Aber ich habe gelesen, dass man die Textproperties auf Zentimeter umstellen kann, nur konnte ich leider keine Syntax dazu finden. Wie kann ich also auf Zentimeter umstellen und dann den Text immer gleich platzieren? Für eine Antwort wäre ich unglaublich dankbar Smile

Liebe Grüße,
Dominique

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 08.04.2013, 12:29 Titel:

ich versteh noch nicht ganz genau was du wo plazieren willst. vieleicht postest du mal ein einfaches beispiel was du bis jetzt machst und was daran nicht wie gewünscht ist und wie es seien soll.

Humunuku01

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 08.04.13

	Wohnort: ---

	Version: ---

Verfasst am: 08.04.2013, 12:36 Titel:

Hallo winkow!

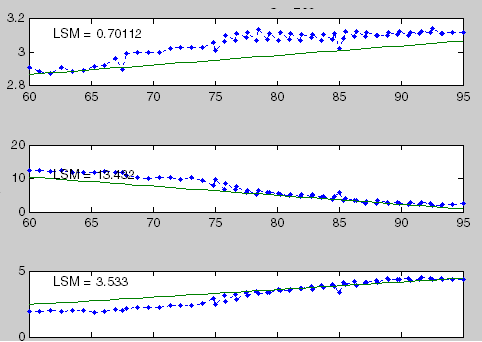

Im Moment ist das Textfeld mit dem LMS-Wert auf der x und y-Achse prozentual zu den Werten ausgerichtet (ca 10% auf der x und 90% auf der y-Achse). Da die Werte sich aber nun stark unterscheiden, ist die Position bei der y-Positionierung wie im Bild zu sehen ist immer anders. Ich würde das Textfeld gerne also [x/y] = [1cm/2cm] oder so ausrichten.

Liebe grüße,
Dominique


Beschreibung:

Download

Dateiname:


Dateigröße:

8.94 KB

Heruntergeladen:

518 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 08.04.2013, 17:00 Titel:

hmm zu den zentimetern fällt mir grade nichts ein aber ich hab 2 workarrounds. du weist ja in welchem bereich du plottest durch min oder max. also kannst du ja auch die axen eintelung selber festlegen. damit kannst du dann ja deinen text pozentual immer an der selben stelle positionieren oder halt was anderes als text benutzen. zb title

Code:

y=rand(1,10);
x=rand(1,10);
figure(1)
subplot(3,1,1)
plot(x,y*3)
title({'mean=',mean(y*3)})
figure(2)
subplot(3,1,1)
plot(x,y*3)
ylim([floor(min(y*3)),ceil(max(y*3))])
text(floor(min(x))+0.1*(ceil(max(x))-floor(min(x))),floor(min(y*3))+0.8*(ceil(max(y*3))-floor(min(y*3))),{'mean=',mean(y*3)})
subplot(3,1,2)
plot(x,y*5)
ylim([floor(min(y*5)),ceil(max(y*5))])
text(floor(min(x))+0.1*(ceil(max(x))-floor(min(x))),floor(min(y*5))+0.8*(ceil(max(y*5))-floor(min(y*5))),{'mean=',mean(y*5)})

Funktion ohne Link?

siht auf den ersten blick ein weing kompliziert aus. ist aber simpel

Humunuku01

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 08.04.13

	Wohnort: ---

	Version: ---

Verfasst am: 09.04.2013, 10:58 Titel:

hey danke!!!

ich probier es gleiche mal aus Smile

Grüße!
