Verfasst am: 26.01.2017, 18:11 Titel: Text in Figure schreiben

Hallo liebes Forum,

danke nochmal für die Hilfe beim letzten Schreiben. Mittlwerweile stehe ich vor einem anderen Problem. Ich habe eine Grafik mit n belibigen horizontalen Linien. Auf jede Linie soll ein entsprechender Text. Mein Programmcode sieht so aus:

Code:

freq = {125,250,500,1000,1500,2000};
nBlocks = length(freq)

width = 2*nBlocks+1
Housing = zeros(1,width-1); %1 mal 12 Array, was in ungeraden Spalten zuvor mit Werten zwischen 0 und 0,2 gefüllt wurde

%---Create Figure of data---%
OpenFig([8 6],'latex');
hold all
set(gcf,'DefaultLineLineWidth',0.5);
for iBlock = 1:nBlocks
plot([0,35],[Housing(:,iBlock*2-1),Housing(:,iBlock*2-1)],'--k')

x = 20;
y = iBlock*2-1;
txt1 = '\Housing' num2str(freq{iBlock}) 'Hz';
text(x,y,txt1)
end

xlim([0 35])
ylim([0 0.2])
NumTicksX = 8;
LX = get(gca,'XLim');
set(gca,'XTick',linspace(LX(1),LX(2),NumTicksX));
legend(list,'Location','northwest')
grid on
box on
xlabel('position $[\mathrm{mm}]$')
ylabel('amplitude $[\mathrm{\mu m}]$')
FormatFig(-0.7,0.2);
%PlotFig(['Shaker response (acceleration) (' inname{1}(1:5) ')']);
PlotFig(['BM FFT Amplitude']);

Funktion ohne Link?

Leider habe ich folgende Fehlermeldung die ich nicht verstehe.

Code:

Warning: Unable to interpret LaTeX string "\Housing_Hz"
> In graphics\private\prepare at 44
In print>LocalPrint at 259
In print at 228
In PlotFig at 81
In Auswertung_txt_files at 139

??? Error: File: Auswertung_txt_files.m Line: 123 Column: 23
Unexpected MATLAB expression.

Funktion ohne Link?

Eigentlich soll die fertige Datei folgendes Ergebniss ausspucken.

BM FFT Amplitude.pdf

Beschreibung:

Hier fehlen noch die Texte über den horizontalen Linien

Download

Dateiname:

BM FFT Amplitude.pdf

Dateigröße:

8.94 KB

Heruntergeladen:

335 mal

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 26.01.2017, 23:52 Titel:

Hallo,

In dem PDF taucht nichts mit Housing auf. Wie soll das als interpretiert werden?
Möchtest du \ und _ tatsächlich im Bild sehen oder soll der _ als Tiefsetzen interpretiert werden?

Die Ursache des Fehlers kann ich nicht erkennen, da dein geposteter Code keine 123 Zeilen hat. Es ist aber recht ungewöhnlich, dass dann der vorherige Code überhaupt ausgeführt wurde.

Grüße,
Harald

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 00:06 Titel:

Entschuldige. Das eigentliche Programm ist länger. Ich habe jetzt nur das wesentliche übernommen. Natürlich kann ich auch das ganze Programm reinsetzen. Das werde ich morgen früh wohl gleich nachholen. Dann kommt man auf die 123 Zeilen.

In der PDF taucht auch nichts mit Housing auf, weil er es nicht darstellt. Das Kommentare sollte da weiterhelfen.

Vielen Dank für die schnelle Antwort.

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 27.01.2017, 01:05 Titel:

Hallo,

Zitat:

Natürlich kann ich auch das ganze Programm reinsetzen.

Das ist nicht nötig, solange du Zeile 123 kenntlich machst.

Zitat:

Das Kommentare sollte da weiterhelfen.

Ich sehe keinen Kommentar, der sich auf "Housing" bezieht.

Bitte auch auf die Fragen eingehen:

Zitat:

Möchtest du \ und _ tatsächlich im Bild sehen oder soll der _ als Tiefsetzen interpretiert werden?

Grüße,
Harald

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 09:23 Titel:

Zeile 123 ist diese hier.

Code:

txt1 = '\Housing' num2str(freq{iBlock}) 'Hz';

Funktion ohne Link?

Bezüglich des Kommentars zur PDF

Zitat:

Hier fehlen noch die Texte über den horizontalen Linien

Damit meinte ich die Textpassage "Housing".

Über den horizontalen Linien, sind sechs Stück, möchte ich folgenden Text haben.

"Housing 125 Hz" für Linie 1,
"Housing 250 Hz" für Linie 2 usw.

Probleme bereitet mir das num2str. Er weigert sich die gespeicherten Werte im Array freq über die Schleife mit der Laufzahl iBlock auszugeben.

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 27.01.2017, 09:49 Titel:

Hallo,

noch einmal: was ist die Absicht mit dem \ ?

Versuch's mal hiermit:

Code:

txt1 = ['Housing' num2str(freq{iBlock}) 'Hz'];

Funktion ohne Link?

Grüße,
Harald

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 10:07 Titel:

Zitat:

noch einmal: was ist die Absicht mit dem \ ?

Tippfehler ^^

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 10:16 Titel:

Perfekt. Danke. Das mit den eckigen Klammern hat voll geklappt. Das Ergebniss sieht nur nicht so toll aus ^^

Kann man die Werte für die Frequenzen in schwarz auch an der Seite der Grafik anlegen? Wird wahrscheinlich etwas aufwendiger oder?

BM FFT Amplitude.pdf

Beschreibung:

Download

Dateiname:

BM FFT Amplitude.pdf

Dateigröße:

9.25 KB

Heruntergeladen:

319 mal

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 27.01.2017, 10:24 Titel:

Hallo,

du brauchst eigentlich nur den x-Wert im Text-Befehl anzupassen.
Vielleicht noch die Position des Koordinatensystems, damit rechts davon auch noch Platz ist, z.B. ganz am Anfang

Code:

axes('Units', 'normalized', 'position', [0.1 0.1 0.4 0.8])

Funktion ohne Link?

Grüße,
Harald

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 12:05 Titel:

Hmm. Bis jetzt bin ich soweit gekommen. Wie kann ich die Grafik nach links schieben?

Code:

%---Create figure of data---%
OpenFig([10 6],'latex');
hold all
set(gcf,'DefaultLineLineWidth',0.7);
for i =1:length(freq)
plot(Aton(:,1),Aton(:,i*2))
list{i}=[int2str(freq{i}) ' Hz']
end

%---Define Housing---%
for iBlock = 1:nBlocks
plot([pos{1} pos{end}],[Housing(:,iBlock*2-1),Housing(:,iBlock*2-1)],'--k','LineWidth',0.5)
x = pos{end}+1;
y = Housing(:,iBlock*2-1);
text(x,y,[list{iBlock}])
end

xlim([pos{1} pos{end}])
ylim([0 ceil(10*max(max(Amplitudes)))/10])
NumTicksX = 5;
LX = get(gca,'XLim');
set(gca,'XTick',linspace(LX(1),LX(2),NumTicksX));
legend(list,'Location','northwest')
grid on
box on
xlabel('position $[\mathrm{mm}]$')
ylabel('amplitude $[\mathrm{\mu m}]$')
FormatFig(0.7,0.2);

%PlotFig(['Shaker response (acceleration) (' inname{1}(1:5) ')']);
PlotFig(['BM FFT Amplitude']);

Funktion ohne Link?

BM FFT Amplitude.pdf

Beschreibung:

Download

Dateiname:

BM FFT Amplitude.pdf

Dateigröße:

9.28 KB

Heruntergeladen:

327 mal

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 12:15 Titel:

Es geht mir darum, dass sie außerhalb des Plotfensters stehe.

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 12:29 Titel:

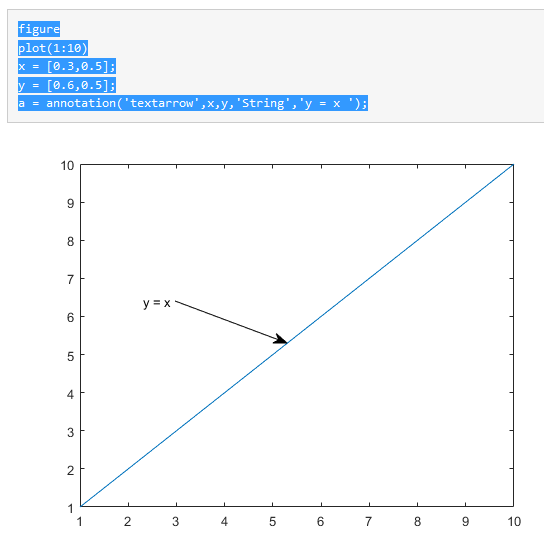

Vielleicht ist ja auch soetwas möglich, nur dass der Pfeil über den Rand läuft? Kann ich leider mit der Syntax nicht einstellen.


Beschreibung:

Download

Dateiname:


Dateigröße:

12.55 KB

Heruntergeladen:

419 mal

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 27.01.2017, 12:37 Titel:

Hallo,

tritt das Problem bereits in der Figure auf oder erst im PDF?
Woher sind die Funktionen OpenFig, FormatFig, PlotFig?

Grüße,
Harald

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 13:03 Titel:

Ne schon in der Figure tritt der Fehler auf.

function plotFig(FileName,varargin) speichert die Datei in verschiedenen Formaten ab.
function formatFig(moveX,moveY,font) verschiebt die Achsen. Aber nicht wie ich will.
function openFig(siz,interpreter) stellt die Figurgröße in cm ein.

Hast du eine Idee?

PlotFig.m

Beschreibung:

Download

Dateiname:

PlotFig.m

Dateigröße:

2.78 KB

Heruntergeladen:

394 mal

OpenFig.m

Beschreibung:

Download

Dateiname:

OpenFig.m

Dateigröße:

1010 Bytes

Heruntergeladen:

360 mal

FormatFig.m

Beschreibung:

Download

Dateiname:

FormatFig.m

Dateigröße:

1.47 KB

Heruntergeladen:

428 mal

Henrik123

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 87

	Anmeldedatum: 25.01.17

	Wohnort: ---

	Version: 2011a, 2017a

Verfasst am: 27.01.2017, 15:50 Titel:

OMG. Sorry für die unglaublich bescheidenen Frage. Ich muss einfach das Figure-Feld auf die richtige Größe ziehen. Rolling Eyes

Naja. Damit hat sich alles geklärt außer die Frage ob ein Pfeil über den Rand des Plotfensters zeigen kann?
