tfestimate --> falsches Bode Diagramm



MundM92
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 12.09.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.10.2017, 18:48     Titel: tfestimate --> falsches Bode Diagramm
  Antworten mit Zitat
Hallo zusammen,

im Zuge einer Auswertung will ich das Übertragungsverhalten anhand von Amplituden und Frequenzgang darstellen. Da mein System sehr komplex ist, ist mir die Übertragungsfunktion nicht bekannt. Daher möchte ich diese über den "tfestimate"-Befehl schätzen.

Zum Test habe ich in Simulink ein PT1 Glied simuliert.
Mit dem "Chirp-Signal"-Block habe ich ein Sinussignal von 0.001-1Hz als Eingangssignal erstellt. Nun gebe ich mir sowohl das Eingangssignal, als auch das Ausgangssignal in Form von Spaltenvekotren in mein Workspace aus.

Mit folgendem Matlab wollte ich mir nun Amplituden und Frequenzgang erstellen:
Code:
%Schätzung der Übertragungsfkt
nfft=1024;
fs=8;
noverlap=nfft/2;
window=hamming(nfft);
[Txy,F] = tfestimate(eingang,ausgang,window,noverlap,nfft,fs);

figure
subplot(211)
semilogx(F,mag2db(abs(Txy)));
subplot(212)
semilogx(F,angle(Txy));


Als Vergleich habe ich mit Hilfe der Übertragungsfkt des PT1 Glieds (H(s)=1/(1+s)) mir das zugehörige Bodediagramm erstellt.

Wie man anhand der zwei angehängten Bilder sieht, stimmen diese absolut nicht überein.

Ich hoffe ihr könnt mir weiterhelfen, da ich die Auswertung dringend benötige und mir leider so langsam aber sicher die Zeit davon rennt Sad

Vielen viel Dank schonmal im Vorraus

Grüße

 Beschreibung:

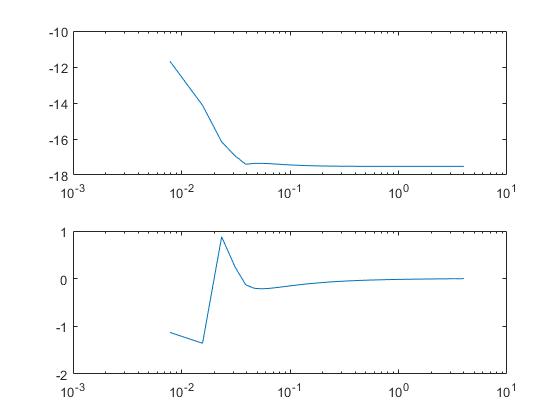

"Bode-Diagramm" mit Hilfe der geschaetzen Übertragungsfkt

Download
 Dateiname:  bode_geschaetzt.jpg
 Dateigröße:  16.86 KB
 Heruntergeladen:  72 mal
 Beschreibung:

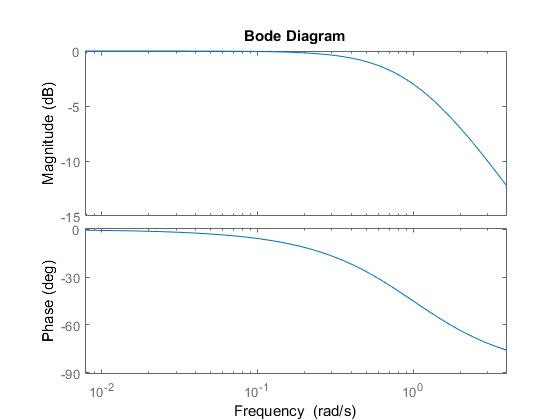

Bode-Diagramm mit Hilfe der Übertragungsfkt

Download
 Dateiname:  bode.jpg
 Dateigröße:  16.96 KB
 Heruntergeladen:  72 mal
