Tick Achsenbeschriftung/Tick Gitternetzlinien einzel wählen


q_999
Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 25.05.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.02.2013, 18:11     Titel: Tick Achsenbeschriftung/Tick Gitternetzlinien einzel wählen
  Antworten mit Zitat
Hi,

ich habe leider noch keine passende Antwort für mein Problem gefunden. Ich hoffe hier kann mir jemand weiterhelfen.

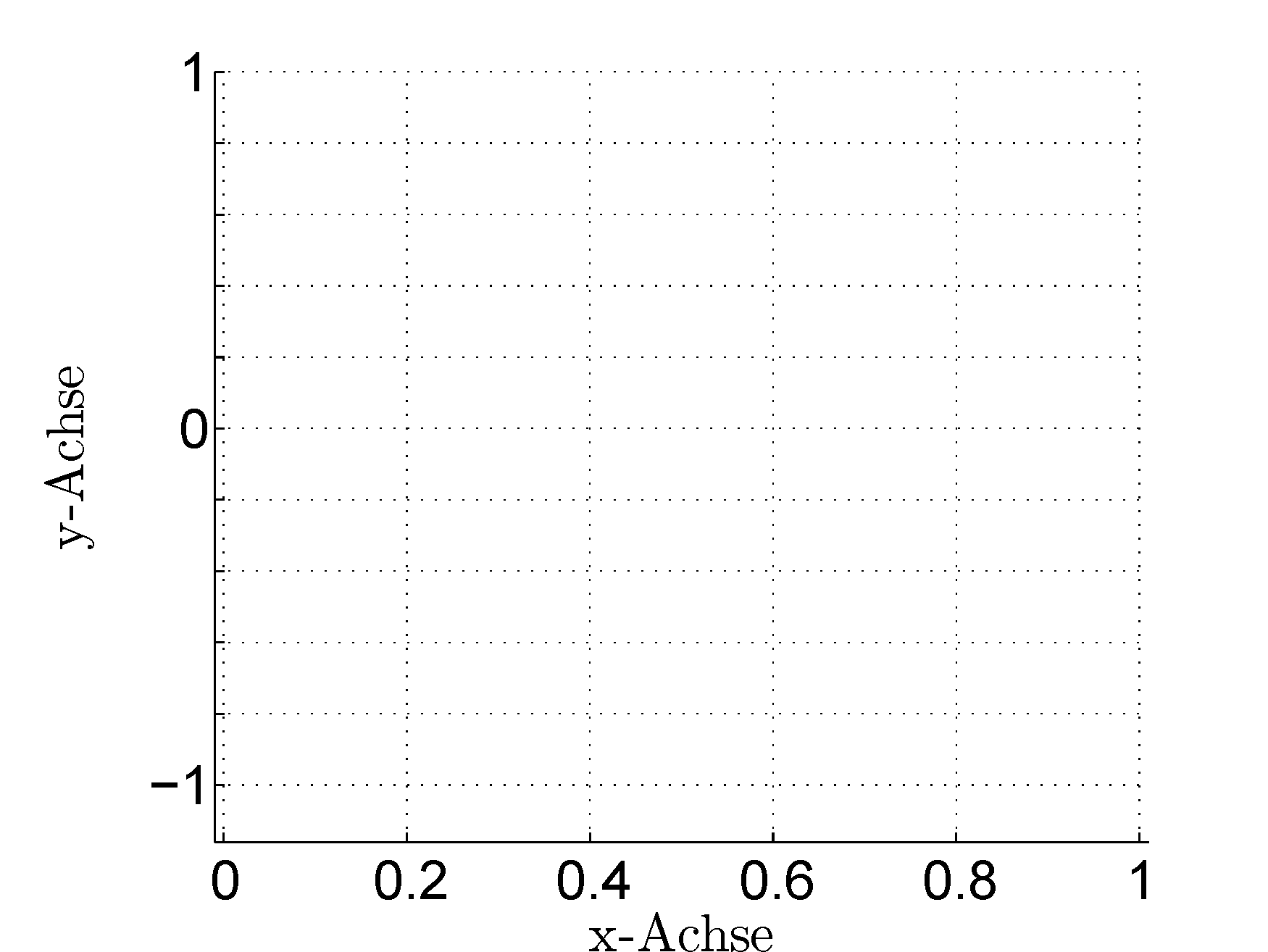

Ich möchte in Matlab einen xy-Plot erzeugen, der für alle 0,2-Schritte eine Gitternetzlinie aufweist, aber die Tick-Beschriftung der y-Achse soll nur bei ganzen Zahlen (z.B. -1, 0, 1) angezeigt werden (s. Anhang "Soll.png").

Bisher kann ich mit folgendem Matlab-Code nur alle Ticks beschriften:

Code:
%
Figure1 = figure;
figure(Figure1);
xlabel('x-Achse','interpreter','latex','FontName','TimesNewRoman','fontsize',18);
ylabel(['y-Achse'],'interpreter','latex','FontName','TimesNewRoman','fontsize',18);
axis([[-0.01 1.01 -1.16 1]]);
set(gca,'xtick',0:0.2:1,'ytick',-1:0.2:1);
set(gca,'FontSize',18, 'FontWeight', 'light','FontName','TimesNewRoman');
grid on;
hold off;



Ist es möglich den Tick der Achsenbeschriftung und den Tick für die Gitternetzlinien getrennt voneinander festzulegen?

Vielen Dank schon Mal im Voraus.

 Beschreibung:

Download
 Dateiname:  Soll.png
 Dateigröße:  19.1 KB
 Heruntergeladen:  1163 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 15.02.2013, 01:10     Titel: Re: Tick Achsenbeschriftung/Tick Gitternetzlinien einzel wä
  Antworten mit Zitat
Hallo q_999,

Ein paar Kommentare:
Code:
Figure1 = figure;
% figure(Figure1);  % Unnötig
xlabel('x-Achse','interpreter','latex','FontName','TimesNewRoman','fontsize',18);
% ['string'] ist genau das gleiche wie 'string', nur langsamer:
ylabel('y-Achse', 'interpreter', 'latex', 'FontName', 'TimesNewRoman', 'fontsize',18);
axis([-0.01 1.01 -1.16 1]);  % Keine doppelten [[ ]]
set(gca, 'xtick',0:0.2:1,'ytick', -1:0.2:1, ...
     'YTickLabel', {'-1', '', '', '', '', '0', '', '', '', '', '1'}, ...
     'YLim', [-1, 1]);

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

q_999
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 25.05.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.02.2013, 17:12     Titel:
  Antworten mit Zitat
Funktioniert alles super. Vielen Dank!!!
