Timer in GUI um Plot zu drehen.



Sharkfest
Forum-Anfänger

Forum-Anfänger


Beiträge: 32
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.03.2018, 22:49     Titel: Timer in GUI um Plot zu drehen.
  Antworten mit Zitat
Hallo, ich möchte mit einem Timer meinen Plot drehen in einer kleinen Animation. Ich nutze dafür folgenden Code:
Code:
function Animation()
az = 45;
tmr = timer('ExecutionMode', 'FixedRate','Period', 0.03,'TasksToExecute', 360, 'TimerFcn', {@timerCallback});
start(tmr);
function timerCallback(hObj, eventdata)
    az = az + 1;
    view(az,22.5);
end
end

Das klappt ausserhalb der GUI auch super, nur will ich in der GUI einen Pushbutton damit belegen, so dass er ein Plotfenster dreht, allerdings öffnet er nach dem ersten Ausführen ein figure-Fenster anstatt es in dem axis-Fenster auszuführen. Es soll aber nur in dem angegebenen Fenster ausgeführt werden(siehe Bild).

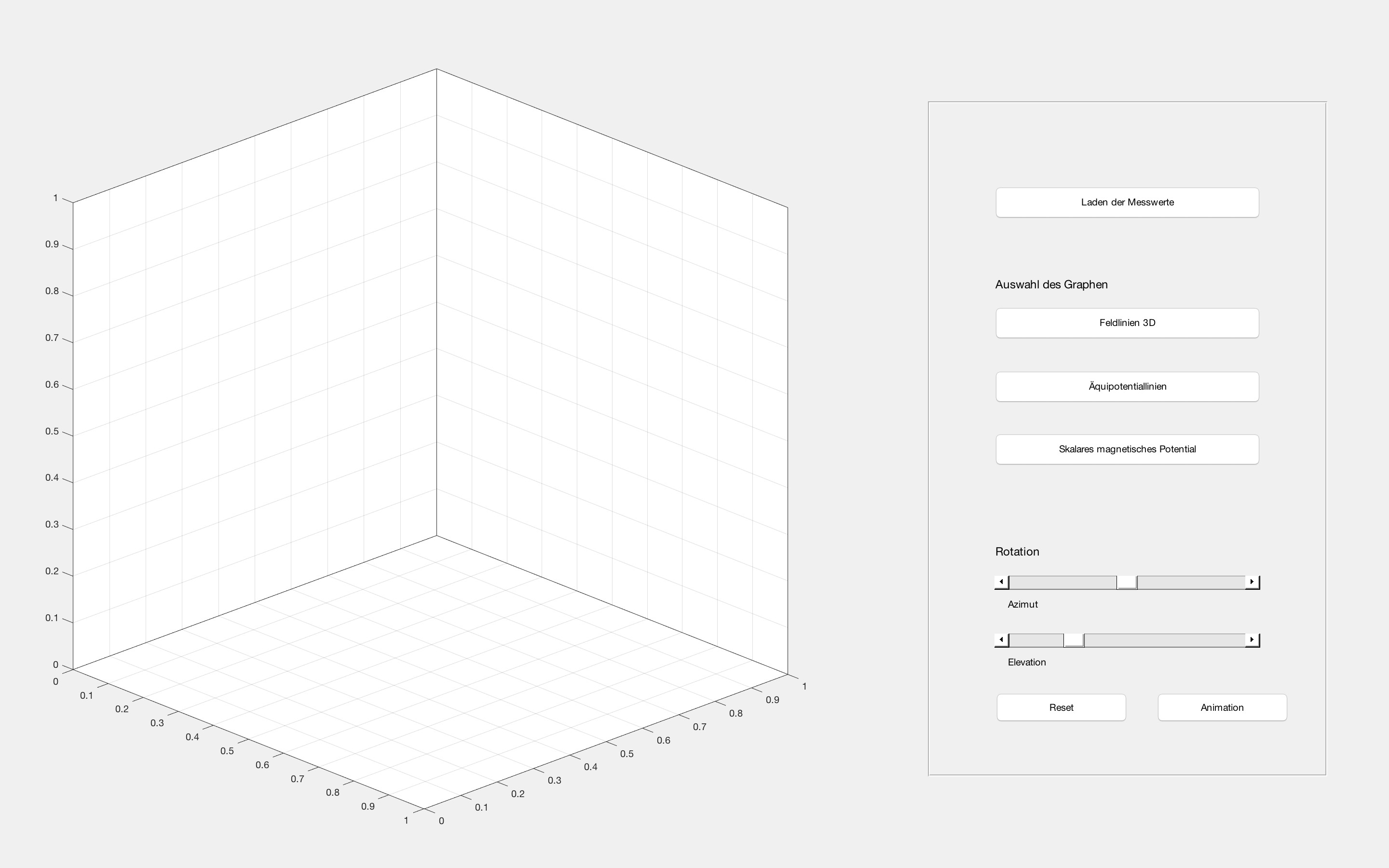

Bildschirmfoto 2018-03-07 um 21.46.35.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2018-03-07 um 21.46.35.png
 Dateigröße:  361.8 KB
 Heruntergeladen:  54 mal
Private Nachricht senden Benutzer-Profile anzeigen


Sharkfest
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 32
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.03.2018, 23:22     Titel:
  Antworten mit Zitat
Anbei noch ein Video des Problems. Man sieht wie er das eigentliche Plotfenster um 1Grad dreht und dann die figure1 öffnet um dort die komplette Animation abzuspielen.

Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.520
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 08.03.2018, 10:00     Titel:
  Antworten mit Zitat
Hallo,

versuch mal, als erstes Argument das Koordinatensystem anzugeben:
Code:


Dazu musst du die Handles in deiner GUI an die Funktion übergeben.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Sharkfest
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 32
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.03.2018, 10:13     Titel:
  Antworten mit Zitat
Wenn ich es dann so:
Code:
function pushbutton8_Callback(hObject, eventdata, handles)

az = 45;
tmr = timer('ExecutionMode', 'FixedRate','Period', 0.03,'TasksToExecute', 360, 'TimerFcn', {@timerCallback});
start(tmr);
function timerCallback(hObj, eventdata)
    az = az + 1;
    axes(handles.axes1, view(az,22.5))
end

end
schreibe, öffnet er zwar keine extra figure mehr, nur dreht er den Plot trotzdem nur um 1Grad.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.520
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 08.03.2018, 10:38     Titel:
  Antworten mit Zitat
Hallo,

der Aufruf ist so nicht sinnvoll. Es muss schon so aussehen:
Code:
view(handles.axes1, az,22.5)


Falls weiter Probleme bestehen, wäre ein reproduzierbares Beispiel hilfreich.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Sharkfest
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 32
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.03.2018, 10:41     Titel:
  Antworten mit Zitat
Es hat geklappt. Herzlichen Dank.
