title plotten


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.04.2013, 12:29     Titel:
  Antworten mit Zitat
Ich würde gerne noch zusätzlich zu deinem Plot eine automatische Legende hinzufügen, dass die bereiche von den variablen liest und es in den platzhalter setzt, wie würde es gehen? Hast du das für dein Beispiel auch gemacht?

Was mich herausfordert ist ja, dass meine plots im unterprogrammen erstellen werden.

Code:
title('test1'); subplot(2,2,1); bar(A)
title('test2'); subplot(2,2,2); bar(B)
title('test3'); subplot(2,2,3); bar(C)
title('test4'); subplot(2,2,4); bar(D)


hab auch in forum ein eintrag gefunden, jedoch weis ich net wie ich es auf mein problem zusammenbasteln könnte
Code:
for k=1:N
    % plot-Code
    legendstr{k} = num2str(N);
end
legend(legendstr,'Location','best');


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 01.04.2013, 17:09     Titel:
  Antworten mit Zitat
Hallo,

wir hatten doch schon festgestellt, dass die Grafik-Befehle in dieser Reihenfolge nicht funktionieren.

Zitat:
dass die bereiche von den variablen liest und es in den platzhalter setzt, wie würde es gehen?

Welche Bereiche in welche Variablen, und was sollen "Platzhalter" sein?

Wenn du mit mehreren Subplots arbeitest, musst du in jedem einzelnen die Legende separat erstellen, also:
Code:
subplot(2,2,1); bar(A); legend('beschriftung1'); title('test1');

etc.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.04.2013, 16:01     Titel:
  Antworten mit Zitat
das läuft doch, danke harald,

legend(['bereich: [' avariable']'], ['[' bvariable']']);

nun wollte ich die variablen in die Legende einbauen, hat aber nicht geklappt

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 02.04.2013, 17:16     Titel:
  Antworten mit Zitat
Hallo,

und was hat nicht geklappt? Fehlermeldungen, Abweichungen von den erwarteten Ergebnissen? Wenn es schon kein reproduzierbarer Code ist, dann doch bitte wenigstens diese Infos zur Verfügung stellen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

freddy123
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 57
Anmeldedatum: 27.03.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.04.2013, 01:13     Titel:
  Antworten mit Zitat
wenn ich es plotte, dann steht in der legende, besiepielsweise für

Code:
legend(['bereich: [' avariable']'], ['[' bvariable']']);

bereich []
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 03.04.2013, 08:43     Titel:
  Antworten mit Zitat
Hallo,

numerische Variablen solltest du zuvor mit num2str umwandeln.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.04.2013, 14:20     Titel:
  Antworten mit Zitat
Code:
legend(['bereich: [' avariable']'], ['[' bvariable']'],['[' stringa ']']});


leider wird mir nur der inhalt der ersten variable gezeigt und die restlichen nicht

also nur bereich: 30

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 03.04.2013, 14:30     Titel:
  Antworten mit Zitat
Hallo,

wieviele Datensätze plottest du pro Koordinatensystem?

Wie bereits geschrieben:
Zitat:
Wenn du mit mehreren Subplots arbeitest, musst du in jedem einzelnen die Legende separat erstellen.


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.04.2013, 00:04     Titel:
  Antworten mit Zitat
es funktioniert ja, ich bekomme wie gewünscht sechs legenden, nur leider werden drei variablen in der legende nicht angezeigt, nur lediglich die erste variable

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 04.04.2013, 09:04     Titel:
  Antworten mit Zitat
Hallo,

bitte beschreibe genau, was funktioniert und was nicht. Hellsehen kann hier schließlich keiner.

Wie sieht der genaue Befehl aus, den du momentan verwendest?
Insbesondere der Teil, der nicht so funktioniert wie er soll?

Am besten wäre ein reproduzierbares Beispiel.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.04.2013, 14:44     Titel:
  Antworten mit Zitat
a = 0;
b = 2;
c = 'test';

bar(a); legend({['hier: [' num2str(a) ']'], ['[' num2str(b) ']'], ['[' c ']']});

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 04.04.2013, 14:58     Titel:
  Antworten mit Zitat
Hallo,

du kannst nicht mehr Legendeneinträge haben als Graphen.
Das teilt dir die Warnung im Command Window auch mit:
Zitat:
Warning: Ignoring extra legend entries.


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.04.2013, 15:19     Titel:
  Antworten mit Zitat

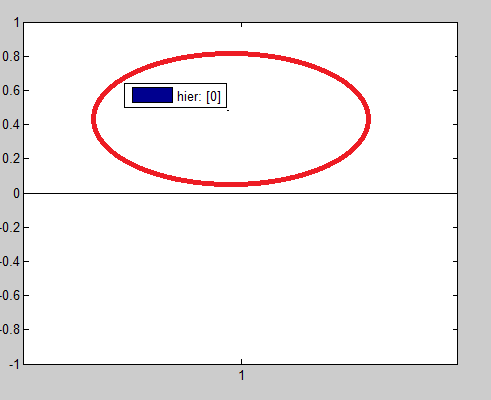

ich möchte einfach sagen:

hier 0 und 2 mit test

 Beschreibung:

Download
 Dateiname:  Unbenannt.png
 Dateigröße:  7.22 KB
 Heruntergeladen:  411 mal

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 04.04.2013, 15:50     Titel:
  Antworten mit Zitat
Hallo,

wenn es das ist, was ich meine, musst du nur ein paar Klammern weglassen.
Code:
bar(a); legend({['hier: [' num2str(a) ']', '[' num2str(b) ']', '[' c ']']});


Wenn es das nicht ist, müsstest du genauer erklären, was du willst. Das mag zwar dir klar sein, aber uns eben nicht. Dir hilft es ja auch nicht weiter, wenn ich als Lösungsvorschlag sage: "ach, das ist einfach."

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.04.2013, 16:01     Titel:
  Antworten mit Zitat
ach das war einfach, ist korrekt. läuft
