Verfasst am: 28.03.2013, 00:07 Titel: title plotten

ich rufe in meinem hauptprogramm
figure(1)
und habe noch vier unterscripte, indem ich jeweils folgende zeilen stehen habe

Code:

title('test1'); subplot(2,2,1); bar(A)
title('test2'); subplot(2,2,2); bar(B)
title('test3'); subplot(2,2,3); bar(C)
title('test4'); subplot(2,2,4); bar(D)

Funktion ohne Link?

leider werden nur drei angezeigt.

ich rufe die Funktionen nach der fiolgender Reihe auf:

test1
test2
test3
test4

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.03.2013, 00:11 Titel:

Hallo,

ich sehe keinen Grund dafür. Du müsstest wohl ein Beispiel liefern, anhanddessen wir das reproduzieren können.

Grüße,
Harald

Thomas84

Forum-Meister


	Beiträge: 546

	Anmeldedatum: 10.02.10

	Wohnort: ---

	Version: ---

Verfasst am: 28.03.2013, 08:04 Titel:

Code:

title('test1'); subplot(2,2,1);
title('test2'); subplot(2,2,2);
title('test3'); subplot(2,2,3);
title('test4'); subplot(2,2,4);

Funktion ohne Link?

Einfach die bar Befehle weglassen, dann sieht man das Problem. Der title Befehl muss nach dem subplot Befehl stehen:

Code:

subplot(2,2,1); title('test1');
subplot(2,2,2); title('test2');
subplot(2,2,3); title('test3');
subplot(2,2,4); title('test4');

Funktion ohne Link?

viele Grüße
Thomas

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.03.2013, 10:44 Titel:

Ah, das meinte er. Ich dachte, einer der Subplots würde fehlen. Und das wäre doch merkwürdig gewesen.

Grüße,
Harald

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 28.03.2013, 14:59 Titel:

Das habe ich jetzt umgesetzt,

nun sind die titles gar nicht mehr zu sehen, komisch

Code:

subplot(2,2,1); title('test1'); bar(A)
subplot(2,2,2); title('test2'); bar(B)
subplot(2,2,3); title('test3'); bar(C)
subplot(2,2,4); title('test4');bar(D)

Funktion ohne Link?

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.03.2013, 15:36 Titel:

Hallo,

bar überschreibt das Koordinatensystem, und damit ist der zuvor erstellte Titel weg. Also: erst bar, dann title.

Code:

subplot(2,2,1); bar(A); title('test1')

Funktion ohne Link?

Grüße,
Harald

Thomas84

Forum-Meister


	Beiträge: 546

	Anmeldedatum: 10.02.10

	Wohnort: ---

	Version: ---

Verfasst am: 28.03.2013, 16:14 Titel:

Code:

subplot(2,2,1); bar(1:10); title('test1');

Funktion ohne Link?

jetzt haben wir ja fast alle Permutationen durch. warum ein plot den Titel löscht ist mir auch nicht ganz klar. Ist ja schon fast ein bug.

viele Grüße und schöne Ostern

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 28.03.2013, 21:42 Titel:

Hallo Thomas,

High-Level-Funktionen wie PLOT und IMSHOW löschen alle Properties des AXES-Objektes, wenn nicht 'NextPlot' auf 'add' steht, was z.B. durch "hold on" geschieht.
Dies ist dokumentiert und damit kein Bug. Aber es erzeugt immer wieder Probleme. Das z.B. auch der 'Tag' gelöscht wird, ist sehr unpraktisch.

Lösung: 'NextPlot' auf 'add' setzen und sich nicht mehr darauf verlassen, dass ein PLOT alle vorherigen Elemente im AXES löscht. Oder Low-Level-Funktionen verwenden, z.B. LINE und IMAGE.

Gruß, Jan

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 28.03.2013, 23:43 Titel:

eine Frage bleibt noch offen.

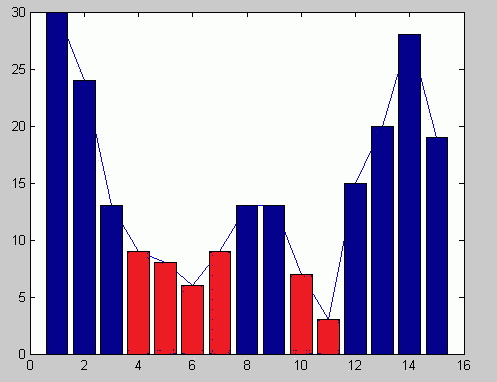

wenn ich die funktion bar verwende, dann wird mir die grafik in blau angezeigt, dabei möchte ich bestimmte werte, bspw bis zur einer schwelle in rot angezeigt bekommen? siehe anhang. wie realisier ich es


Beschreibung:

Download

Dateiname:


Dateigröße:

10.07 KB

Heruntergeladen:

437 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 29.03.2013, 00:12 Titel:

Hallo,

Wenn Du die Ausgabe von BAR abfragst, bekommst Du die Handles der erzeugten Objekte. Die kannst Du dann nutzen, um die Farben zu ändern. Siehe:

Code:

help bar
doc bar

Funktion ohne Link?

Gruß, Jan

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 29.03.2013, 10:29 Titel:

Hallo Jan,

bist Du dir sicher, dass man damit einzelne Säulen einfärben kann - und nicht immer direkt alle Säulen gleich einfärbt? Ich hatte letztens ein sehr ähnliches Problem und bin letztendlich zu dem Schluss gekommen, dass ich meine Daten aufteilen und dann zwei barplots in eine figure zeichnen muss - einen in jeder Farbe. Zum Beispiel so.

Code:

[werte,bins] = hist(u_richtung,360);
idx_valid_bins = find(bins>=lower_b & bins <=upper_b); % in [lower_b, upper_b]
idx_restliche_bins = [find(bins<lower_b),find(bins>upper_b)]; % nicht in [lower_b, upper_b]
bar(bins(idx_restliche_bins),werte(idx_restliche_bins),'facecolor','black')
hold on
bar(bins(idx_valid_bins),werte(idx_valid_bins),'facecolor','red','edgecolor','red')

Funktion ohne Link?

Wäre auch an der alternativen Lösung über die Handles interessiert.

Viele Grüße,
Nras

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 29.03.2013, 23:46 Titel:

kannst du noch sagen, wie du die variabelen gefüttert hast, möchte das beispiel bei mir lokal ausführen. will es verstehen.

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 29.03.2013, 23:57 Titel:

Hallo,

falls Du mein Beispiel meinst, dann geht z.B.:

Code:

u_richtung = rand(1,10000)*360;
lower_b = 240;
upper_b = 290;

Funktion ohne Link?

Färbt alle Säulen der Werte von 240 bis 290 rot und alle anderen schwarz.

Viele Grüße,
Nras.

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 30.03.2013, 00:55 Titel:

dumme Frage, aber was steckt in

Code:

[werte,bins] = hist(u_richtung,360);

Funktion ohne Link?

für werte

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 30.03.2013, 01:35 Titel:

Hallo,

Code:

doc hist

Funktion ohne Link?

könnte hier helfen. "werte" ist hier vielleicht nicht so gut gewählt, es sind die Häufigkeiten. Mit hist() fasst man Daten zu Klassen (bins) zusammen. Wie häufig so eine Klasse vorkommt, steht dann im ersten Argument (hier: werte).

Viele Grüße,
Nras
