Totband-Regler, Min-Max-Regler, Bandsperre



energystar7
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 03.11.23
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.11.2023, 14:17     Titel: Totband-Regler, Min-Max-Regler, Bandsperre
  Antworten mit Zitat
Hallo,

für ein Projekt möchte ich gern in Simulink einen Totband-Regler (Min-Max-Regler) aufbauen.

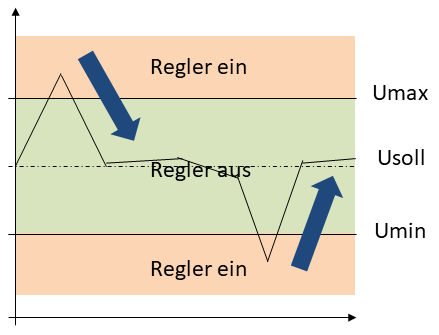

Der Regler soll aktiviert werden, wenn ein Spannungsband unter- oder überschritten wird (siehe Bild).
Das Signal soll daraufhin wieder auf einen oder mehrere Sollwerte zurückgeführt werden.
Innerhalb das Spannungsbandes soll es kein Eingreifen des Reglers geben.

Zur Lösung der Problemstellung habe ich mich mit dem "Dead Zone" Block auseinandergesetzt.
Dieser passt aber die Ausgangswerte an, was nicht passieren soll (siehe https://de.mathworks.com/help/simul.....one-output-sine-wave.html).

U > Umax ==> U – Umax
U < Umin ==> U – Umin

Hat jemand Idee wie man das umsetzten kann oder ein Beispiel wo dies schonmal umgesetzt wurde?

Vielen Dank vorab für die Unterstützung.

Viele Grüße

 Beschreibung:

Download
 Dateiname:  Reglersperre.png
 Dateigröße:  14.04 KB
 Heruntergeladen:  147 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.492
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 19.02.2024, 10:32     Titel:
  Antworten mit Zitat
Hallo,

eine Möglichkeit wäre, dass der Regler zwar in jedem Zeitschritt ausgeführt wird, aber wenn man innerhalb des Bands ist, wird das Originalsignal weiterverwendet.
Um das umzusetzen könntest du Stateflow, einen MATLAB Function-Block mit if/else oder eine Kombination aus Interval Test- und Switch-Blöcken verwenden.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
