Verfasst am: 07.05.2015, 12:25 Titel: transiente Variablenpaare in Matrix zählen

Hallo,

ich möchte gerne eine Matrix erstellen die mir von zwei transienten Variablen die jeweils gleichen Wertepaarungen zählt und mir später eine prozentuale Darstellung der jeweiligen Wertepaarung liefert.
Beispiel:
Wertepaar 1 2 3 4 5 6 7 8 9 10
T 20 20 20 20 20 25 25 25 30 30
F 55 55 55 55 55 60 60 60 55 65
Das Skript sollte dann so eine Matrix ausrechnen:
F F F
M 55 60 65
T 20 5 0 0
T 25 0 3
T 30 1 0 1

Diese kann könnte ich dann in eine prozentuale Verteilung umrechnen.

Wie mache ich das am besten? Confused

LG Nena

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 07.05.2015, 14:10 Titel: Re: transiente Variablenpaare in Matrix zählen

Hallo Nena,

Deine Tabelle ist nicht lesbar. Versuche sie als Code zu formatieren. Vielleicht wird dann klar, was Du meinst und was M, T und F bedeutet.

Was hast Du bisher versucht und woran scheiterst du noch?

Gruß, Jan

Nena

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 07.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 07.05.2015, 15:02 Titel:

Hallo Jan,

Code:

%% Ableitung der T-F-Matrix
T=[20 20 20 20 20 25 25 25 30 30];
F=[55 55 55 55 55 60 60 60 55 65];

S=T;
S1=F;

% Variablenklassen für Matrixeintrag
Fe=[0:5:100];
% Temperatur
Te=[0:5:100]';

f=length(Fe);
t=length(Te);
a=S;
c=S1;

Werte{1,1}=a';
Werte{1,2}=c';

Werte=cell2mat(Werte);
IND=isnan(Werte);
Werte(IND==1)=[];
for kk=1:length(Werte)
if Werte(kk,2)>100
Werte(kk,2)=100;
end
end
%Hier stimmt es nicht!
M=zeros(t,f);
for i=2:1:length(Werte)
q=floor(Werte(i,1)/5)+1;
r=floor(Werte(i,2)/5)+1;
M(q,r)=M(q,r)+1;
end;

Funktion ohne Link?

Code:

%So Sollte es aussehen
% M=[5 0 0;
% 0 3 0;
% 1 0 1]

Funktion ohne Link?

Ich hoffe jetzt ist es klarer.

Aktuell schreibt er nicht die richtige Anzahl der Wertepaarungen in das korrekte Matrixfeld.

Hast du eine Idee?

Grüße Nena

edit winkow: bitte verwende die code umgebung.

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 07.05.2015, 15:21 Titel:

phu ok fangen wir mal oben an.

Code:

S=T;
S1=F;

Funktion ohne Link?

wozu werden hier neue variablen erzeugt? hat das einen sinn? weder T noch F oder S oder S1 werden verändert. irgendwoe oder?
ok weiter

Code:

% Variablenklassen für Matrixeintrag
Fe=[0:5:100];
% Temperatur
Te=[0:5:100]';

Funktion ohne Link?

wozu wird das gemacht? das scheint nirgends verwendung zu haben außer das die länge dieser vektoren bestimmt wird.. das kann man auch anders machen ohne die vectoren zu erzeugen.

Zitat:

a=S;
c=S1;

ok hier werden nochmal variablen erzeugt die wieder nicht verändert werden.... verwirrung zweiter stufe. jetzt sind die selben variablen schon unter 3 namen vorhanden.

Code:

Werte{1,1}=a';
Werte{1,2}=c';

Funktion ohne Link?

hallo hier kommt der 4. name.. allerdings wird es von matritzen in cell umgewandelt....

Code:

Werte=cell2mat(Werte);

Funktion ohne Link?

und wieder zurück.
alles könnte man druch

Code:

Werte=[T',F']

Funktion ohne Link?

ersetzen.

Code:

IND=isnan(Werte);
Werte(IND==1)=[];

Funktion ohne Link?

das funktioniert hier wenn keine nan drin sind ... sonst führt das zu einer neu ordnung des vektors da nicht beide spalten unterschiedlich lang sein können. das sollte also nochmal überdacht werden.

Code:

for kk=1:length(Werte)
if Werte(kk,2)>100
Werte(kk,2)=100;
end
end

Funktion ohne Link?

das kann man einfach durch logisches indizieren ersetzt werden.
außerdem würde ich nicht length verwenden sondern size mit dimensionsangabe. length gibt immer das größere aus.. das ist nicht immer das was man sucht.

Zitat:

Aktuell schreibt er nicht die richtige Anzahl der Wertepaarungen in das korrekte Matrixfeld.

was ist eine wertepaarung? das habe ich noch nicht verstanden und aus deinem code der das falsche macht kann ich leider nicht erkennen was das richtige ist. kannst du das nochmal genauer beschreiben ?
_________________

richtig Fragen

Nena

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 07.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 07.05.2015, 15:34 Titel:

Ein Wertepaarung ist beispielsweise
T(1,1) und F(1,1)
oder
T(1,2) und F(1,2)

Alle Wertepaarungen die für T=20 und F=55 haben sollen aufaddiert werden.

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 07.05.2015, 15:49 Titel:

Code:

T=[20 15 20 20 20 20 25 25 25 30 30 10 15];
F=[55 55 55 55 55 55 60 60 60 55 65 20 55];
Werte=[T',F'];
[C,ia,ic] = unique(Werte,'rows');
nelements = hist(ic,1:numel(ia))

Funktion ohne Link?

das könnte helfen. wie das jetzt in einer matrix angeordnet werden soll is mir aus deiner erklärung noch nicht klar geworden.
_________________

richtig Fragen

Nena

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 07.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 07.05.2015, 16:19 Titel:

Hallo Winkow,

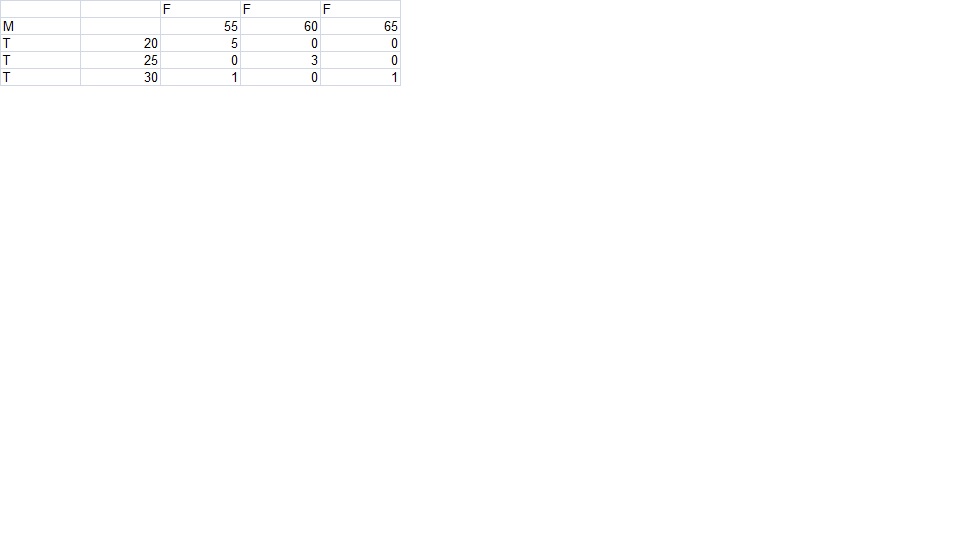

ich hoffe das Bild hilft dir weiter , was ich meine.

Deine Rechnung geht schon in die richtige Richtung. Jetzt fehlt mir nur noch die richtige Darstellung in der Matrix.

Vielen Dank schon mal für dein Input.


Beschreibung:

Download

Dateiname:


Dateigröße:

18.35 KB

Heruntergeladen:

294 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 07.05.2015, 16:29 Titel:

das ist viel eindeutiger. das bild hättest du gleich hochladen sollen.

Code:

T=[20 20 20 20 20 25 25 25 30 30];
F=[55 55 55 55 55 60 60 60 55 65];

Tu=unique(T)
Fu=unique(F)
M=nan(numel(Tu),numel(Fu));
for kk=1:numel(Tu)
for ll=1:numel(Fu)
M(kk,ll)=sum(T==Tu(kk) & F==Fu(ll))
end
end

Funktion ohne Link?

_________________

richtig Fragen

Nena

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 07.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 07.05.2015, 20:49 Titel:

Hallo Winkow,

habe gerade noch einen Fehler in meinem ersten Beispiel entdeckt.
Dein Beispiel hat super funktioniert. Ich hatte aber vergessen, dass ich Sortierung ja eigentlich im Gesamtsystem brauche. Confused

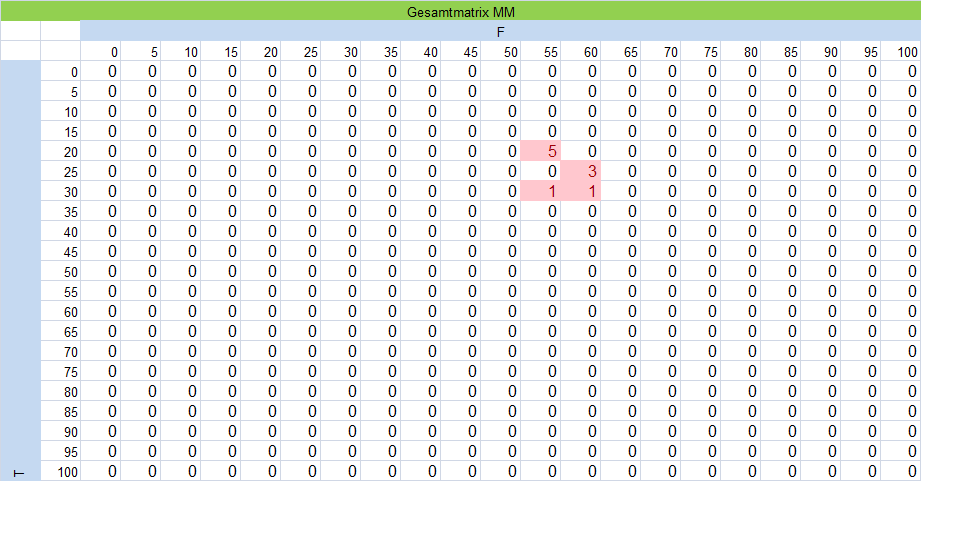

Wenn ich nun die Matrixinhalte in eine Gesamtmatrix bringen wie in angehängtem Bild. Wie mach ich das am besten?


Beschreibung:

Download

Dateiname:


Dateigröße:

16.62 KB

Heruntergeladen:

319 mal

Nena

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 07.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 08.05.2015, 20:27 Titel:

Hallo,
hat mir vielleicht noch jemand eine Idee wie ich die Gesamtmatrix programmieren kann?
Vielen lieben Dank.

Nena

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 09.05.2015, 10:27 Titel:

was hast du denn versucht? du weist ja wo die matrix in der großen matrix hinsoll weil du ja die eckpunkte kennst. was klappt also nicht?
code beispiel fehlermeldung etc.
_________________

richtig Fragen

Nena

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 07.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 09.05.2015, 12:48 Titel:

Hallo Winkow,

ich brauche als Endresultat eine 21X21 Matrix,

mit folgendem Code schreibt er mir zwar die Wertepaare an den Anfang der Matrix, dort gehören sie aber nicht hin. Sad

M soll sozusagen über Fe und Te aufgespannt werden und die Wertekombinationen von T und F wiederspiegeln.

Code:

T=[20 20 20 20 20 25 25 25 30 30];
F=[55 55 55 55 55 60 60 60 55 65];

% TF_gesamt
Fe=[0:5:100];
% Tgesamt
Te=[0:5:100]';

f=length(Fe);
t=length(Te);

Tu=unique(T)
Fu=unique(F)

M=zeros(t,f);
% M=nan(numel(Tu),numel(Fu));
for kk=1:numel(Tu)
for ll=1:numel(Fu)
M(kk,ll)=sum(T==Tu(kk) & F==Fu(ll))
end
end

Funktion ohne Link?

Vielen Dank schon mal für deine Idee.
Ich steh gerade programmiertechnisch voll auf dem Schlauch.

Grüße

Nena
edit winkow: code umgebung verwenden

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 09.05.2015, 12:55 Titel:

dann musst du entweder die kleine matrix an die stelle in der großen einfügen so wie ich schon gesagt habe. oder du lässt die schleife über deine fe und te laufen anstatt über tu und fu das ist allerdings wahrscheinlich langsamer. bei 21 elementen ist das aber nicht so problematisch. man könnte auch mit arrayfun arbeiten denke ich aber das spaart nich wirklich zeit. und cih wiederhole mich nochmal... bitte verwende die code umgebung.
_________________

richtig Fragen

Nena

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 07.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 09.05.2015, 21:52 Titel:

jetzt hat es geklappt. Nochmals vielen Dank für die super Tips.Schönes Wochenende.
