Titel: Triggern mit schwellenwert
|
 |
| |
 |
 |
Hallo,
ich habe ein problem wo ich nicht weiterkomme und ich dachte ich teile dieses problem mal mit euch =)
Also:

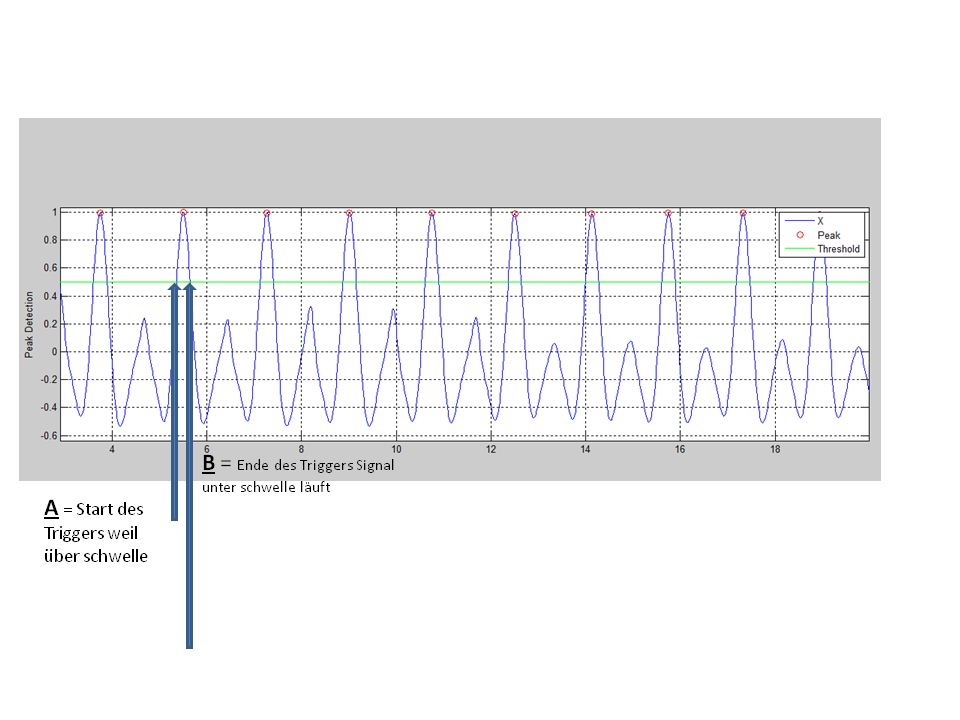

Ich habe ein Signalverlauf ( Jeder Kurvenanstieg stellt eine Schrittbewegung da den ich mittels eines sensors aufgezeichnet habe. SIEHE ANHANG ).
Nun soll da eine Schwelle eingebaut werden was ja kein ding ist.
Nun ist aber das problem das immer, wenn der Kurvenverlauf den Schwellenwert ins positive schneidet "eine schrittbewegung" festgestellt werden soll. Auf dem bild ist A = Fuss hebt für schritt ab(Schrittanfang) : und B = fuß setzt auf (schrittende).
Nun will ich die Zeit haben Zwischen A und B, natürlich über der schwelle, damit ich die Länge des schrittes bestimmen kann. Habe schon gelesen das "Triggern" helfen könnte aber ich weiss nicht wie man das in matlab programmieren könnte.
Ich danke im voraus für eure hilfe
Gruß
Micha
| Beschreibung: |
A = Start Trigger
B = Ende Trigger |
|
Download |
| Dateiname: |
Trigger.png |
| Dateigröße: |
73.74 KB |
| Heruntergeladen: |
492 mal |
|
|
|
|
|
|
| Sigggi |
Forum-Anfänger
|
|
Beiträge: 46
|
|
|
|
Anmeldedatum: 27.01.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.12.2012, 00:06
Titel:
|
|
Hallo,
Du könntest zunächst den nächsten Schnittpunkt mit
bestimmen. Jetzt hast Du in der Variable "index" den nächsten Schnittpunkt vom Anfang des Vektors an. Den nächsten Schnittpunkt könntest Du dann bestimmen mit
Das Ganze könntest Du (leicht modifiziert) in eine Schleife packen ...
Hilft Dir das weiter?
Gruß, Siggi.
|
|
|
|
| kicker |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.12.2012, 10:16
Titel:
|
|
Hallo siggi,
danke für deine hilfe, ja es hilft mir auf jeden fall einen schritt weiter.
Wie du schon gesehen hast am bild habe ich nicht nur einen Schnittpunkt, sondern viele. Das muss man wohl in eine schleife packen um alle schnittpunkte zu berechnen.
Aber eine frage noch: Zwischen den beiden schnittpunkten sind ja die erst richtig interessante werte für mein projekt. Werden die mit deiner methode auch gespeichert ?
habe gerade kein matlab da zum testen aber wenns da ist kann ich es mal testen.
Danke für deine hilfe
Gruß
|
|
|
|
| Sigggi |
Forum-Anfänger
|
|
Beiträge: 46
|
|
|
|
Anmeldedatum: 27.01.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.12.2012, 13:00
Titel:
|
|
Hallo,
die Werte zwischen den Schnittpunkten mit dem Schwellwert sind dann entsprechend
Wenn es sich um Messdaten handelt sind die Schnittpunkte sicher verschieden weit auseinander - interessant, wenn Du sie einer anderen Variable übergeben willst.
Dann wirst Du sicher noch feststellen müssen, ob die Signalflanke am jeweiligen Schnittpunkt steigt oder fällt, d.h. ob
Gruß, Siggi.
|
|
|
|
|
|
|
