Verfasst am: 19.10.2010, 12:51 Titel: Unerwünschter weißer Rand beim exportieren von pcolor

Ich erstelle ein Bild mit

Code:

pcolor(xAxis, yAxis, Data); shading interp;
colormap(jet(1000))
axis equal
axis tight
set(gca, ...
'Box' , 'off' , ...
'XColor' , [.0 .0 .0] , ...
'YColor' , [.0 .0 .0] , ...
'LineWidth' , 0.6 );

Funktion ohne Link?

und exportiere mit

Code:

print(gcf, '-r300', [Savename '.png'], '-dpng');

Funktion ohne Link?

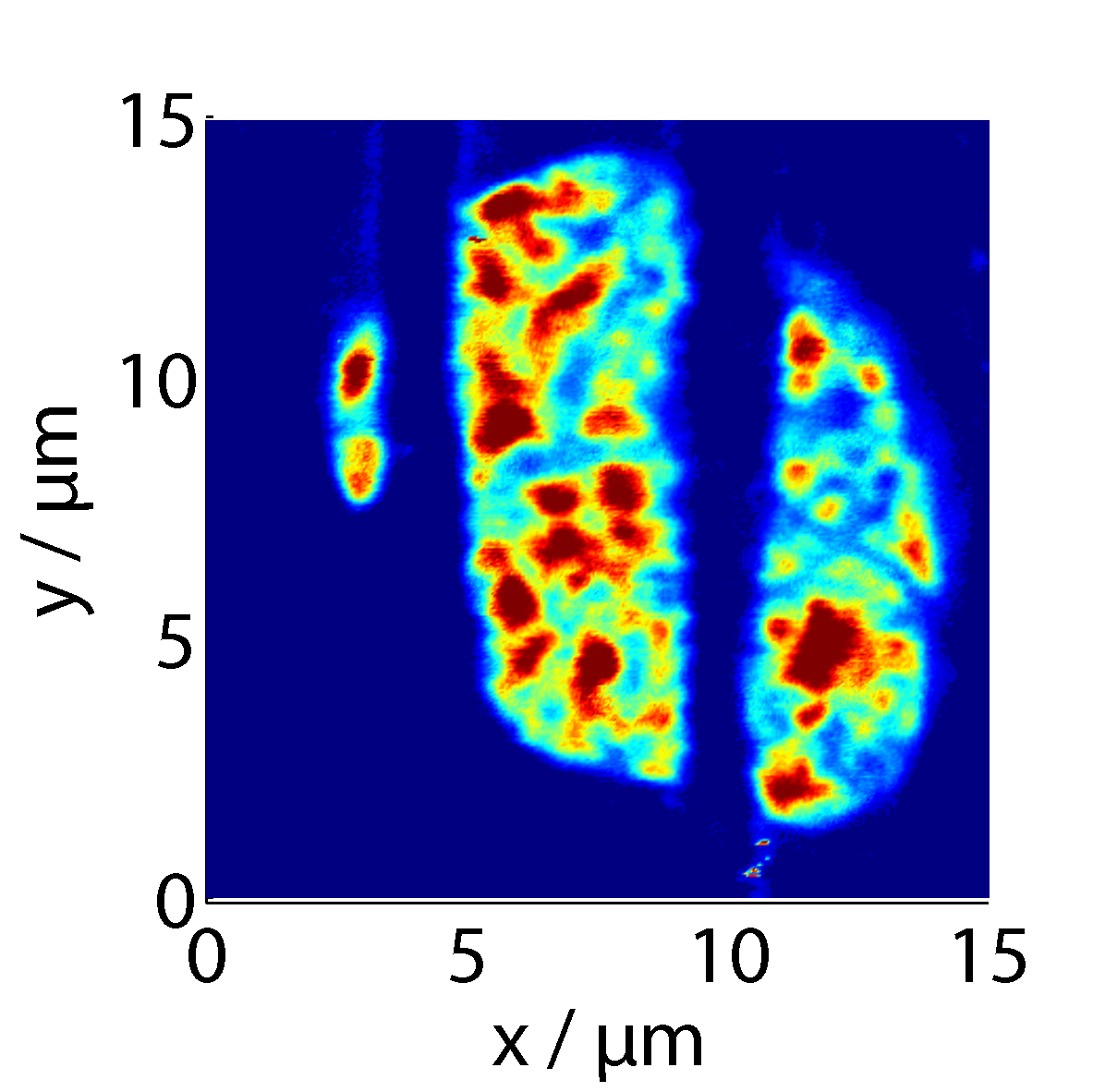

Nur hat das Bild dabei unten einen weißen Streifen und die Ticks bei 15 (y-achse) sind zu sehen, sollten es aber nicht sein.

Mache ich was falsch?


Beschreibung:

Download

Dateiname:


Dateigröße:

439.66 KB

Heruntergeladen:

591 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 19.10.2010, 13:06 Titel: Re: Unerwünschter weißer Rand beim exportieren von pcolor

Hallo pospiech,

Code:

pcolor(xAxis, yAxis, Data);
axis equal
axis tight

Funktion ohne Link?

Statt "axis tight" kannst Du die "XLim" und "YLim"-Eigenschaften des AXES-Objekts manuell einstellen, da Du ja "xAxis" und "yAxis" zur Verfügung hast. Da die untere Zeile bei PCOLOR nicht gezeichnet wird, könnte dies zu der weißen Linie führen.

"axis equal" und "axis tight" heben sich gegenseitig auf: Die AXES ist entweder "equal" oder "tight".

Gruß, Jan

pospiech

Themenstarter

Forum-Century


	Beiträge: 130

	Anmeldedatum: 03.09.07

	Wohnort: ---

	Version: ---

Verfasst am: 19.10.2010, 13:11 Titel:

Wenn ich die Größe des Bildes ändere, dann kann ich den Fehler verstärken oder verhindern.

Das ist aber eigentlich nur peinlich, denn es ist ein offensichtlicher Fehler in matlab!

pospiech

Themenstarter

Forum-Century


	Beiträge: 130

	Anmeldedatum: 03.09.07

	Wohnort: ---

	Version: ---

Verfasst am: 19.10.2010, 13:20 Titel: Re: Unerwünschter weißer Rand beim exportieren von pcolor

Jan S hat Folgendes geschrieben:

Hallo pospiech,

Code:

pcolor(xAxis, yAxis, Data);
axis equal
axis tight

Funktion ohne Link?

Statt "axis tight" kannst Du die "XLim" und "YLim"-Eigenschaften des AXES-Objekts manuell einstellen, da Du ja "xAxis" und "yAxis" zur Verfügung hast.

Leider hat das keine Auswirkung, und war auch schon automatisch richtig gesetzt.

Jan S hat Folgendes geschrieben:

"axis equal" und "axis tight" heben sich gegenseitig auf: Die AXES ist entweder "equal" oder "tight".

Wirklich? Das habe ich so nie verstanden. Dann wäre wohl "axis image" das was ich suche.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 20.10.2010, 01:17 Titel: Re: Unerwünschter weißer Rand beim exportieren von pcolor

Hallo pospiech,

Kannst Du bitte noch ein paar Test-Daten angeben, mit denen Du das Problem reproduzieren kannst? "xAxis", "yAxis" und eine passende RAND-Matrix wären gut.
Unter Matlab 6.5 und 2009a kann ich den Fehler nicht reproduzieren.

Meine "axis tight" und "axis equal"-Aussage war nicht allgemeingültig, da der eine Befehl die Limits setzt und der andere den DataAspectRatio. Solange das Ergebnis mit Deinen Erwartungen übereinstimmt, kannst Du es also in der angegebenen Reihefolge benutzen.

Gruß, Jan
