Unterteilung von Messdaten |
|
| BlackDread |
Forum-Century
|
 |
Beiträge: 212
|
|
|
|
Anmeldedatum: 11.05.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2015a
|
|
|
|
 |
|
Verfasst am: 23.01.2013, 11:22
Titel: Unterteilung von Messdaten
|
 |
Hallo zusammen,

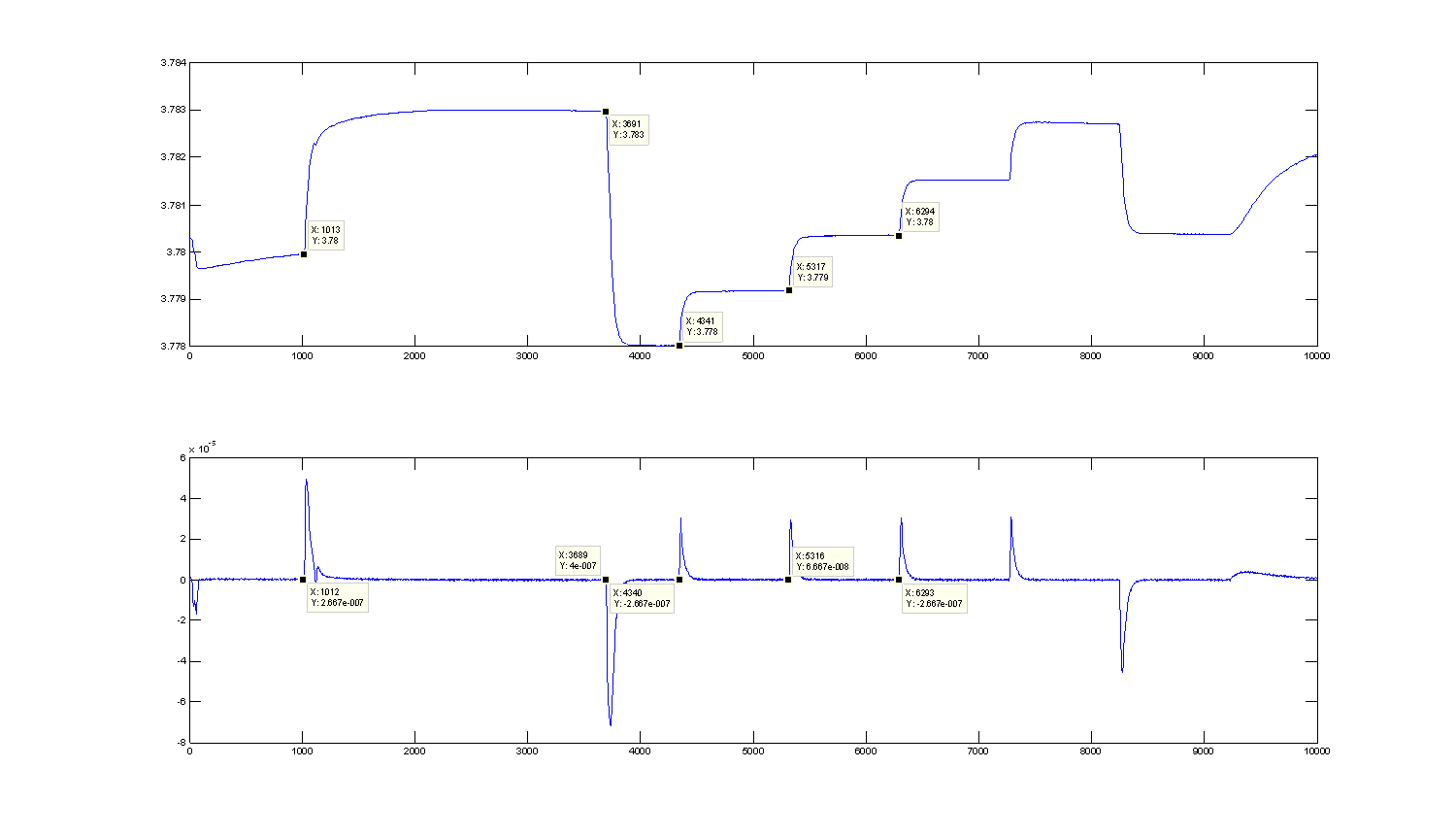

nach längerer Zeit hab ich nun mal wieder eine Frage. Derzeit bin ich dabei Messdaten zu verarbeiten. Die Messdaten(Abbildung im Anhang) will ich für eine Auswertung unterteilen. Die Unterteilung soll zwischen den Datatips erfolgen. Mein Problem ist nun der Weg, wie ich zu den Indizes komme (z.B. erster Datatip 1013). Wende ich diff auf die obere Kurve an, so erhalte ich die untere, daraus kann ich mir den Index auch nicht einfach ableiten.
Irgendwie steh ich gerade auf dem Schlauch und ein kleiner Anstoß, dass ich davon runterkomme wäre super.
Die untere Kurve habe ich übrigens schon gefiltert, da sie sonst um einiges mehr verrauscht ist.
Danke schon mal.
LG Chris
| Beschreibung: |
|
Download |
| Dateiname: |
Bild.png |
| Dateigröße: |
20.55 KB |
| Heruntergeladen: |
357 mal |
|
|
|
|
|
|
| Sirius3 |
Forum-Guru
|
|
Beiträge: 441
|
|
|
|
Anmeldedatum: 12.11.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.01.2013, 23:26
Titel:
|
|
Hallo Chris,
wenn Du die untere Kurve schon so weit aufbereitet hast, mußt Du doch nur noch
einen passenden Schwellwert suchen und die Schnittpunkte nehmen.
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 24.01.2013, 11:10
Titel: Re: Unterteilung von Messdaten
|
|
Hallo BlackDread,
An welchen Stellen liegen den die Punkte, an denen unterteilt werden soll? Wie werden sie denn genau mathematisch bestimmt? Möglicherweise ist hier ein Schwellenwert für die zweite Ableitung massgeblich, aber das ist von mir nur geraten.
Die Ableitung zu filtern kann sehr tückisch sein, da ein Filter die Kurven ja glättet. So kann man sich bei der Lokalisation von Knicken (falls es darum geht) einen systematischen Fehler einhandeln.
Gruß, Jan
|
|
|
|
| BlackDread |
Themenstarter
Forum-Century
|
|
Beiträge: 212
|
|
|
|
Anmeldedatum: 11.05.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2015a
|
|
|
|
|
|
|
Verfasst am: 24.01.2013, 14:47
Titel:
|
|
| |
 |
 |
Hallo,
danke für die Denkanstöße.

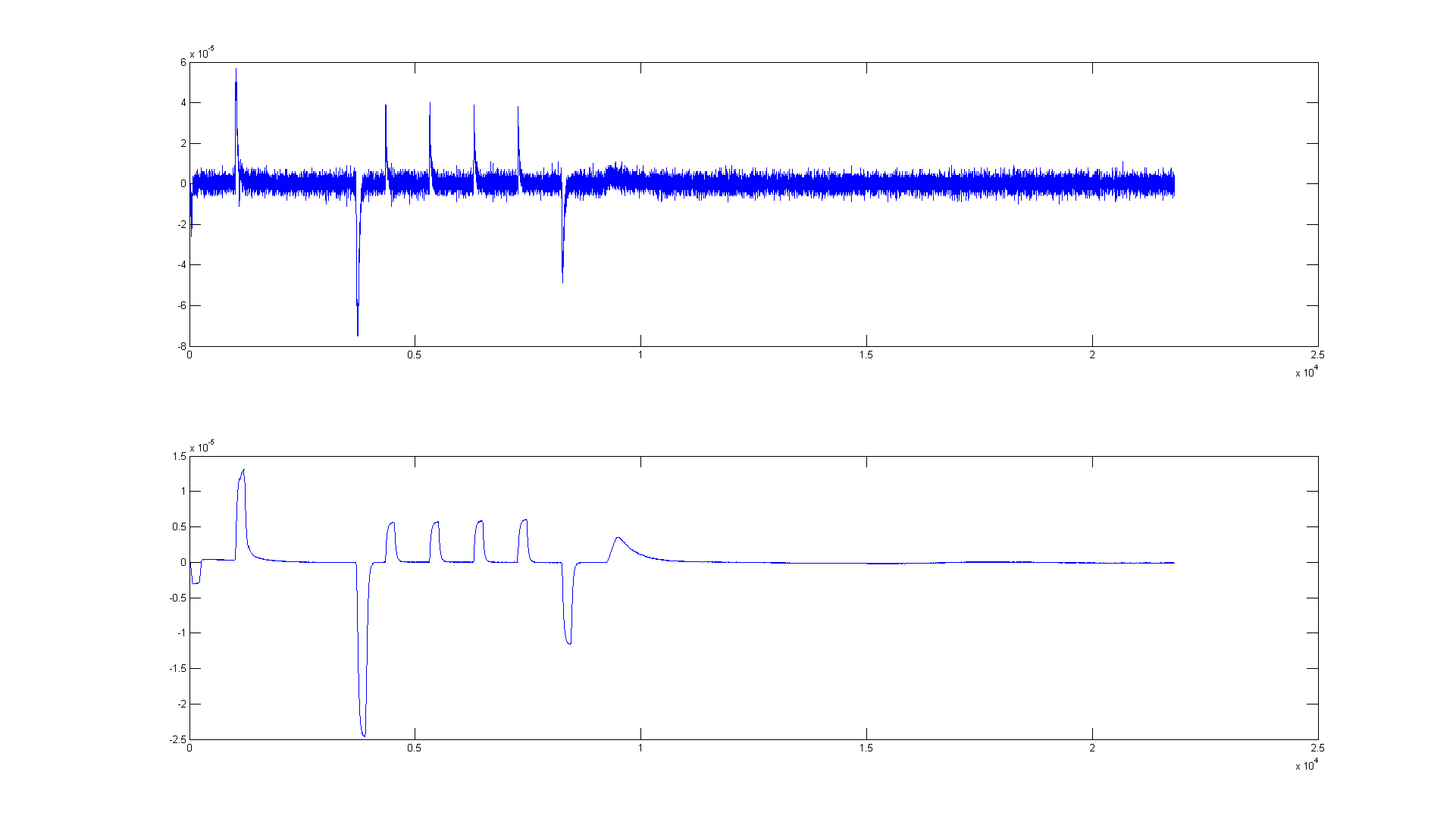

Zunächst einmal, die zweite Ableitung habe ich gefiltert, da sie sonst abartig (ja abartig, siehe Anhang) und ich nicht den Peak der Ableitung brauche, sondern den Zeitpunkt zu dem das erste "relevante" dy auftritt.
Ich muss die Messdaten jeweils vom einen zum nächsten Datatip unterteilen z.B. Daten(4341:5317).
Nachdem ich einen Tag Abstand gewonnen habe, bin ich nun auch auf eine, mit den jetztigen Daten, einigermaßen funktionierende Lösung gekommen.
Dazu nutze ich den Ansatz mit dem Schwellwert. Ich speichere die Indizes, die über bzw. für negative unter dem Schwellwert liegen. Davon filtere ich jeweils den ersten raus. Entferne noch die, die ich nicht brauche, da nicht alle Spannungshübe relevant sind(Die Orginalkurve zeigt eine Spannung).
Am Ende unterteile ich die ursprüngliche Kurve (cell1) in die einzelnen Abschnitte, die ich nun weiterverarbeiten kann.
Danke für eure Mühe.
Ich weiß der Code sieht unschön... werde ihn nochmal überarbeiten, falls euch was auffällt bin ich natürlich jederzeit für Tipps dankbar.
Gruß Chris
| Beschreibung: |
|
Download |
| Dateiname: |
filter.png |
| Dateigröße: |
15.56 KB |
| Heruntergeladen: |
321 mal |
|
|
|
|
|
|
|
