Verfügbarkeitsgrafik plotten |
|
| jonnyweisch |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 12.01.2013, 21:20
Titel: Verfügbarkeitsgrafik plotten
|
 |
hallo liebe forum-mitglieder,

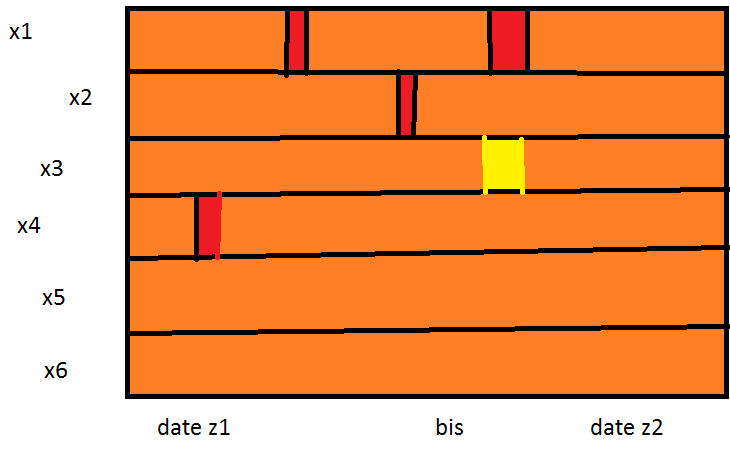

ich möchte gerne ein matlab code schreiben, womit ich die grafik im anhang erzeugen kann.
ich besitze messungen für unterschiedliche stationen und möchte gerne die verfügbarkeit der daten darstellen.
beispielsweise soll die farbe rot für fehlende daten angezeigt werden, die farbe gelb für fehlerbehaftete daten.
vielen dank und viel grüße,
wisch
| Beschreibung: |
|
Download |
| Dateiname: |
wow.png |
| Dateigröße: |
11.23 KB |
| Heruntergeladen: |
517 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 12.01.2013, 22:23
Titel:
|
|
Hallo,
kannst du z.B. mit imagesc machen.
Wo genau liegt das Problem?
Grüße,
Harald
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 13.01.2013, 01:56
Titel:
|
|
|
Könntest du vielleicht ein kleines Beispiel posten..
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 13.01.2013, 11:09
Titel:
|
|
Hallo,
bitteschön:
Der Sinn der Sache ist aber normal eher, dass der Fragesteller möglichst viel beiträgt, hier also zumindest mal (vorverarbeitete) Beispieldaten.
Grüße,
Harald
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.01.2013, 18:52
Titel:
|
|
Hallo,
nochmals vielen Dank für den Code
meine zeitangaben (sollen auf die x achse abgebildet werden) sehen folgendermassen aus
dd.mm.yy
dabei möchte ich die x achse für ein jahr auslegen, dh es soll vom 01.01.1987 anfangen und soll bis 01.01.1988 laufen. wie könnt ich es lösen?
eine frage möchte ich auch noch loswerden und zwar bei der Zeile
plot([0.5 20.5], [I I], 'k', 'LineWidth', 4)
erste Parameter sind die zeitangaben
zweite parameter ist mir noch unklar: es behält die laufvariable von der forschleife.
dritte und vierte parameter ist auch klar.
der letzte parameter ist mir auch unklar.
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 14.01.2013, 21:02
Titel:
|
|
Hallo,
| Zitat: |
| dabei möchte ich die x achse für ein jahr auslegen, dh es soll vom 01.01.1987 anfangen und soll bis 01.01.1988 laufen. wie könnt ich es lösen? |
Datumsangaben mit DATENUM umwandeln und dann DATETICK verwenden.
| Zitat: |
| zweite parameter ist mir noch unklar: es behält die laufvariable von der forschleife. |
das ist die Höhe auf der schwarze Striche geplottet werden.
| Zitat: |
dritte und vierte parameter ist auch klar.
der letzte parameter ist mir auch unklar. |
Linie in black mit Linienstärke 4, siehe auch
Grüße,
Harald
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.01.2013, 01:54
Titel:
|
|
| |
 |
 |
Hallo Harald,
deine Antworten sind hilfreich, vielen Dank nochmal für deine Mühe.
Es hört sich sehr einfach an, aber ich tue mich dabei sehr schwer es zu implementieren.
"Datumsangaben mit DATENUM umwandeln und dann DATETICK verwenden."
Da ich ein Anfänger bin, würde ich gerne noch eine Frage stellen:
datenum(XXXX,'dd.mm.yyyy') habe ich angewendet
und
datetick('x','mmm','keepticks') habe ich angewendet
% ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

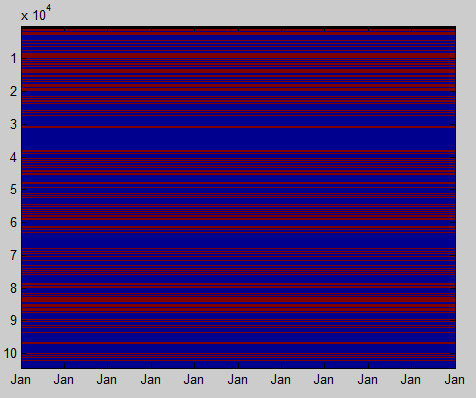

Ich habe es jetzt mit einer Station ausprobiert und bin zurzeit sehr verwirrt (siehe Anhang):
%Y sind datumswerte die mit datenum Funktion umgewandelt wurden: monoton aufsteigende
% Werte von 734139
data = X %100000 Dezimalzahl-Werte
% data = 1 + randn(6, 20);
data(data <= 0) = NaN; % das sollen fehlende Werte sein
% Kategorisieren
data(data <= 2.5)= 1;
data(data > 2.5)= 2;
data(isnan(data))= 0;
% Plotten
imagesc(data)
datetick('x','mmm','keepticks')
hold on
for I = 0.5:6.5
plot([0.5 20.5], [I I], 'k', 'LineWidth', 4)
end
% ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.png |
| Dateigröße: |
5.95 KB |
| Heruntergeladen: |
518 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.png |
| Dateigröße: |
5.95 KB |
| Heruntergeladen: |
521 mal |
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 15.01.2013, 09:19
Titel:
|
|
Hallo,
Bitte verwende für Code die Code-Umgebung. Danke!
| Zitat: |
| Ich habe es jetzt mit einer Station ausprobiert und bin zurzeit sehr verwirrt (siehe Anhang): |
Bitte erkläre noch, was Dich verwirrt und was Du ändern möchtest.
Gruß, Jan
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.01.2013, 16:20
Titel:
|
|
Hallo,
wie auch in der Abbildung zu sehen, hat das mit der X-Achse noch nicht funktioniert (die tricks sind mit januar beschriftet).
zudem sind die kategoriserten farblich markierten streifen vertikel angelegt.
Was mich verwirrt hat, ist nur mein Code, das beispiel von Harald hat einwandfrei funktioniert.
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 15.01.2013, 19:28
Titel:
|
|
Hallo,
die Daten müssen so vorliegen, dass jeder Station eine Zeile von X entspricht. Ggf. musst du die Daten transponieren.
Da kein Bildschirm eine horizontale Auflösung von 100000 Punkten hat, wäre es sinnvoll, die Daten vorzuverarbeiten.
Was die Beschriftung angeht: Mit
gibst du explizit an, dass für die Beschriftung dreibuchstabige Monatskürzel verwendet werden sollen. Sinnvoller wäre hier wohl z.B.
oder auch nur
Grüße,
Harald
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.01.2013, 21:06
Titel:
|
|
Hallo Harald,
ich würde gerne noch drei Fragen stellen:
Wie kann man nun die Y-Achse mit Strings beschriften?
Folgender Ausdruck funktioniert nicht
und andere Methoden habe ich auch nicht gefunden.
Du hast im letzten Post, etwas über Vorverarbeitung von Daten gesprochen. Könntest du es näher erklären?
Wie könnte ich eine horizontale Auflösung (1 Jahr) von 100000 Punkten bestens monatlich darstellen?
und meine letzte Frage bezieht sich auf die Farbverteilung der Kategorisierten Bereiche. Die farben werden ja automatisch von Matlab vergeben . Können die farben auch manuell gesetzt werden?
Besten Dank im Voraus an harald
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 18.01.2013, 15:28
Titel:
|
|
Hallo,
du musst 'YTickLabel' verwenden.
| Zitat: |
| Wie könnte ich eine horizontale Auflösung (1 Jahr) von 100000 Punkten bestens monatlich darstellen? |
Das musst du aus deinen Daten entscheiden. Man könnte z.B. sagen, dass an einem Tag ein Ausfall vorliegt, wenn irgendwann ein Ausfall vorliegt. Da musst du dir halt was basteln.
| Zitat: |
| Können die farben auch manuell gesetzt werden? |
Ja, mit colormap. Siehe allererste Antwort.
Grüße,
Harald
|
|
|
|
|
|
|
