Verlustskalierung in Simulink einer elektrischen Maschine



LSchu94
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 08.07.20
Wohnort: Flensburg
Version: ---
     Beitrag Verfasst am: 08.07.2020, 14:14     Titel: Verlustskalierung in Simulink einer elektrischen Maschine
  Antworten mit Zitat
Moin moin,

ich bin neu in diesem Forum und habe direkt mal eine Frage. Ich arbeite derzeit während meines Studiums an einem thermischen Netzwerk und versuche dafür eine Verlustskalierung zu entwerfen. Dabei wird der Startwert für die Verlustleistung (extern berechnet) in eine Schleife eingespeist und immer wieder aktualisiert (simulink_programm. In den Bildern im Anhang ist im ersten Subsystem (mod 1) die Temperatur- und Wärmestrommessung in der jeweiligen Verlustkomponente dargestellt. Das zweite Subsystem (mod 2) agiert als Berechnungsabschnitt der neuen Verlustleistung. Aus dem zweiten Subsystem soll die aktualisierte Verlustleistung wieder in das erste Subsystem zurückgeführt werden, damit der Vorgang von vorne durchgeführt werden kann. Das ganze soll so lange wiederholt werden, bis der thermische eingeschwungene Zustand erreicht ist.

Das ganze ist am Beispiel des DC-Verlustanteils der Kupferverluste entwickelt worden und soll letztendlich für den Ac-Anteil, sowie die Hysterese- und Wirbelstromverluste weitergeführt werden.

Ich hoffe das jemand eine Idee dies bezüglich hat. Besten Dank schon mal im voraus und viele Grüße.

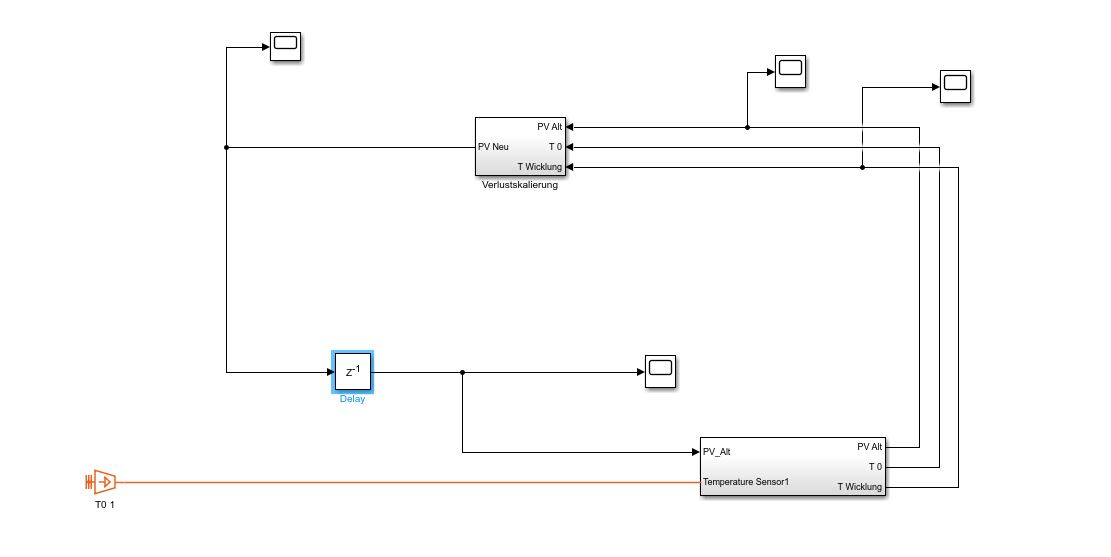

 Beschreibung:
Verlustskalierung

Download
 Dateiname:  simulink_program.JPG
 Dateigröße:  36.03 KB
 Heruntergeladen:  19 mal

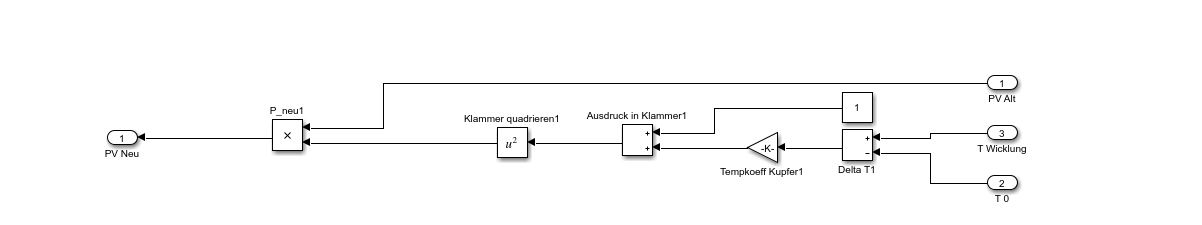

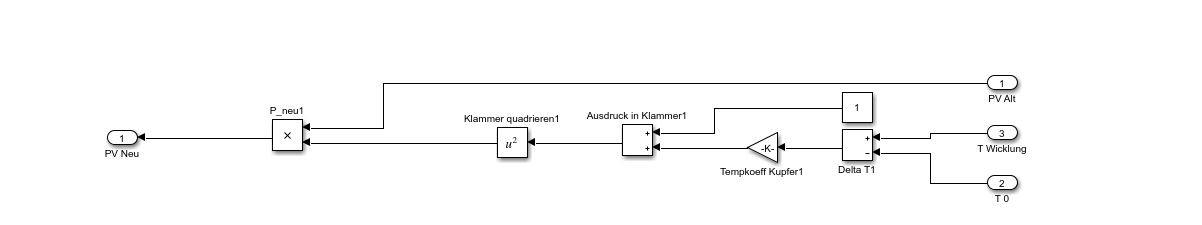

mod 2.JPG
 Beschreibung:
Berechnuung der neuen Verlustleistung in Bezug zur Referenztemperatur

Download
 Dateiname:  mod 2.JPG
 Dateigröße:  23.41 KB
 Heruntergeladen:  19 mal

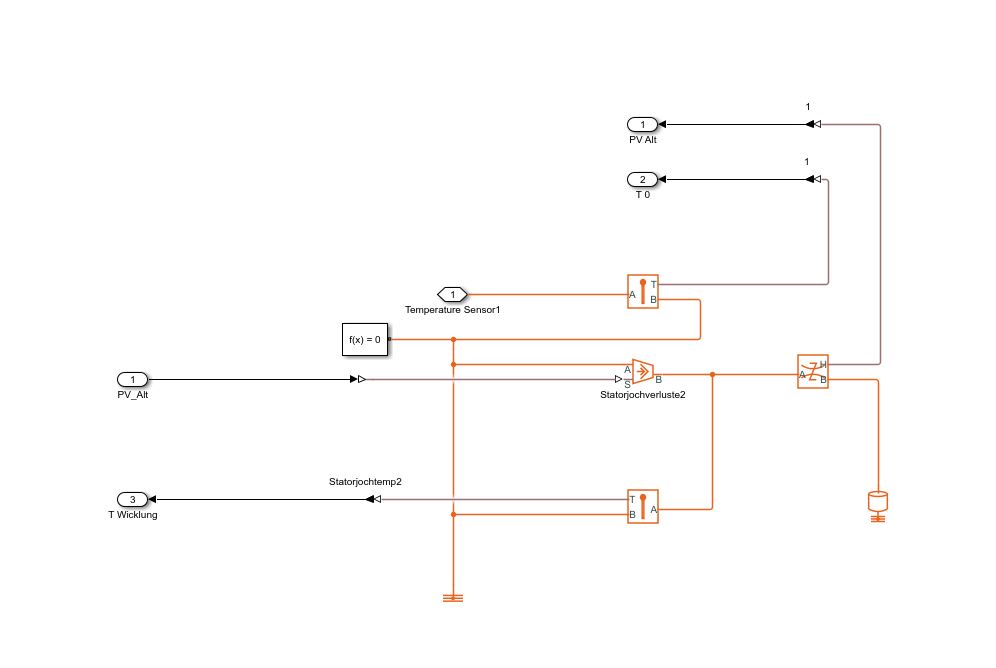

mod 1.JPG
 Beschreibung:
Erstes Subsystem wo der Wärmestrom und Temperatur gemessen werden und zum thermischen Netzwerk geleitet werden.

Download
 Dateiname:  mod 1.JPG
 Dateigröße:  35.1 KB
 Heruntergeladen:  19 mal
