verrauschte Sinus, Amplitude ablesen |
|
| BenN |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 29.03.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 12.04.2010, 12:26
Titel: verrauschte Sinus, Amplitude ablesen
|
 |
Hi,

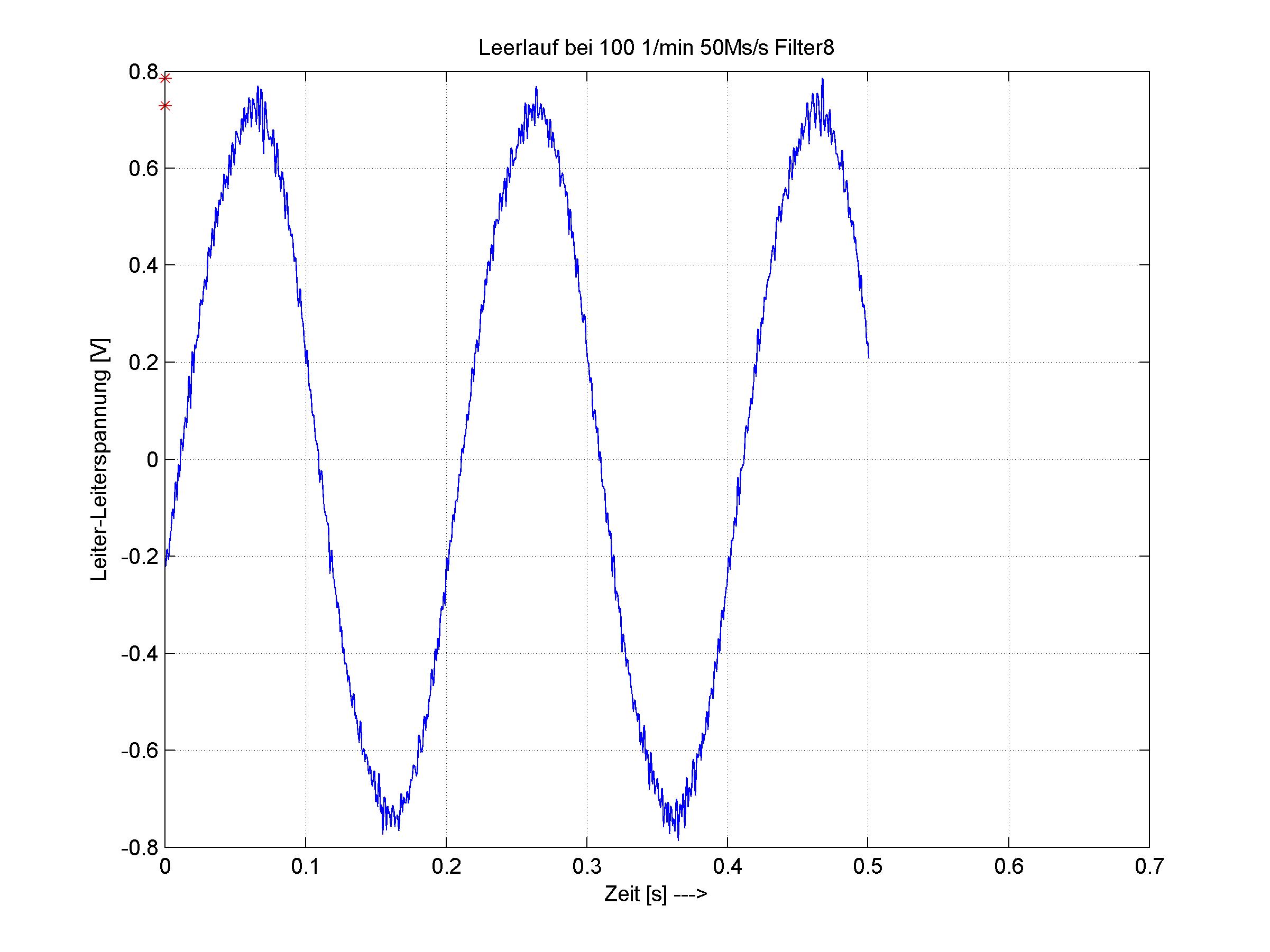

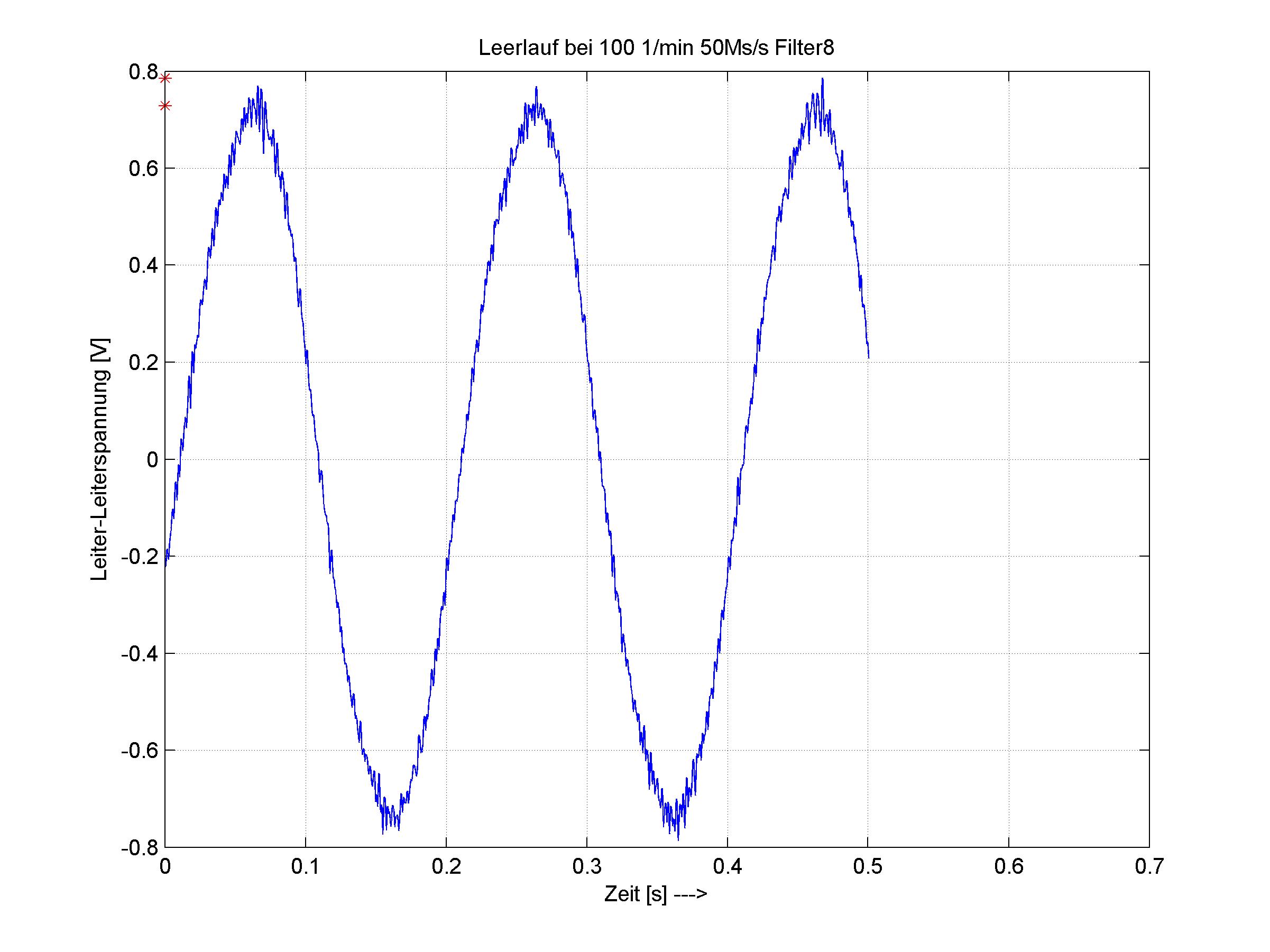

folgendes Problem. Ich habe Messungen die ich in Matlab importiere und durch nen Simulink-Filter jage. Das Ergebnis sieht aber leider teilweise wie in dem angehängten Bild aus. Die Frequenz bekomme ich da noch recht zuverlässig raus, aber die Amplitude ist natürlich stark fehlerbehaftet.
Mit dem Auge lässt sich die Amplitude immer noch ordentlich abschätzen. Nur wie bringe ich Matlab bei da einen "idealisierten" Sinus drüber zu legen um davon dann die Amplitude zu bestimmen? Das muss doch machbar sein, oder?
Hab mir mal was zum Kurvenfitting durchgelesen, bin aber nicht wirklich schlau draus geworden und weiß auch nicht ob mir das wirklich hilft.
Kann mir da jemand weiterhelfen?
| Beschreibung: |
|
Download |
| Dateiname: |
ll_100_50Ms_8.jpg |
| Dateigröße: |
239.21 KB |
| Heruntergeladen: |
693 mal |
|
|
|
|
|
|
| Jan* |
Forum-Century
|
|
Beiträge: 178
|
|
|
|
Anmeldedatum: 06.11.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2007b
|
|
|
|
|
|
|
Verfasst am: 12.04.2010, 12:32
Titel:
|
|
Hi,
ich würde es erstmal mit einem Tiefpassfilter versuchen. Die Filter-Design-Toolbox sollte dir da weiterhelfen können.
Gruß Jan
|
|
|
|
| BenN |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 29.03.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.04.2010, 12:46
Titel:
|
|
Danke für die schnelle Antwort.
Zu den genaueren Umständen.
Ich filtere eine PWM und bekomme dann den Sinus. Dieser bewegt sich zwischen 0 und 300 Hz. Da ich aber das Ausgangssignal, gerade bei recht schmalen Peaks, nicht mehr sauber abgetastet bekomme habe ich dann Frequenzanteile unter 300Hz, die mein Filter nicht mehr erfasst. Deshalb das verrauschte Signal ab Frequenzen kleiner 25 Hz.
Jetzt möchte ich ja keine weiteren Verluste durch nen 2. Filter, sondern nur die Amplitude des Signals. Oder geh ich da falsch dran?
|
|
|
|
|
|
|
