Verfasst am: 02.07.2020, 15:41 Titel: Versch. Datensätze im Diagramm zu gleichem Zeitpunkt starte

Hallo,

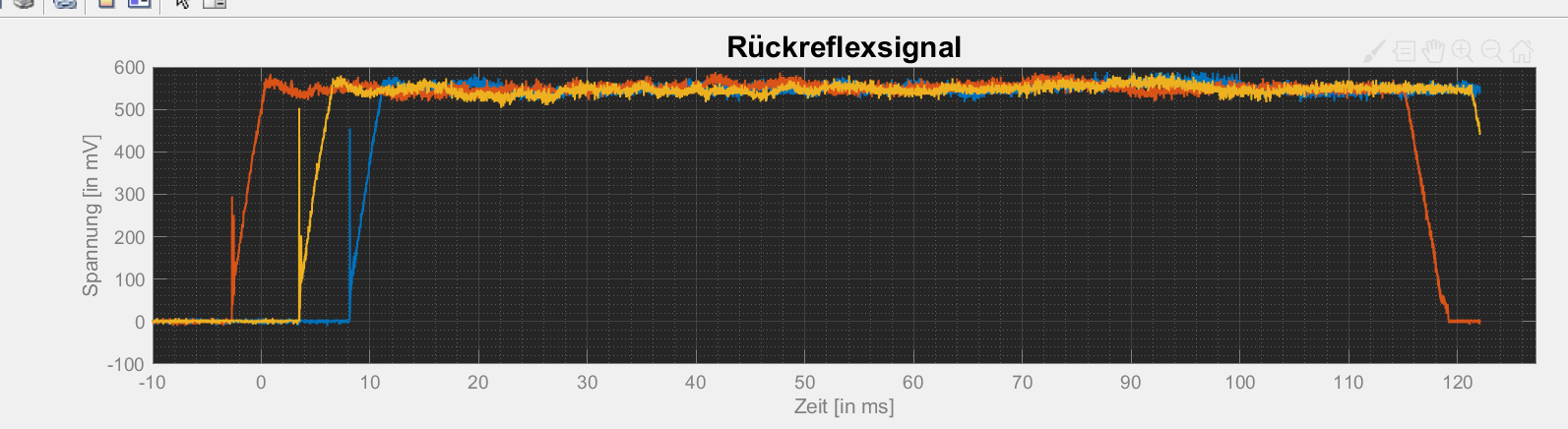

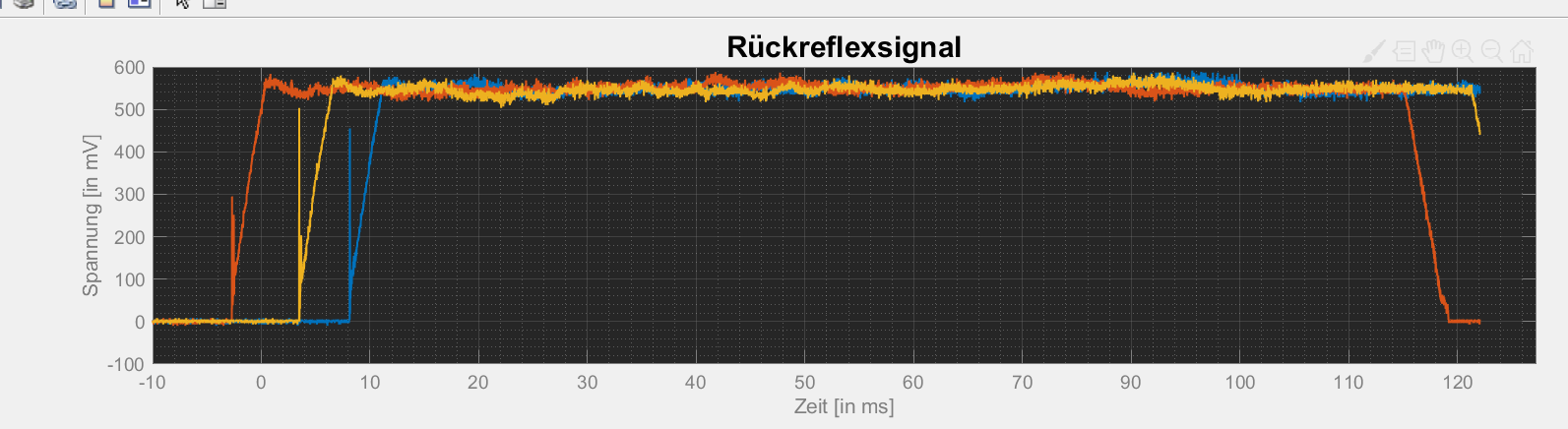

ich möchte mein Skript anpassen, sodass die eingelesenen Daten alle einheitlich ab einem Punkt starten. Da die Messungen in einem vorherigem Teil bereits beschnitten wurden (Signale sind nur oberhalb von 0 für diese Graphen weiterverwendet worden) und das Oszilloskop die Daten teils verzögert erfasst, haben nicht immer alle genau den gleichen Startpunkt. Ich möchte aber, dass die Graphen alle ab der Skalierung null (Datenpunkt 550) beginnen und nicht alle Daten zu einem anderem Zeitpunkt im Diagramm anfangen. Kann mir da jemand helfen? Ich habe es beim dick gedruckten Code bereits versucht aber es kommt dabei nicht das gewünschte Ergebnis raus.

Code:

for k=1:3;
load(['SchlechtA' num2str(k) '.mat']);
r{k}=num2cell(r301);
h{k}=num2cell(t301);
end

%Ermitteln der Matrix mit dem frühesten Start, verschieben der restl. Matritzen
%um diesen Wert(damit Matritzen vergleichbar im Graph sind)

%Widerstandssignal
minLengthr = min(cellfun(@(x) size(x,1), r));
maxLengthr = max(cellfun(@(x) size(x,1), r));
Startr=maxLengthr-minLengthr;
[b]dataModifiedr = cellfun(@(x) x(Startr:minLengthr), r, 'UniformOutput', false);[/b]

%Widerstandssignal
R = [dataModifiedr{:}];
R = cell2mat(R);
%PositionStartR = find(max(R(1,:))); % Minimum von Zeile 1
%StartR = 0 * ones(k, 1);
%StartR=replace(1)

createDiagram(R)

Funktion ohne Link?

Vielen Dank und liebe Grüße!
Lea


Beschreibung:

Download

Dateiname:


Dateigröße:

64.08 KB

Heruntergeladen:

219 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 06.07.2020, 02:09 Titel: Re: Versch. Datensätze im Diagramm zu gleichem Zeitpunkt st

Hallo Leja1902,

Was ist denn genau der Punkt, ab dem was wo starten soll?
Hilfe dir der Befehl findchangepts weiter?
Gruß Jan
