Verschiebung bei datetick



jonas10030
Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 20.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.10.2018, 13:08     Titel: Verschiebung bei datetick
  Antworten mit Zitat
Hallo,

ich stelle mehrere Graphen mit plotyy da. Die x-Achse ist eine Zeitachse. Da ich die Daten aus einem Excel-File ziehe, sind sie die Zeitdaten im Format einer sechs stelligen Zahl (Bsp.: 01.01.2012 wird als 734869 eingelesen)
Ich möchte nun mit MATLAb ein Diagramm erstellen. Funktioniert auch alles ganz gut mit diesem Code:
Code:

von =1
bis=365*50
t=Daten(von:bis,1);

x1=Daten(von:bis,2);
x2=Daten(von:bis,6);
x=[x1 x2];                % zusammenfassen

y1=Daten_2(von:bis,1);

y=[y1];

[ax h1 h2]=plotyy(t,x,t,y);

set(h1(1),'LineStyle','-','Color','k')
set(h1(2),'LineStyle','-','Color','r')
set(h2(1),'LineStyle','-','Color','g')

legend('Daten 1','Daten 2','Daten 3')%,'Vic B307');
set(gca,'xtick',(min(t):100:max(t)))
set(ax(1),'ytick',(8000:500:13000))
set(ax(2),'ytick',(0:0.05:0.5))


Das Ergebnis ist im angehängten fig 1 zu sehen.
wenn ich jetzt allerdings die x-Achse mit
Code:
datetick('x','mmm yyyy');

formatieren möchte, erhalte ich ein Ergebnis mit verschobenen Werten (siehe fig 2).
Ich hoffe es handelt sich hier nur um ein kleinen (dummen) Fehler der schnell behoben ist.

Danke für die Hilfe

Grüße

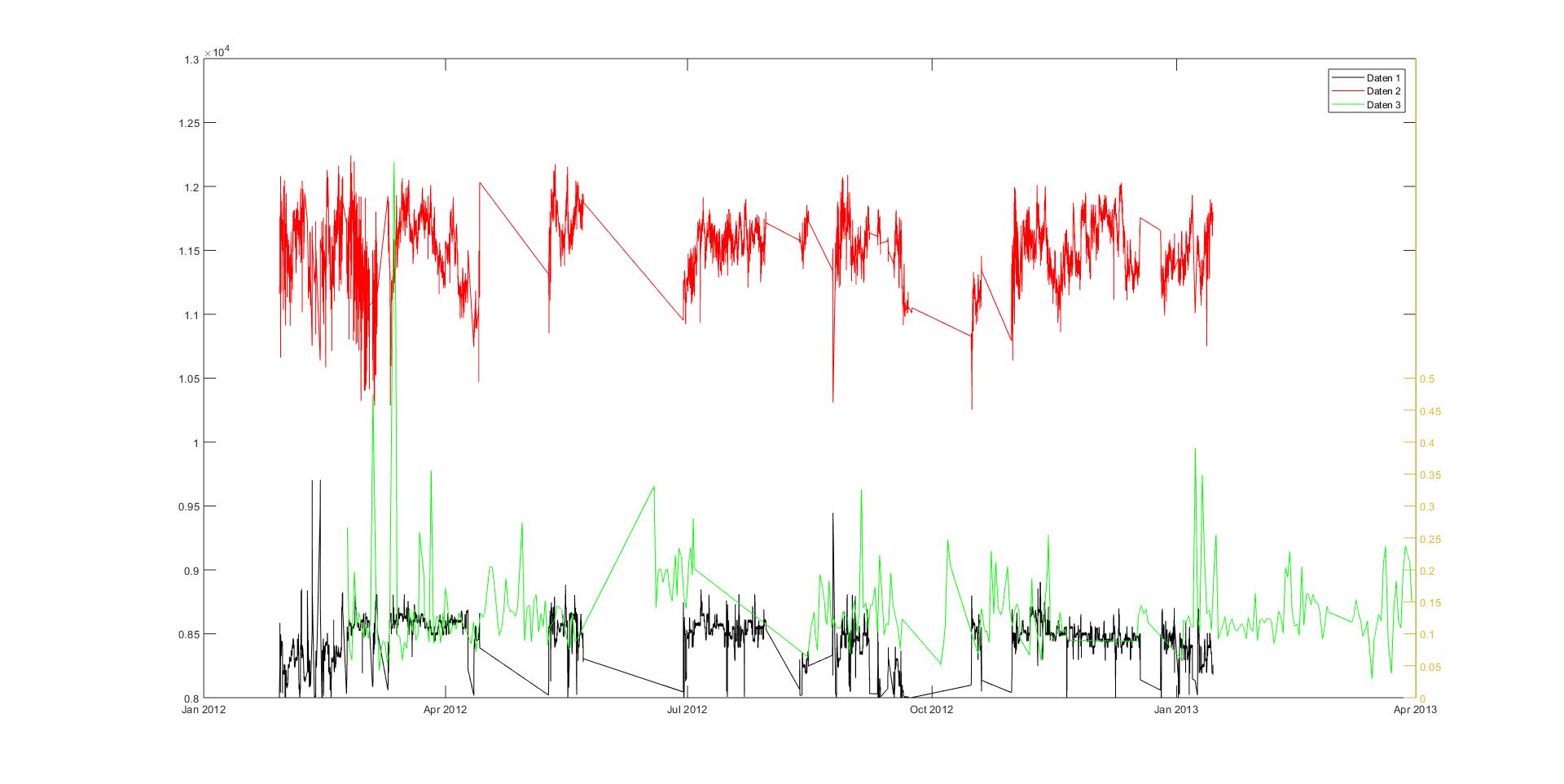

fig 2.jpg
 Beschreibung:

Download
 Dateiname:  fig 2.jpg
 Dateigröße:  125.79 KB
 Heruntergeladen:  57 mal

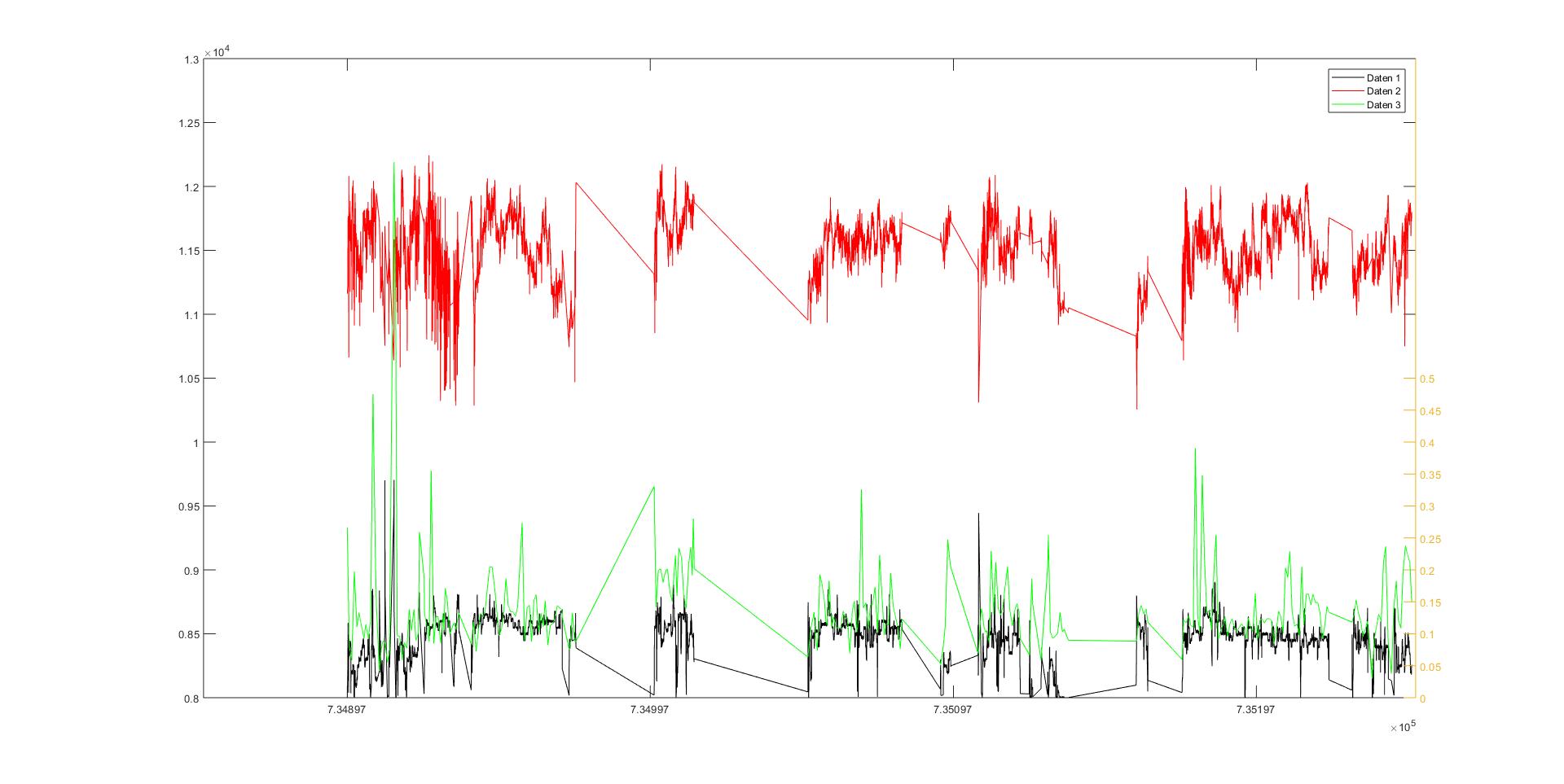

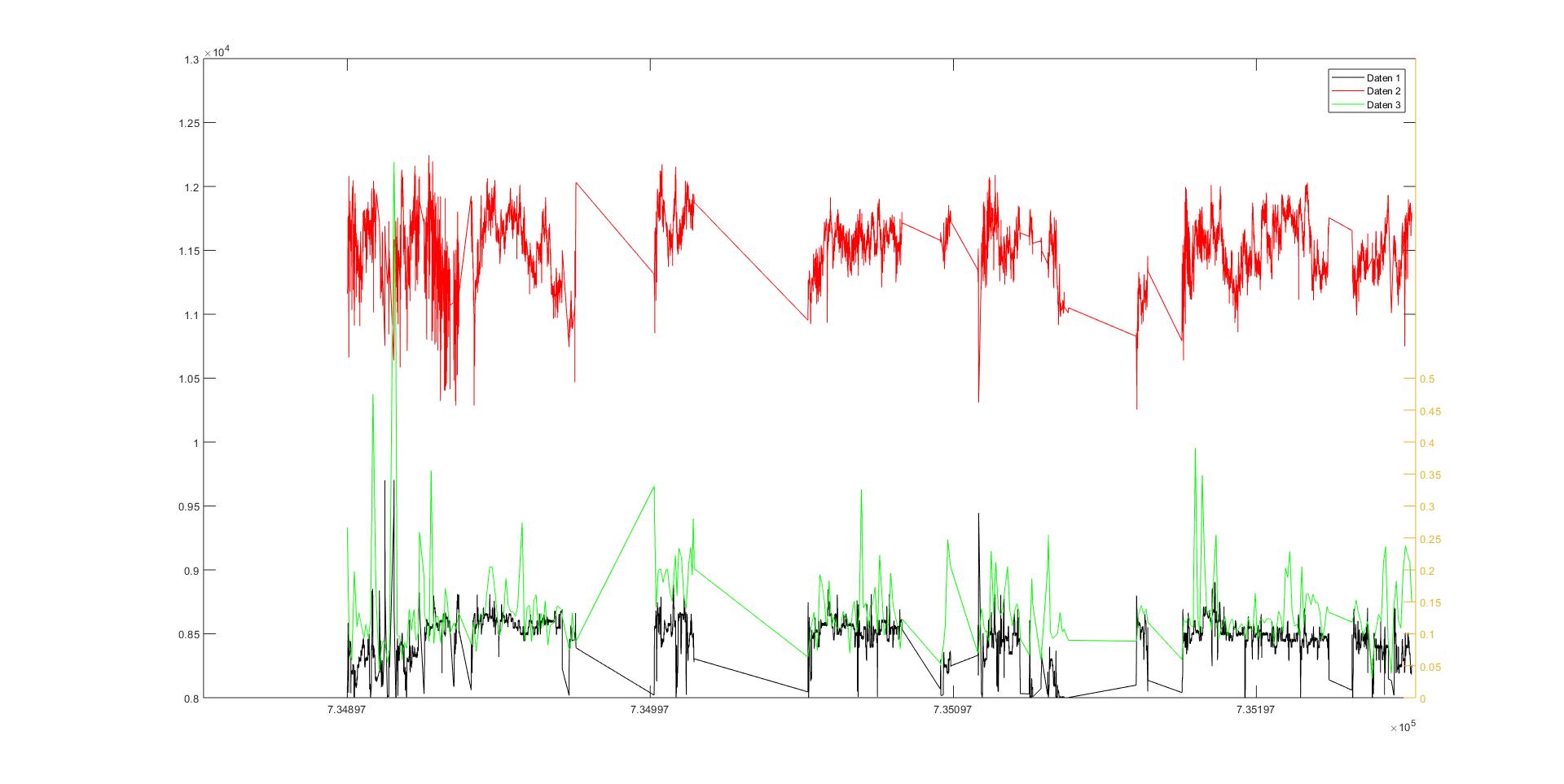

fig 1.jpg
 Beschreibung:

Download
 Dateiname:  fig 1.jpg
 Dateigröße:  126.97 KB
 Heruntergeladen:  64 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator


Beiträge: 10.941
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 04.10.2018, 13:35     Titel: Re: Verschiebung bei datetick
  Antworten mit Zitat
Hallo jonas10030,

Screenshots sind einfacher zu öffnen als FIG-Files.
Wie wäre es die Zeiten per x2mdate in Matlabs-Serial-Date Numbers zu konvertieren?
Das könnte auch helfen:
Code:
datenum('Jan 1, 1900') - 693960

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 20.222
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 04.10.2018, 13:37     Titel:
  Antworten mit Zitat
Hallo,

die x-Achse wird zunächst mit runden Zahlen, dann mit runden Monaten markiert. Wenn du das nicht möchtest, kannst du die Optionen 'keeplimits' oder 'keepticks' verwenden.

Seit R2014b gibt es datetime. Damit geht das Arbeiten, insbesondere auch das Visualisieren von Zeitreihen, deutlich angenehmer.

Grüße,
Harald
