Verfasst am: 27.01.2015, 16:09 Titel: Verschiebung zweier Signalen um sie zu "synchronisieren

Hallo liebe Forum-Nutzer,

es geht schon wieder um die Synchronisation.
Die Aufgabe besteht darin das blaue Signal so zu verschieben, dass es mit dem roten korreliert bzw. die Ausreiße aufeinander liegen. (SIgnale haben verschiedene Länge und Abtastfrequenz)

Hier ist mein Code:

Code:

V_rot = double(V_rot);
V_balu= double(V_balu);

[r lags] = xcorr (V_rot, V_blau);
[~,I] = max(abs(r));
delay = -lags(I)/1000;

%(1000 ist die Abtastfrequenz von dem blauen Signal)

index = find(t5==delay,1);

t5_corr = t5(index:end,:);
V_balu_corr = V_balu(index:end,:);

figure;plot(t5+delay,V_blau);hold on;plot(t,V_rot,'r');

Funktion ohne Link?

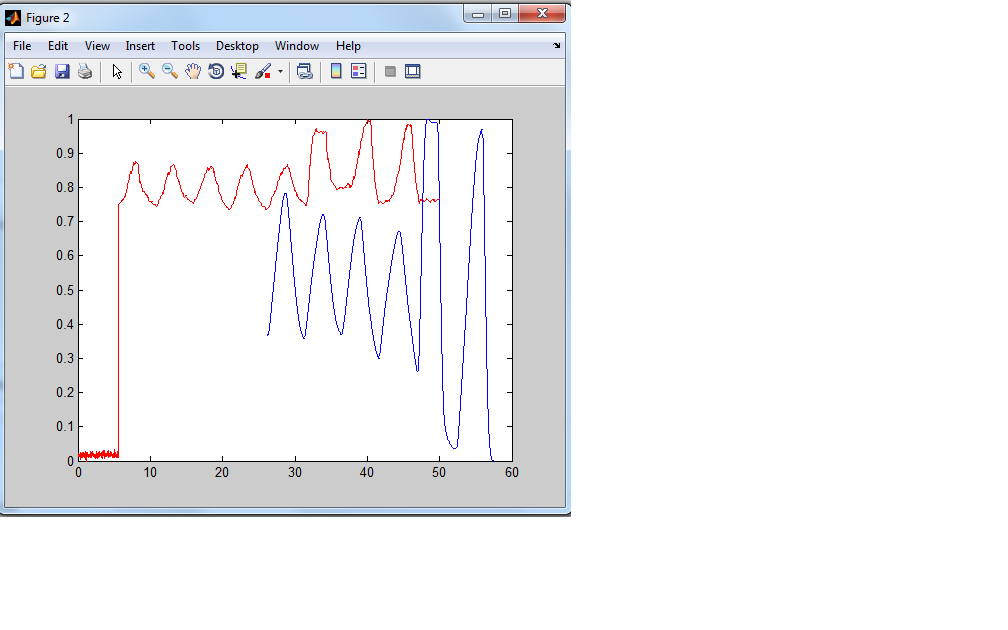

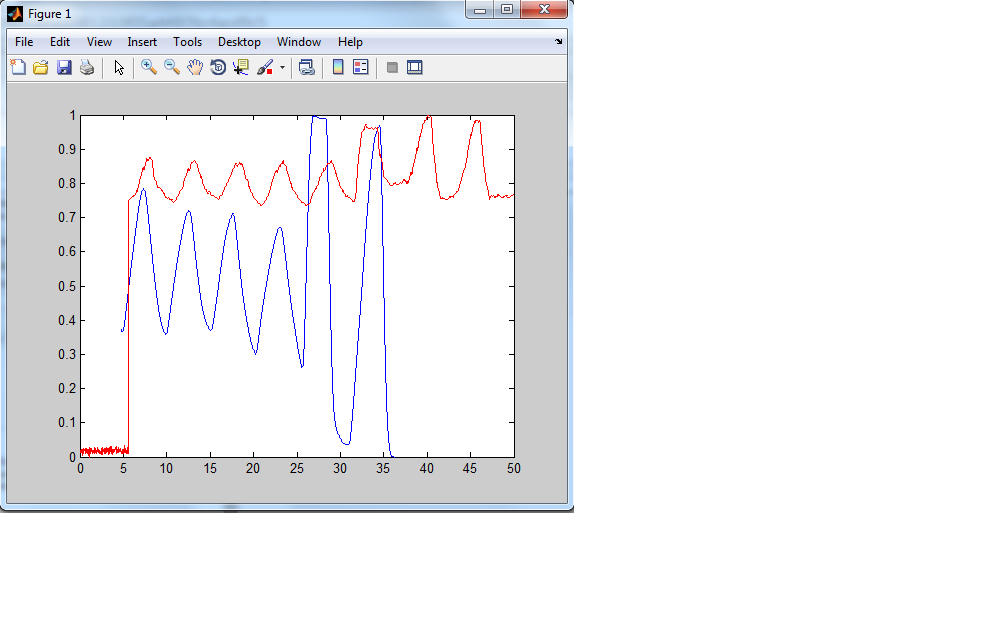

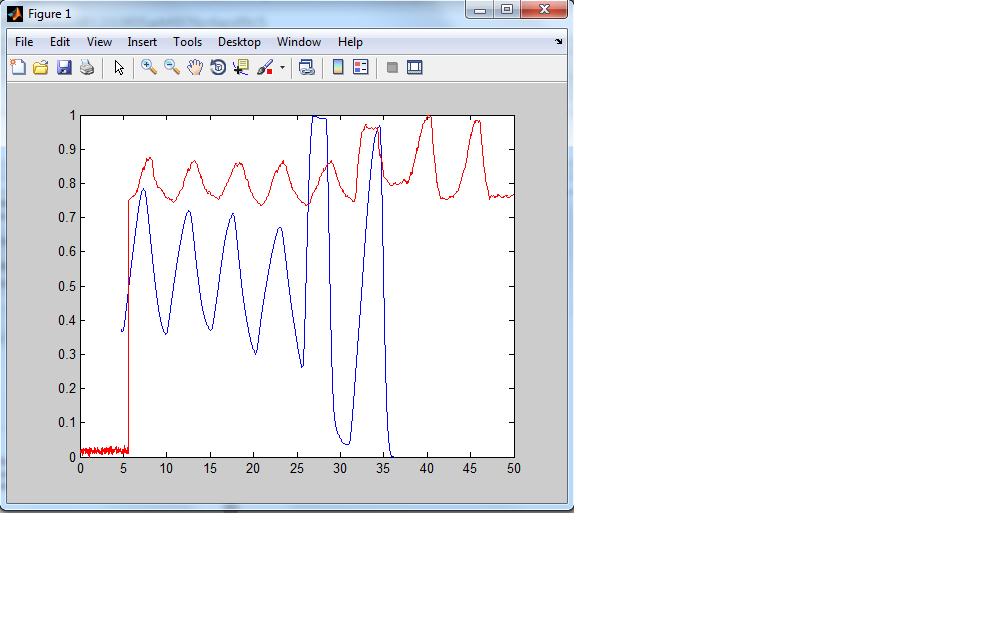

ich finde aber das, was raus kommt komisch, da die Ausreiße nicht aufeinander übereinstimmen oder?
Was mache ich dann falsch?

Danke im voraus,
Sarrah


Beschreibung:

Download

Dateiname:


Dateigröße:

42.94 KB

Heruntergeladen:

267 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

52.3 KB

Heruntergeladen:

257 mal
