Verständnis dB Darstellung



Jacky21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.06.2014, 20:46     Titel: Verständnis dB Darstellung
  Antworten mit Zitat
Hallo leute ich habe gerade bei einer Aufgabe ein Verständnis problem:

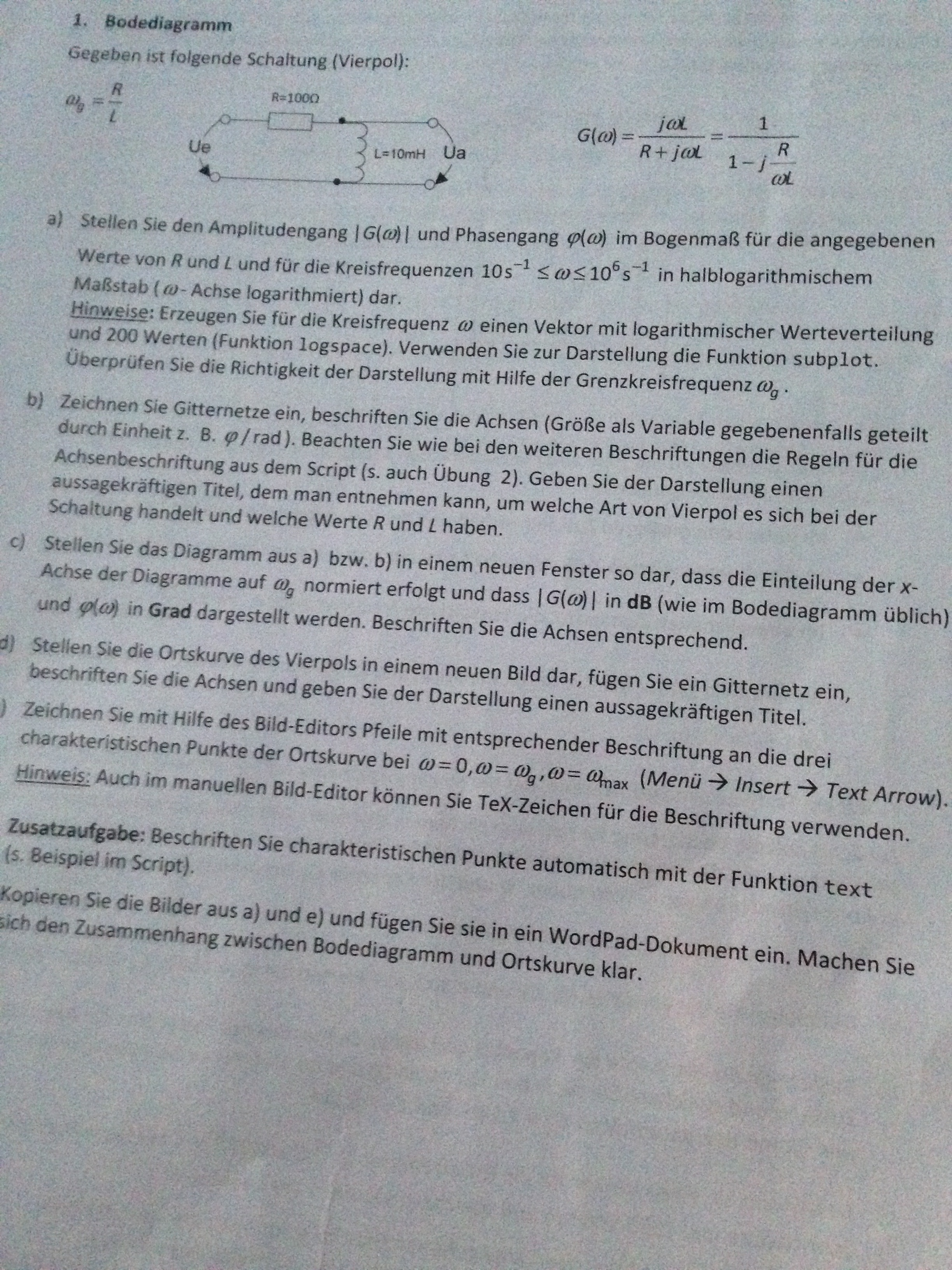

Aufgabe siehe foto.

code:

Code:


%a)
R = 100;
L = 10e-3;
wg = R/L;
w = logspace(1,6,200);
Gw = 1./(1-j*(R)./(w*L));
Gwabs = abs(Gw);
subplot(2,2,1);

semilogx(w,Gwabs)

%Phasengang

subplot(2,2,2);

phiw = angle(Gw);
semilogx( w,phiw);

subplot(2,2,1);
grid on;
xlabel('{\it\omega} /s^{-1}');
ylabel('|{\itGw(\omega)}|')
title('Amplitudengang');

subplot(2,2,2);
grid on;

xlabel('{\it\omega}/s^{-1}');
ylabel('|{\itphiw(\omega)}|');
title('Phasengang');


%c)
figure
subplot(211)
semilogx(w/wg,20*log10(Gwabs))
grid
xlabel('{\it\omega}/\omega_g')
ylabel('20\cdotlg|{\itG(\omega)}|/dB')
title('Bodediagramm eines RL-Hochpass {\itR=}100\Omega, {\itL}=10mH')
%%
subplot(212)
semilogx(w/wg,phiw*(180/pi))
xlabel('{\it\omega}/\omega_g')
ylabel('{\it\phi(\omega)}/1°')
grid




Kann mir jemand erklären warum in der musterlösung das gemacht wurde?

semilogx(w/wg,20*log10(Gwabs))


Vor allem wie kommen die auf das hier?

20*log10(Gwabs) warum wird da log10 genommen und nicht nur log ?

Kann mir das jemand erklären?

 Beschreibung:

Download
 Dateiname:  IMG_0490.JPG
 Dateigröße:  2.87 MB
 Heruntergeladen:  371 mal


dmjr
Forum-Century

Forum-Century


Beiträge: 199
Anmeldedatum: 02.10.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.06.2014, 22:21     Titel:
  Antworten mit Zitat
Das folgt alles direkt aus der Definition der Einheit:

https://de.wikipedia.org/wiki/Bel_(Einheit)

log10 wird verwendet, da man so zumindest für einige Werte die Umrechnung im Kopf machen kann (siehe Tabelle rechts). Und der Faktor 20 anstelle der üblichen 10 wird auf der Seite ebenfalls hergeleitet.
Private Nachricht senden Benutzer-Profile anzeigen

Jack21

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.06.2014, 00:00     Titel:
  Antworten mit Zitat
Kannst du mir nochmal erklären warum man log10 nimmt ,weil ich das immer noch nicht ganz verstehe.
