Video Bearbeitung


VideoANA

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.09.2014, 09:27     Titel: Video Bearbeitung
  Antworten mit Zitat
Hallo,
ich hatte mal vor jahren diesen Code im Netz gefunden.
Der Code verbindet ein AVI Video mit aufgezeichneten Daten.

Z.B. Filmt man die Fahrlinie eines Rennfahrzeugs und zeichnet zusätzlich alles auf was der Fahrer macht (Lenken, Bremsen etc.)

Diese sollte man dann mit dem Code übereinander legen können.
Ein Vorschau Bild wie es am ende aussehen soll findet ihr im Anhang.

Leider kann ich in dem AddIN 'dxAviOpen' die Avi Datei nicht öffnen.

Das AddIn findet ihr unter
http://www.mathworks.com/matlabcent.....tx--based-avi-file-reader

Ausserdem liegt es mit allen nötigen Daten hier im Anhang.


Ich hoffe mir kann einer von euch helfen.




Code:



%% Checken ob Videofunction installiert wurde von
% http://www.mathworks.com/matlabcentral/fileexchange/9901
check = exist('dxAviOpen');
if check == 0
    disp('Bitte DirectShow (DirectX) based AVI file reader laden:')
    disp('http://www.mathworks.com/matlabcentral/fileexchange/9901')
    disp('und diesen über addpath() oder pathtool einbinden')
    warndlg({'Bitte DirectShow (DirectX) based AVI file reader laden:';...
        'http://www.mathworks.com/matlabcentral/fileexchange/9901'})
    return
end


%% 2.  Excel Datei öffnen und in Workspace laden


%% open data file
[filename,path] = uigetfile('*.xls', 'Load XLS File');
if (isequal(filename, 0))
    return;% cancel
end
data = xlsread(fullfile(path,filename));

%% Variablen Fahrdynamik
t   = data(:,1); %Zeit in s
v   = data(:,2); %Geschwindigkeit in km/h
ay  = data(:,3); %Querbeschleunigung in g
ax  = data(:,4); %Längsbeschleunigung in g
yaw = data(:,5); %Fahrtrichtung in Grad
vv  = data(:,6); %Vertical Speed in km/h
nu  = data(:,7); %Anzahl Satelliten
B   = data(:,8); %Breitengrad in min
L   = data(:,9); %Längengrad in min
s   = data(:,10);%Weg in m
R   = data(:,12);%Kurvenradius in m

%% Querbeschleunigung filtern
ayf = filter(ones(1,5)/5,1,ay);


%% 3. Videodatei mit Matlab einlesen



%% open video file
[filename,path] = uigetfile('*.avi', 'Select AVI File');

if (isequal(filename, 0))
    return; % cancel
end

file_avi = fullfile(path,filename);

% dxAviOpen ist eine Function von Matlabcentral
% http://www.mathworks.com/matlabcentral/fileexchange/9901
[avi_hdl, avi_inf] = dxAviOpen(file_avi);

fps = round(avi_inf.fps);
frames = avi_inf.NumFrames;

offset = -2.5; % Offset Video/Daten


%% 4. Figure erzeugen worin Bilder + Daten angezeigt werden


%% Figure erzeugen
fig = figure(1);
set(fig,'Position',[100 100 avi_inf.Width avi_inf.Height],'MenuBar','none');
clf;
ax0 = axes('Position',[0 0 1 1]);

% dxAviReadMex ist eine Function von Matlabcentral
% http://www.mathworks.com/matlabcentral/fileexchange/9901
pixmap = dxAviReadMex(avi_hdl, 1);
pic = reshape(pixmap,[avi_inf.Height,avi_inf.Width,3])/256;
bild = image(pic);
axis off
daspect([1 1 1]);


%% 5. Dummys der Datenvisualisierungen erstellen



% Geschwindigkeitsdummy vorbereiten
vh = text('Position',[0.5 0.1],'Units','normalized','String','0',...
    'Color','g','FontSize',32,'FontName',...
    'Tahoma','HorizontalAlignment','center');
text('Position',[0.5 0.04],'Units','normalized','String','km/h',...
    'Color','g','FontSize',10,'FontName',...
    'Tahoma','HorizontalAlignment','center');

% Querbeschleunigungsbar Dummy erzeugen (rechts)
axr = axes('Position',[0.6 0.05 0.38 0.05]);
aybarr = barh(0,0);
set(axr,'Color','none','YColor','k','XColor','w',...
    'XTick',[0.2 0.4 0.6 0.8 1.0 1.2 1.4],...
    'YTick',[-1 1.4],'XGrid','on','FontName','Tahoma');
xlim([0.1 1.4])

% Querbeschleunigungsbar Dummy erzeugen (links)
axl = axes('Position',[0.02 0.05 0.38 0.05]);
aybarl = barh(0,0);
set(axl,'Color','none','YColor','k','XColor','w',...
    'XTick',[-1.4 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2],...
    'YTick',[-1 1.4],'XGrid','on','FontName','Tahoma');
xlim([-1.4 -0.1])

% Map hinterlegen vorbereiten
    % Index für eine Runde
    start = 4262;
    stop = 5594;
    axmap = axes('Position',[0.8 0.7 0.18 0.28]);
    line(B(start:stop),L(start:stop),'LineWidth',3,'color','black')
    axis([3091.68 3092.16 -836.2 -835.3])
    axis off

% Position Dummy erzeugen
    axpos = axes('Position',[0.8 0.7 0.18 0.28]);
    pos = line('XData',B(1),'YData',L(1),'LineWidth',1,'Marker',...
        'o','MarkerSize',10,'MarkerFaceColor','g');
    axis([3091.68 3092.16 -836.2 -835.3])
    axis off


%% 6. Videoframes einlesen, Daten darüber legen und abspeichern

%% Neues Video vorbereiten
k=0; % k ist der Zähler für die Outputvideodateien, wenn >2GB

new_mov = avifile(['GoProData' num2str(k) '.avi'],...
    'compression','none','quality',100,'fps',fps);

for i=1:frames %Frame für Frame abarbeiten
    clc
    disp([num2str(round(i*100/frames)) '% completed']) %Fortschritt

    zeit = i/fps + offset; % Zeitbezug herstellen

    % dxAviReadMex ist eine Function von Matlabcentral
    % http://www.mathworks.com/matlabcentral/fileexchange/9901
    pixmap = dxAviReadMex(avi_hdl, i);
    pic =  reshape(pixmap,[avi_inf.Height,avi_inf.Width,3])/256;
    set(bild,'CData',pic); % Bild aktualisieren

    index = find(t(:,1)<zeit,1,'last'); % Wert zum aktuellen Frame finden

    % Querbeschleunigung in Balken anzeigen
    if ayf(index)>0 %Linkskurve
        set(aybarr,'YData',ayf(index))
        set(aybarl,'Ydata',0)
    else
        set(aybarl,'YData',ayf(index))
        set(aybarr,'YData',0)
    end

    % Geschwindigkeit setzen
    set(vh,'String',num2str(round(v(index))));

    % Position setzen
    set(pos,'YData',L(index),'XData',B(index));

    drawnow

    new_mov = addframe(new_mov,getframe(fig));

    % 2 GB Dateigrößengrenze beachten
    s = dir(['GoProData' num2str(k) '.avi']);
    if s.bytes >= 2e9 % wenn > 2GB eine neue anlegen
        new_mov = close(new_mov);
        k=k+1;
        new_mov = avifile(['GoProData' num2str(k) '.avi'],...
            'compression','none','quality',100,'fps',fps);
    end
end





2011-09-25-M3-Eurospeedway-Data.xls
 Beschreibung:
Die Daten

Download
 Dateiname:  2011-09-25-M3-Eurospeedway-Data.xls
 Dateigröße:  2.27 MB
 Heruntergeladen:  2746 mal
dxAvi.zip
 Beschreibung:
AddIn zum öffnen von AVI Videos

Download
 Dateiname:  dxAvi.zip
 Dateigröße:  49.25 KB
 Heruntergeladen:  299 mal

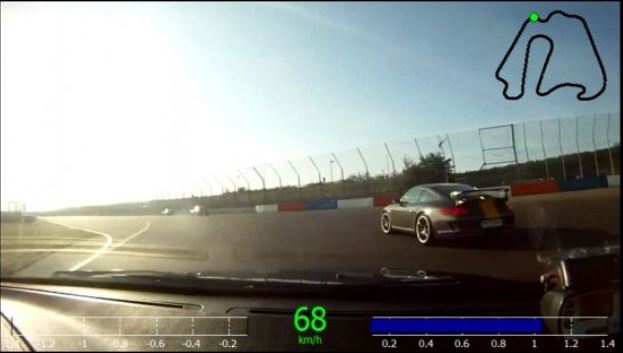

 Beschreibung:
So sollte das Ergebnis aussehen.

Download
 Dateiname:  Vorschau.jpg
 Dateigröße:  24.71 KB
 Heruntergeladen:  212 mal
