Verfasst am: 15.02.2011, 17:24 Titel: Von einer Geraden die "region of interest" ermitte

Hallo ihr lieben Matlab User, vielleicht könnt ihr mir da helfen.
Ich habe folgendes Problem:

Ich habe ein Bild, in dem ich mit meiner Maus eine Gerade Zeichnen kann.
Nun will ich jedoch den Signalintensitätsverlauf ermitteln.
Hätte da jemand einen ansatz?

Wie ich das mit ROI mache weiß ich, aber auf einer Geraden?

Code:

[x,y] = ginput(2);
line(x(1:2), y(1:2));
hold on;
plot(x,y);

Funktion ohne Link?

Das ist meine Gerade.
Ich hoffe ihr könnt mir helfen.

Grüßerle
Shnegg

Zuletzt bearbeitet von shnegg am 15.02.2011, 18:17, insgesamt einmal bearbeitet

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 15.02.2011, 17:47 Titel:

Moin,

wenn ich das richtig verstanden habe, benötigst Du nur 1 ginput und läßt Dir den Wert ausgeben. Dann hast Du eine Zeile, die ohnehin eine Gerade ist. Also benötigst Du den 2. Punkt nicht. Dann:

Code:

Zeile=I(138,:); % 1Wert von geinput
plot(Zeile)

Funktion ohne Link?

Viele Grüße

Hubertus

shnegg

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 15.02.11

	Wohnort: Berlin

	Version: ---

Verfasst am: 15.02.2011, 17:52 Titel:

Ich bin gerade an einer Gui.

Mich Interessiert ja nicht nur ein Punkt, sondern der Bereich, den der Benutzer als Gerade makiert.

Wenn ich wie du schreibst nur ein ginput habe kann ich ja somit nur meinen "start" punkt makieren, versteh nicht wie ich trotzdem eine Gerade herausbekommen soll Idea

Grüßerle

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 15.02.2011, 17:57 Titel:

Das Bild ist in Zeilen und Spalten aufgeteilt, die man einzeln plotten kann. Ich verstehe Dich so, sonst berichtigen, dass wolltest eingangs eine Gerade zeichnen, Das zumindest ist nicht nötig, wenn man die Spalten ausliest.

Oder möchtest Du eine Schräge oder nur einen bestimmten Teil der Geraden plotten?

shnegg

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 15.02.11

	Wohnort: Berlin

	Version: ---

Verfasst am: 15.02.2011, 18:04 Titel:

Ich meine, ich kann ja auch eine schräge Gerade in mein Bild reinzeichnen. Und will dann den Signalintensitätsverlauf unterhalt meiner Gerade haben.

Besser verständlich?

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 15.02.2011, 18:10 Titel:

Jo, das geht alles, aber die Wege zum Ziel sind anders. Eine Gerade ist ein Vektor, auch eine schräge Gerade ist ein Vektor, der sich darstellen läßt.
Alles unter einem Vektor wird zu einer Matrix, also zur ROI.

Bisher gibst Du mit 2 ginput-Werten einen Vektor aus. Sind wir uns einige oder reden wir aneienander vorbei?

shnegg

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 15.02.11

	Wohnort: Berlin

	Version: ---

Verfasst am: 15.02.2011, 18:16 Titel:

Genau

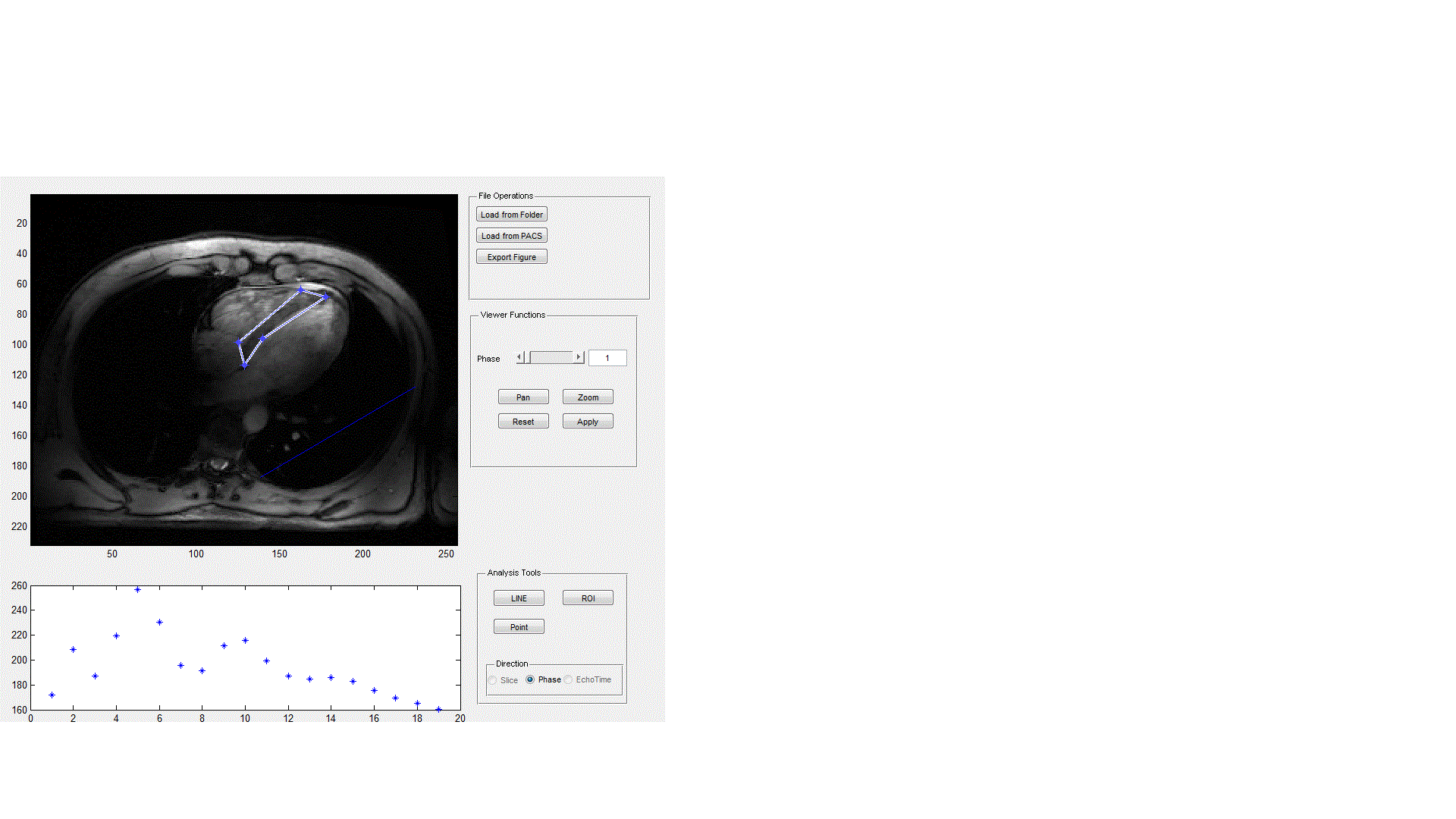

Ich lad mal ein Bild hoch, vielleiht ist es eindeutiger.
Wie ich das mit der ROI mache, hab ich schon.

Jetzt interessiert mich aber der Bereich Unter meiner Geraden Smile


Beschreibung:

Download

Dateiname:


Dateigröße:

188.08 KB

Heruntergeladen:

535 mal

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 16.02.2011, 09:51 Titel:

Moin shnegg,

mit dem Befehl: improfile kannst Du eine Linie ziehen, gleichzeitig werden die Daten geplottet. Ist es das, was Du suchst?

Viele Grüße

Hubertus

shnegg

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 15.02.11

	Wohnort: Berlin

	Version: ---

Verfasst am: 16.02.2011, 14:56 Titel:

Supi

ja, das ist das was ich gebraucht habe.

Vielen dank Hubertus! Smile

Grüßerle
Shnegg
