Verfasst am: 31.05.2013, 09:55 Titel: Wertepaar in Wahrscheinlichkeitsnetz

Hallo Zusammen,
es ist klar, wie man einen Vektor im Wahrscheinlichkeitsnetz darstellt, z.B. mit der Funktion "normplot". Gibt es eine Möglichkeit auch ein Wertepaar im Wahrscheinlichkeitsnetz zu plotten.
Bei der Auswertung eines Ermüdungsversuch möchte ich die Ausfallwahrscheinlichkeit oder Überlebenswahrscheinlichkeit (y-Achse mit dieser speziellen Wahrscheinlichkeitsnetz- Einteilung) über der logarithmischen Zyklenzahl (logarithmische x-Achse) plotten.

vielen Dank im Voraus,
Matthias

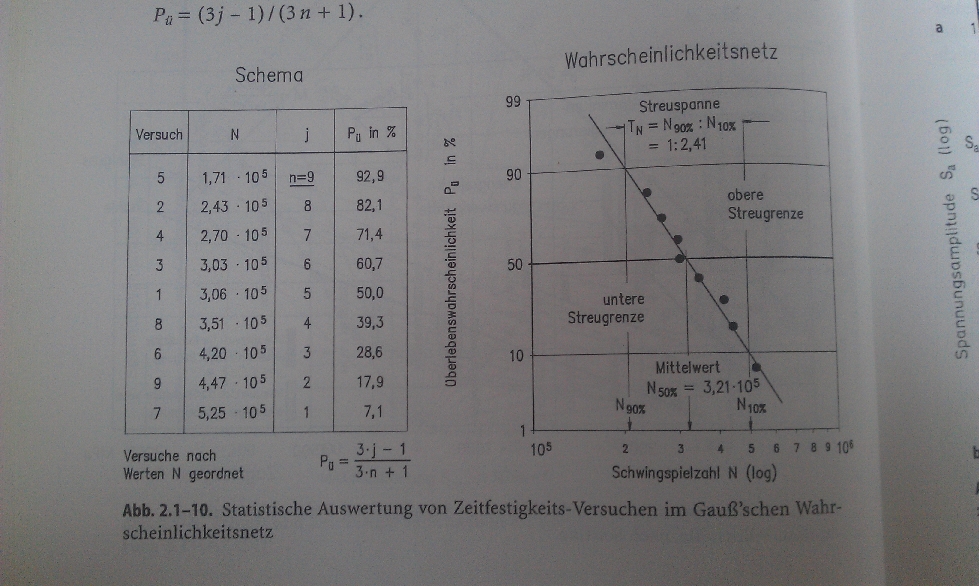

Beschreibung:

Bild aus [Betriebsfestigkeit-Verfahren und Daten zur Bauteilberechnung, Erwin Haibach]

Download

Dateiname:


Dateigröße:

446.38 KB

Heruntergeladen:

826 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 31.05.2013, 11:03 Titel:

neue fragen bitte in neues thema. mir ist nicht ganz klar was du möchtest. poste doch mal ein kleines lauffähiges beispiel. was ist nicht so wie du willst usw.

Brettlknaxer

Forum-Anfänger


	Beiträge: 18

	Anmeldedatum: 30.04.13

	Wohnort: Dresden

	Version: 2021b

Verfasst am: 31.05.2013, 11:39 Titel:

Hallo Matthias,

ja, das geht, allerdings zeitlich etwas aufwendig. Matlab bietet keine Funktion (zumindest habe ich keine gefunden), womit man ein Wertepaar direkt ins Wahrscheinlichkeitsnetz plotten kann. Ich habe mir dafür ein eigenes Wahrscheinlichkeitnetz erstellt, über die Einstellungen für den Plot. Für die Ticks der X-Achse hab ich einfach den log vor die Werte gesetzt. Die Y-Achse musst du normalverteilt darstellen und zwar mit den Quantilen der Normalverteilung (bsw.: http://stefanlaemmer.de/stat2/material/zQuantile.pdf).

Meine Eingabe:

Code:

set(gca,'YTickLabel',{'' '0,01' '0,1' '1' '5' '10' '20' '30' '50' '70' '80' '90' '95' '99' '99,9' ''},...
'YTick',([-3.9 -3.7190 -3.2905 -2.3263 -1.6449 -1.2816 -.8416 -.5244 .0 .5244 .8416 1.2816 1.6449 2.3263 3.2905 3.5]),...
'XScale','log',...
'YLim',[-3.9 3.5],...
'XTick',([log(50) log(60) log(70) log(80) log(90) log(100) log(200) log(300) log(400) log(500) log(600) log(700) log(800) log(900) log(1000) log(1200) log(1400) log(1600) log(1800) log(2000) log(2500) log(3000) log(3500) log(4000) log(4500) log(5000) log(5500)]),...
'XTickLabel',{'50' '' '' '' '' '100' '' '' '' '500' '' '' '' '' '1000' '' '' '' '' '2000' '' '3000' '' '' '4500' '' ''});

Funktion ohne Link?

Auf er X-Achse habe ich Drehmomente dargstellt (als Info), kannst natürlich jeden anderen beliebigen Wert darstellen.

Hoffe ich konnte helfen.

Gruß, Brettlknaxer
