Walsh-Hadamard function sequence



pohloliq
Forum-Anfänger

Forum-Anfänger


Beiträge: 36
Anmeldedatum: 22.08.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.09.2018, 19:30     Titel: Walsh-Hadamard function sequence
  Antworten mit Zitat
Hallo nochmal,

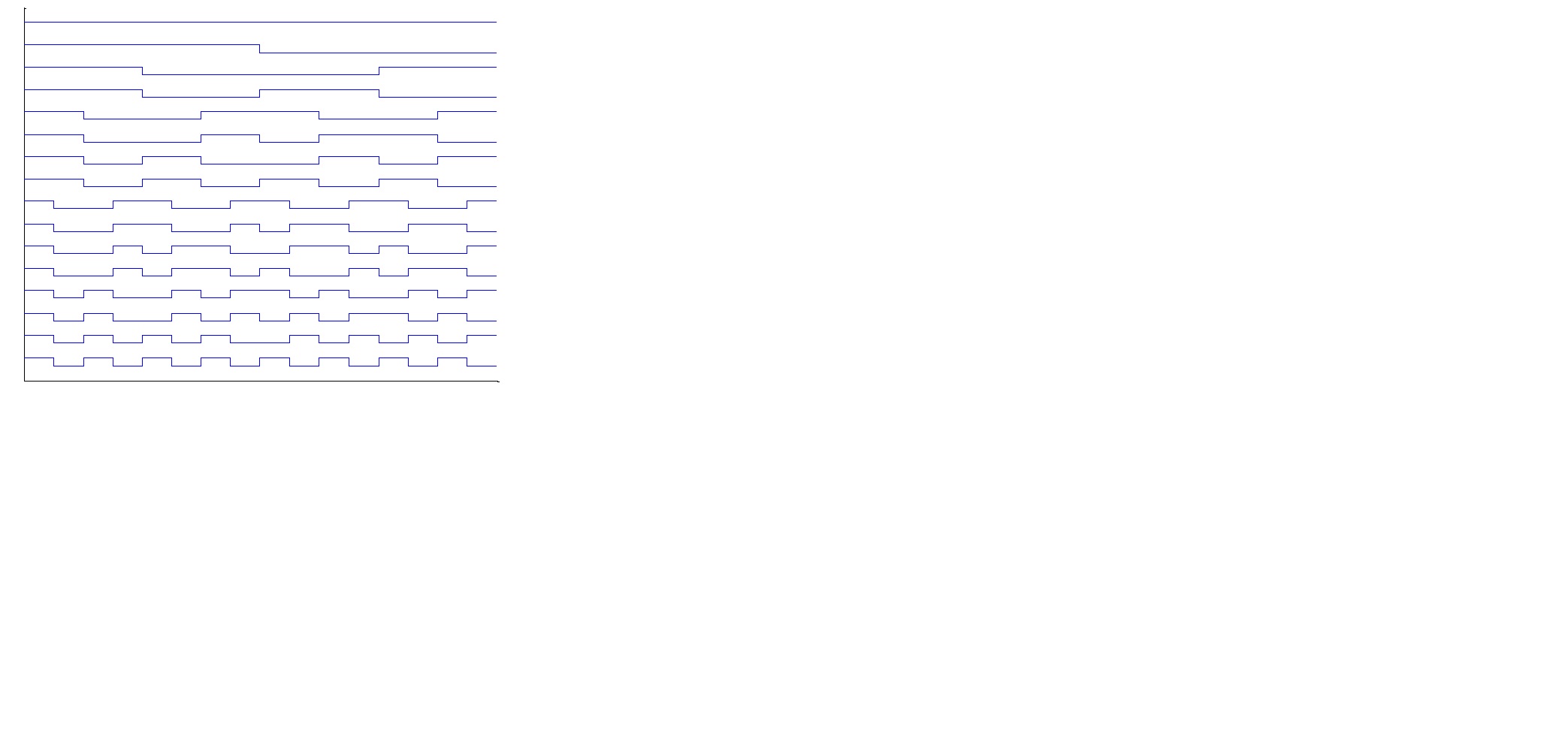

wir sollten die walshfunktion implementieren und als beispiel die Walshfuntkionen(funktionswerte) für n=0 bis 15 in eine quadratische matrix packen und anschließend mit der stairs funktion darstellen.

Wie das ganze auszusehen hat, siehe beigefügtes jpg.

Leider konnte ich mithilfe der Dokumentation der Funktion noch nicht herausfinden wie man diese darstellung hinbekommt.
Wäre sehr über anregungen dankbar.


hier die function welche die walshfunction berechnet für gegebenes k und m zum auffüllen für funktion unten.

Code:


function y = swal(k,m)

k_bin = dec2bin(k)-'0';

start_e = [1];

for n=1:length(k_bin)

    if k_bin(n) == 0

        start_new = [start_e fliplr(start_e)];
        start_e = start_new;

    end

    if k_bin(n) == 1

        start_new = [start_e -fliplr(start_e)];
        start_e = start_new;

    end

end

fill_gaps = m/length(start_e);
swal_arr = [];
for n = 1:length(start_e)

    swal_tmp = start_e(n)*ones(1,fill_gaps);

    swal_arr = cat(2,swal_arr,swal_tmp);

end
y = swal_arr;


end






hier die function welche die quadratische matrix züruckgibt.

Code:


function y = swalsys(k)

if log2(k) ~= round(log2(k))

    error('k is no two potency')

end

swal_functions = zeros(k);

for n = 1:k

    swal_functions(n,1:k) = swal(n-1,k);

end

y = swal_functions;

end





Grüße

 Beschreibung:

Download
 Dateiname:  swal_graph.jpg
 Dateigröße:  87.98 KB
 Heruntergeladen:  234 mal
