wandernde achsenbeschriftung festsetzen?


tester

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.03.2012, 15:01     Titel: wandernde achsenbeschriftung festsetzen?
  Antworten mit Zitat
hallo alle zusammen,

ich bin noch nicht sehr vertraut mit matlab, also entschuldigt bitte die etwas unbeholfene fragen...
ich habe das problem, dass meine achsenbeschriftung beim ändern des betrachtungswinkels die position ändert. es sieht häufig sogar so aus, als wäre die y-beschriftung eher eine zusätzliche x-achsenbeschriftung.
in einem anderen beitrag wurde das wohl schon mal erwähnt. derjenige hatte folgenden code für seine achse:
Code:
set(gca,'XTickLabel',num2str(Label));

als empfehlung bekam er: den xtickmode auf manuell umzustellen
.. mir sagt das leider nichts.
könnt ihr mir da weiterhelfen?
zur info:
bisher sieht`s bei mir so aus:
Code:
bar3(PS,intervall1bis5,0.5,'stacked');
xlabel('PS [\mum]');
ylabel('time [s]');

vielen lieben dank im voraus!!


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 07.03.2012, 18:09     Titel: Re: wandernde achsenbeschriftung festsetzen?
  Antworten mit Zitat
Hallo tester,

Kannst Du ein Zahlenbeispiel posten, welches das Verhalten reproduziert? Ein Bildschirmphoto wäre auch hilfreich, um das Problem nachvollziehen zu können.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

tester

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.03.2012, 19:44     Titel:
  Antworten mit Zitat
hey jan,

hier mal zwei ansichten.... wie du siehst, habe ich auch noch probleme mit der farbskala sowie einer fehlenden legende... falls du davon auch ahnung hast, bin ich für jeden ratschlag dankbar! Wink

ich denke ein zahlenbeispiel bringt eher weniger. falls du allerdings eines haben möchtest:
probennr./gesamtzeit/ PS / intervall 1 - intervall 5
Code:

9   4,120   2,195   0,105   0,060   0,760   0,900   0,370
221   7,290   5,550   0,30   0,150   0,825   2,515   1,750
144   10,94   3,255   0,025   0,075   0,810   1,335   1,010
148   11,010   4,075   0,065   0,110   1,215   1,875   0,810

sowie der zugehörige code:

Code:
clearvars -except data
datasort=sortrows(data,2);
PS=datasort(:,2);
GesamtzeitEinzel=datasort(:,3);
intervall1=datasort(:,4);
intervall2=datasort(:,5);
intervall3=datasort(:,6);
intervall4=datasort(:,7);
intervall5=datasort(:,8);
colormap summer
intervall1bis5=datasort(:,4:8);
bar3(PS,intervall1bis5,0.5,'stacked');
xlabel('PS [\mum]');
ylabel('time [s]');
cb = colorbar;
colormap(jet(5));
set(cb, 'XTickLabel', {'intervall1','intervall2','intervall3'},'XTick',[1 2 3]);


viele grüße

sandra

 Beschreibung:

Download

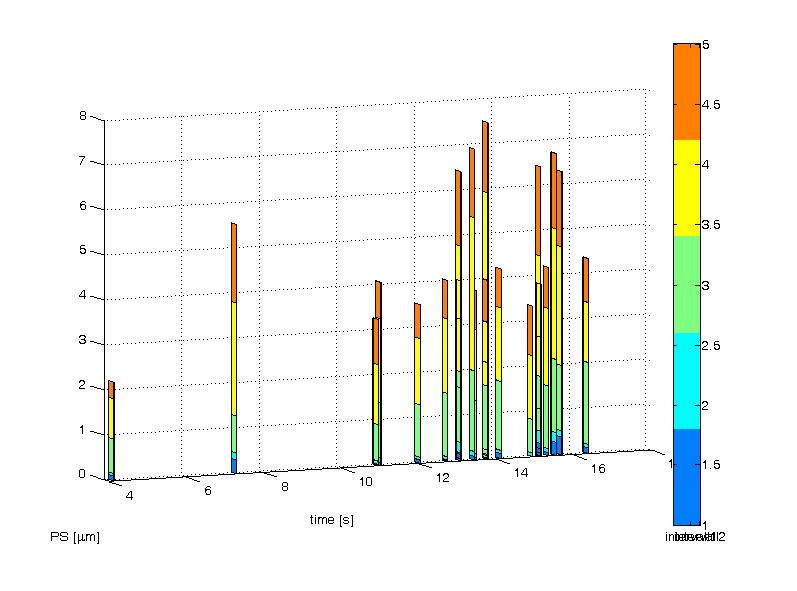

 Dateiname:  ansicht2.jpg
 Dateigröße:  55.95 KB
 Heruntergeladen:  405 mal
 Beschreibung:

Download

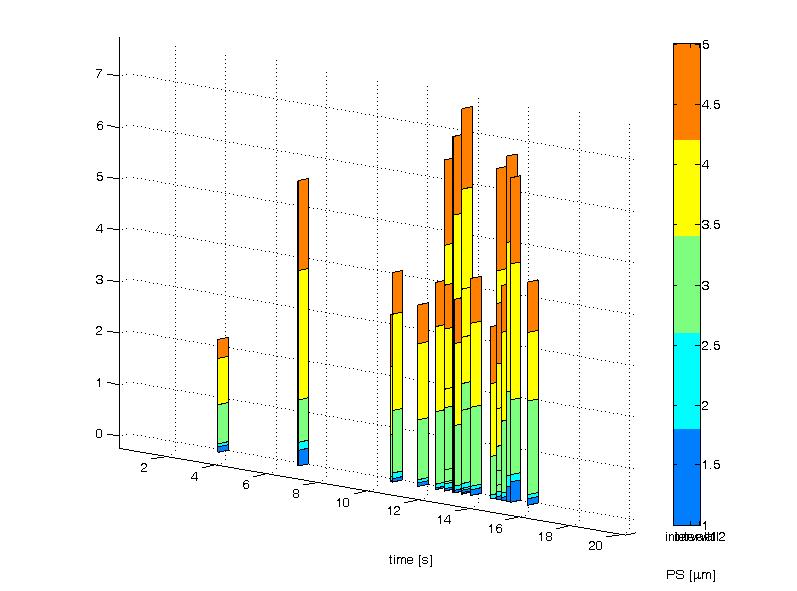

 Dateiname:  ansicht1.jpg
 Dateigröße:  58.71 KB
 Heruntergeladen:  435 mal

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 08.03.2012, 14:50     Titel: Re: wandernde achsenbeschriftung festsetzen?
  Antworten mit Zitat
Hallo Sandra,

Ich habe das Problem noch nicht verstanden.
Was bedeutet dies genau:
Zitat:
ich habe das problem, dass meine achsenbeschriftung beim ändern des betrachtungswinkels die position ändert. es sieht häufig sogar so aus, als wäre die y-beschriftung eher eine zusätzliche x-achsenbeschriftung.

Ich kann mir auch mit dem Zahlenbeispiel nichts darunter vorstellen.
Ist das Problem auf den beiden Bildern zu sehen?

Möchtest Du wirklich die XTicks der ColorBar setzen? Die sind nämlich üblicherweise leer, da die ColorBar keine Infromation in X-Richtung trägt.

Ein Problem ist es, wenn die Anzahl der XTickLabel und der XTicks ncith übereinstimmen. Also setzt man am besten beide manuell.

Gruß, Jan
