Weitere X-Achsen innerhalb des Plotbereichs



Schmobin
Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 17.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.02.2021, 01:39     Titel: Weitere X-Achsen innerhalb des Plotbereichs
  Antworten mit Zitat
Hallo Leute,

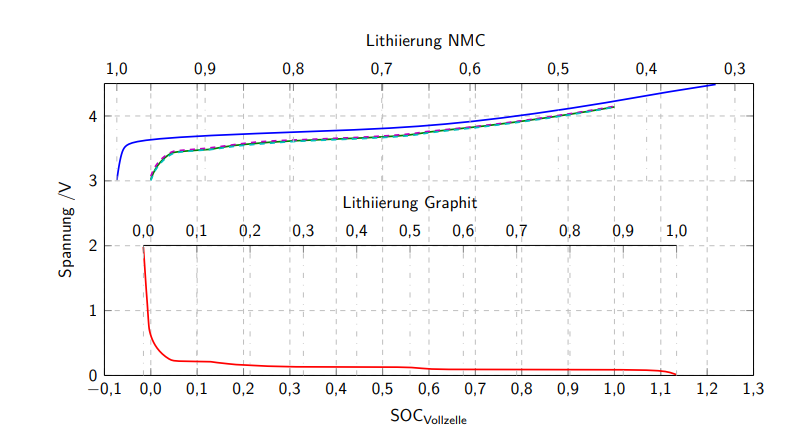

nach langem probieren kapituliere ich und frage euch um Rat. Im Anhang findet ihr eine Bilddatei wie mein Matlab Diagramm aufgebaut sein soll.

Was ich im Moment habe sind die ganzen Kurven auf einer einzigen x-Achse. Also ich habe genau die Grafik mit den verschiedenen Kurven usw. mit Ausnahme dass die Achsen"Lithiierung Graphit" in der Mitte und "Lithiierung NMC" oben nicht vorhanden sind.

Wie schaffe ich es jetzt dass ich diese hinzufüge. Zwei von den Kurven brauchen jeweils eine separate Achse vom 1. bis zum letzten Datenpunkt.

Da jede Kurve/Achse auch ein eigenes Grid und so hat habe ich gedacht dass ich mit Boxen arbeiten muss. Aber in die jeweilige Box müsste ich ja dann wieder eine Kurve selbstständig plotten und der Abstand zu den anderen wäre nicht mehr identisch.

Bin dankbar über jeden Vorschlag oder Rat auf welchem Weg ich das realisieren kann.
Selbst wenn es möglich ist einfach nur einen Zahlenstrahl von 0 bis 1 auf einer der bereits geplotteten Kurven drüber lege.

Danke euch schonmal
LG

 Beschreibung:

Download
 Dateiname:  Diagramm_3_x_Achsen.PNG
 Dateigröße:  53.19 KB
 Heruntergeladen:  15 mal
