Wert der A Matrix im Zustandsraum



Kati_12
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 14.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.05.2018, 14:41     Titel: Wert der A Matrix im Zustandsraum
  Antworten mit Zitat
Hallo,

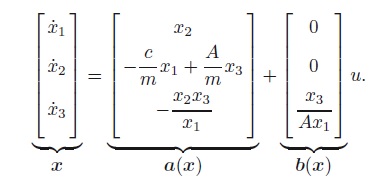

ich muss ein System 2. Ordnung regeln und habe den Zustandsraum in Matrixschreibweise gegeben (siehe Anhang). Dafür brauche ich die Werte der A Matrix (3x3).
Die ersten beide Zeilen habe ich bereits:
0 1 0
-c/m 0 A/m

Auf die 3. Zeile komme ich leider nicht.
Die Allgemeineform im Zustandsraum lautet:
x_punkt = A*x + B*u

Viele Grüße

 Beschreibung:

Download
 Dateiname:  Unbenannt.jpg
 Dateigröße:  16.81 KB
 Heruntergeladen:  437 mal
Private Nachricht senden Benutzer-Profile anzeigen


Erano1
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 59
Anmeldedatum: 26.04.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.05.2018, 10:05     Titel:
  Antworten mit Zitat
Hallo Kati,

das Problem ist, dass die Zustandsraumdarstellung x_punkt = A*x + B*u so nur für lineare Systeme angegeben werden kann. Dein gegebenes System ist aber nichtlinear ( durch x_3_punkt=...). Hier besteht die Möglichkeit des System um einen bestimmten Punkt (typischerweise um eine Ruhelage) zu linearisieren. Diese Linearisierung ist dann aber nur eine gute Approximation des originalen Systems, so lange sich das System in der Nähe der Ruhelage befindet.

Viele Grüße,
Erano1
