Verfasst am: 05.07.2018, 15:29 Titel: Werte auf Y-Achse ändern sich je nach fenstergröße... War

Hallo,

ich habe mal wieder ein Problem mit MatLab und komme nicht weiter...

Und zwar möchte ich meine im Programm berechneten Ergebnisse in einem Balkendiagramm darstellen. Es sind nur 3 Balken für die Kosten von 3 Produkten

Die Balken sollen alle eine unterschiedliche Farbe haben, der Produktname soll auf der X-Achse unter dem jeweiligen Balken stehen und die Kosten auf der Y-Achse sollen als "ganze" Zahlen da stehen und nicht 5*10^5 usw...

Mein Code sieht bisher so aus:

Code:

figure;
subplot(2,2,1);
x=[K_P1; K_P2; K_P3];
bar(x);
set(gca, 'xticklabel',{'Produkt1', 'Produkt2', 'Produkt3'});
ylabel('Kosten in Euro');
yticks=get(gca,'YTick');
yticks_strings = cellstr(num2str(yticks'));
set(gca,'YTickLabel',yticks_strings );
hold on;

subplot(2,2,2);
y=[K_P4; K_P5; K_P6];
bar(y);
set(gca, 'xticklabel',{'Produkt4', 'Produkt5', 'Produkt6'});
ylabel('Kosten in Euro');
yticks=get(gca,'YTick');
yticks_strings = cellstr(num2str(yticks'));
set(gca,'YTickLabel',yticks_strings );
hold on;

subplot(2,2,3);
z=[K_P7; K_P8; K_P9];
bar(z);
set(gca, 'xticklabel',{'Produkt7', 'Produkt8', 'Produkt9'});
ylabel('Kosten in Euro');
yticks=get(gca,'YTick');
yticks_strings = cellstr(num2str(yticks'));
set(gca,'YTickLabel',yticks_strings );
hold on;

Funktion ohne Link?

Das Problem ist jetzt, das wenn ich die Größe des Figurefensters verändern, sich auch die Werte auf der Y-Achse verändern und dann auch "falsche" Ergebnisse angezeigt werden. Je nach Fenstergröße ist die Darstellung in einem Diagramm richtig und dafür in den anderen falsch und ich weiß nicht woran es liegt. Außerdem kriege ich es nicht hin, dass die Balken unterschiedliche farben haben.

Ich hoffe ihr könnt mir weiterhelfen!
Gruß, Anna

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 05.07.2018, 15:38 Titel:

Hallo,

wenn du YTickLabel setzt, immer auch YTick passend setzen.

Farbanpassung sollte gehen z.B. mit

Code:

bar(z, 'g')

Funktion ohne Link?

Grüße,
Harald

Anna9390

Themenstarter

Forum-Anfänger


	Beiträge: 15

	Anmeldedatum: 14.06.18

	Wohnort: ---

	Version: ---

Verfasst am: 06.07.2018, 09:31 Titel:

Hallo Harald,

ich weiß leider noch nicht so genau was du mit "passend" meinst...?
Und ich hätte gerne, dass die Farben der Balken innerhalb eines Diagramms unterschiedlich sind. So sind ja alle Balken grün... Hast du da auch eine Idee?

Danke schonmal für deine schnelle Antwort!

Gruß, Anna

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 06.07.2018, 09:49 Titel:

Hallo,

Zitat:

ich weiß leider noch nicht so genau was du mit "passend" meinst...?

Das musst du entscheiden. Wenn du beispielsweise möchtest, dass immer Ticks bei 1,2,3,...,12 sind, dann musst du das angeben. Wenn du lieber möchtest, dass immer Ticks bei 3, 6, 9, 12 sind, dann eben das.
Fragen zu xticklabel und yticklabel gab es hier übrigens schon mehrfach.

Zitat:

Und ich hätte gerne, dass die Farben der Balken innerhalb eines Diagramms unterschiedlich sind. So sind ja alle Balken grün... Hast du da auch eine Idee?

Bitte die Beispiele in der Doku von bar ansehen, insbesondere "Control Individual Bar Colors" und "Bar Chart with Colormap Colors". Ansonsten gibt es auch die Möglichkeit, die Balken je einer Farbe mit separaten Befehlen nacheinander oder in einer for-Schleife zu erzeugen.

Grüße,
Harald

Anna9390

Themenstarter

Forum-Anfänger


	Beiträge: 15

	Anmeldedatum: 14.06.18

	Wohnort: ---

	Version: ---

Verfasst am: 08.07.2018, 12:07 Titel:

Hallo Harald,

also das mit den unterschiedlichen Farben hat schon mal geklappt, vielen Dank dafür.

Das mit der Unterbindung der Potenzdarstellung der Y-Achse klappt zwar, aber es ist nach wie vor so, dass wenn ich das figure-Fenster auf Vollbildmodus stelle die Y-Achse total durcheinander geworfen wird. Ich habe maal 2 Screenshots angehängt, einmal von der richtigen Darstellung im kleinen Fenster und einmal von der falschen Skalierung im Vollbildmodus. So sieht der zugehörige Teil des Programmcodes aus:

Code:

subplot(2,2,3);
bar(1, Produkt1, 'r');
hold on;
bar(2, Produkt2,'g');
hold on;
bar(3, Produkt3,'y');
t=get(gca,'ytick');
set(gca,'yticklabel',num2str(t'));

Funktion ohne Link?

Ich möchte aber auch keine Beschriftung festlegen, da die Diagramme variabel sind...
Eigentlich funktioniert es ja auch, nur wenn ich Vollbildmodus einschalte stimmen die Werte auf der Achse nicht mehr...

Viele Grüße, Anna

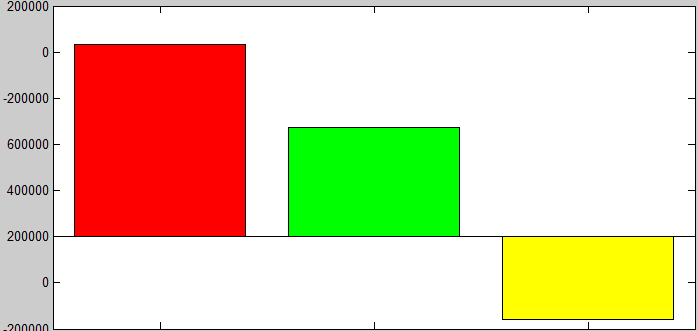

Falsche Skalierung.PNG

Beschreibung:

Download

Dateiname:

Falsche Skalierung.PNG

Dateigröße:

6.63 KB

Heruntergeladen:

209 mal

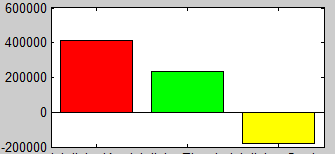

Richtige Skalierung.PNG

Beschreibung:

Download

Dateiname:

Richtige Skalierung.PNG

Dateigröße:

2.69 KB

Heruntergeladen:

208 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 08.07.2018, 12:52 Titel:

Hallo,

du brauchst sie ja nur auf das festlegen, was du abgefragt hast.

Code:

set(gca,'ytick',t);

Funktion ohne Link?

Grüße,
Harald

Anna9390

Themenstarter

Forum-Anfänger


	Beiträge: 15

	Anmeldedatum: 14.06.18

	Wohnort: ---

	Version: ---

Verfasst am: 08.07.2018, 13:37 Titel:

Hallo Harald,

hab ich versucht, ist leider immer noch so wie vorher...

Gruß, Anna

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 09.07.2018, 20:43 Titel:

Hallo,

eben mit Zufallsdaten getestet, und ich kann das Problem nicht nachstellen.
Bitte also konkretes Datenbeispiel. Mit welchem MATLAB-Release arbeitest du?`

Grüße,
Harald
