Werte aus einer Matrix / Risserkennung



SheeX
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 03.12.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.03.2014, 10:10     Titel: Werte aus einer Matrix / Risserkennung
  Antworten mit Zitat
Guten Morgen GoMatlab,

ich hoffe ich habe das Thema richtig gepostet.

Hintergrund:

Meine Aufgabe besteht darin Risse in Bauteilen zu erkennen/identifizieren.
Momentan werden die Werte über eine Matrix geplotet, anschließend ändere ich bestimmte Werte, die unterhalb eines Wertes liegen, auf 1000 um diese im pcolor besser zu sehen. Dies klappt soweit auch ganz gut.

Meine Frage die ich jetzt habe:

In der neuen Matrix sieht dann ein Bereich (Riss) wie folgt aus:



<br />
\begin{vmatrix} x & 1000 & x \\ x & 1000 & 1000 \\ x & 1000 & 1000 \\ 1000 & 1000 & 1000 \\ 1000 & 1000 & 1000 \\ x & 1000 & x \end{vmatrix}
<br />


Diesen Bereich möchte ich gerne so in eine neue Matrix speichern, damit ich über die Dimension der Matrix und dem Wissen wie groß (mm) ein Pixel ist, die Rissdimension berechnen kann.



Desweiteren kennt Ihr weitere Möglichkeiten für einen Algorithmus zur Risserkennung. Meine weitere Variante war:

- Spaltenwertdiagramm über den gewählten Bereich und durch den Temperaturmittelwert zu filtern, so dass grob nur die Risse im Diagramm zu sehen sind.

- Kantenerkennung, dabei bekomme ich aber keine ordentlichen Kanten hin und umrandet alles Mögliche, so dass der Riss zwar umrandet ist aber nicht eindeutig Identifiziert ist.


Ich hoffe ihr könnt mir weiterhelfen. Falls ich noch etwas vergessen habe was Ihr benötigt, reiche ich das nach.

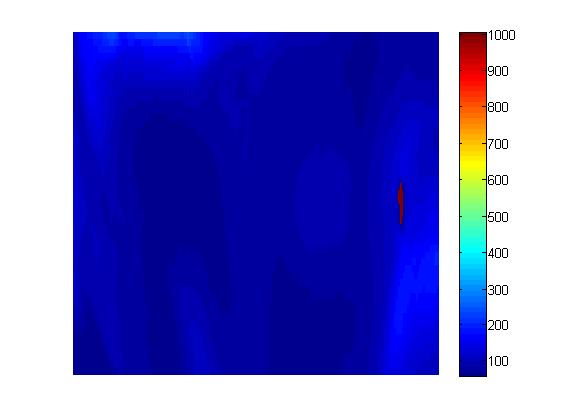

Im Anhang nochmals das Temperaturprofil mit 1000ern Werten und dem Riss.

 Beschreibung:

Download
 Dateiname:  riss.jpg
 Dateigröße:  14.06 KB
 Heruntergeladen:  269 mal
