Werte im Plott angeben



Phillip 11
Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 30.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.06.2020, 10:14     Titel: Werte im Plott angeben
  Antworten mit Zitat
Hallo liebes Forum,

vielleicht kann mir hier jemand weiterhelfen.

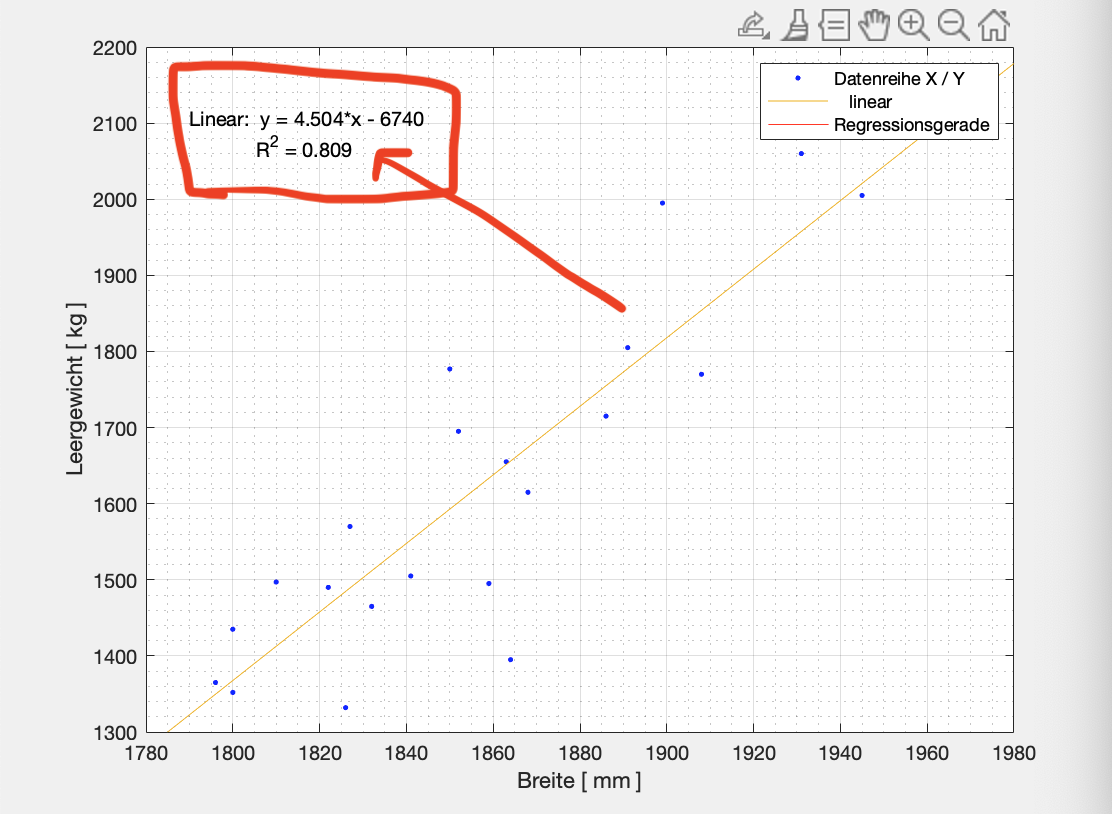

Ich habe vor, einige Werte innerhalb des Plottes anzugeben, etwa so, wie auf dem angehängten Foto (s. Rot gekennzeichnetes Rechteck).

Wie bzw. mit welchem Befehl ist dies möglich?

(Die Angaben in dem angehängten Plott sind mit dem Basic Fitting Tool, direkt in dem Plottfenster, erzeugt, jedoch möchte ich dies über ein "Code" generieren)

Vielen Dank schon einmal im Voraus und liebe Grüße
Phillip

https://s12.directupload.net/images/200615/flh4n6o9.png

Bildschirmfoto 2020-06-15 um 22.39.20.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2020-06-15 um 22.39.20.png
 Dateigröße:  167.81 KB
 Heruntergeladen:  35 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 21.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 16.06.2020, 10:21     Titel:
  Antworten mit Zitat
Hallo,

das geht mit dem Befehl text

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Phillip 11
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 30.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.06.2020, 13:29     Titel:
  Antworten mit Zitat
Hallo Harald, vielen Dank für die schnelle Antwort.

In "Text" müssen ja die Parameter(X, Y) übergeben werden, an der Stelle, an der der Text stehen soll.
Da ich die Plots in einer Schleife laufen lasse, und somit viele verschiedene "Dimensionen" der Achsen bei den Plots habe, fällt mir gerade nicht wirklich ein, wie genau ich den Text bspw. immer oben Links im Plot stehen habe.
Gibt es hierzu Befehle, die den Text bspw. immer unabhängig der Achsenwerte oben Links in dem Plot platziert?

Liebe Grüße
Phillip
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 16.06.2020, 14:41     Titel:
  Antworten mit Zitat
Hallo,

mit axis kannst du die momentanen Grenzen des Koordinatensystems abfragen.

Code:
plot(1:10, (1:10).^2)
lim = axis;
w = lim(2) - lim(1);
h = lim(4) - lim(3);
text(lim(1) + 0.1*w, lim(3) + 0.9*h, 'bla bla')


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Phillip 11
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 30.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.06.2020, 16:07     Titel:
  Antworten mit Zitat
Hallo Harald, nochmals “Danke“ dafür.
Hat so super funktioniert.

Eine Frage habe ich dazu noch:
Ist es mit "text" auch möglich, sich mit jedem Plot veränderliche Parameter darstellen zu lassen?
In der Matlab Hilfe finde ich nur statische(Feste) Werte.

Danke und liebe Grüße
Phillip
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 16.06.2020, 16:11     Titel:
  Antworten mit Zitat
Hallo,

ja, das dritte Argument kann jeder beliebige Text sein, der vorher irgendwie erstellt wurde.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Phillip 11
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 30.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.06.2020, 16:27     Titel:
  Antworten mit Zitat
Dann scheint bei mir ein Fehler vorhanden zu sein, oder ich beachte eine entscheidende Kleinigkeit nicht?!

Code:
for i = 2:11;
    X = EigenschaftsVektor(:, 1);
    Y = EigenschaftsVektor(:, i);
    [fitresult, gof] = createFit(X, Y)
    lim = axis;
    w = lim(1);
    h = lim(4) + lim(3)
    h = h/2
  --->  text(w + 20, h  , '123', 'Color','red','FontSize',12); <----
    hold on;
    xlabel(AxisName(:,1));
    ylabel(AxisName(:,i));
    grid on;
    grid minor;



Das wäre meine Schleife.
Nun möchte ich anstelle der "123" die "goodness of fit" (gof) Werte in dem Plot eingetragen haben.
Die "gof" stehen bei mir im Workspace als 1x1 struct.
Wenn ich das jetzt so eintrage, entsteht ein Fehler.... Woran kann das liegen?
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 16.06.2020, 17:00     Titel:
  Antworten mit Zitat
Hallo,

bitte immer genau sagen, was du angibst und welche Fehlermeldung du bekommst.
Wenn gof ein struct ist, musst du das gewünschte Feld mit gof.feldname herausholen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Phillip 11
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 30.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.06.2020, 17:19     Titel:
  Antworten mit Zitat
Hallo Harald, das ist in meinem Code:

Code:
text(w + 20, h, gof.rsquare);


Das der Fehler:

Code:
Error using text
Inputs must be x, y, and optionally z coordinates followed by a character vector, cell array
of character vectors, string array, or categorical array.

Error in untitled2 (line 84)
    text(w + 20, h, gof.rsquare );



Liebe Grüße
Phillip
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 21.990
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 16.06.2020, 17:49     Titel:
  Antworten mit Zitat
Hallo,

umwandeln in eine Zeichenkette:

Code:
text(w + 20, h, num2str(gof.rsquare) );


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Phillip 11
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 30.05.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.06.2020, 18:16     Titel:
  Antworten mit Zitat
Perfekt, hat geklappt.

1000 Dank für die tolle Unterstützung!! Very Happy

Liebe Grüße
Phillip
