Wie kann ich ein Kreisbogen zwischen zwei Punkte anzeigen



Entwickler
Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 01.08.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.08.2019, 09:50     Titel: Wie kann ich ein Kreisbogen zwischen zwei Punkte anzeigen
  Antworten mit Zitat
Gegeben ist der Start- und Endpunkt des Kreisbogens und der Radius.
Damit möchte ich den Kreisbogen anzeigen lassen.



Die Kreisbögen brauche ich für eine Kurven Annäherung.....

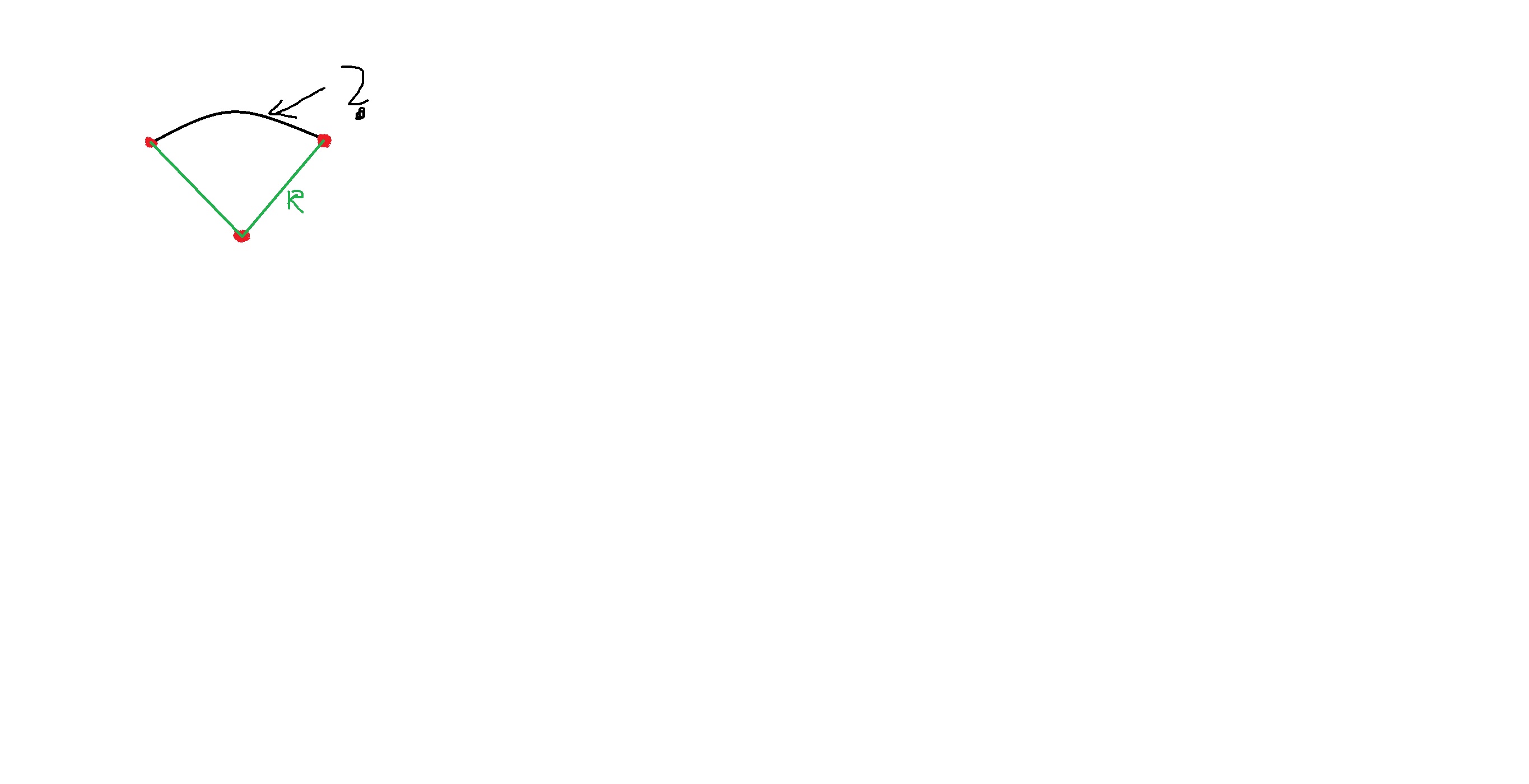

Hab ein Bild dazu gemalt;
Rote Punkte sind angegeben bzw. bekannt, dadurch auch der Raduis bekannt.
Möchte nun den Kreisbogen in Matlap angezeigt bzw. geplottet haben (in meiner Zeichnung in Schwarz).

Vielen Dank schon mal Smile

 Beschreibung:

Download
 Dateiname:  Unbenannt.jpg
 Dateigröße:  75.73 KB
 Heruntergeladen:  27 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 20.517
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 01.08.2019, 09:53     Titel:
  Antworten mit Zitat
Hallo,

du musst zunächst die Gleichung des Kreises ermitteln, insbesondere den Mittelpunkt. Dann kannst du die Kreislinie plotten wie jede andere Kurve auch.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Entwickler
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 01.08.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.08.2019, 10:17     Titel:
  Antworten mit Zitat
Hallo Harald, danke erstmal für die schnelle Antwort Smile

Also Mittelpunkt ist bekannt [Xm,Ym] = [20.0183, -2.1856]
Radius r = 4.2227
Punkt 1= [16.9753, 0.7421]
Punkt 2= [19.7603, 2.0292]
hier sind die genauen angaben, mir fällt es schwer, dies in eine Gleichung zu bringen.
Wollte halt den Teilkreis von Punkt1 bis Punkt2 zeichnen lassen. Am liebsten wär mir hierzu eine Matlab Code damit ich genau sehe wie es gemacht wird. Meine eigene Versuche hatten kein Hand und Fuß :S
Mit freundliche Grüße
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 20.517
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 01.08.2019, 10:39     Titel:
  Antworten mit Zitat
Hallo,

bitte generell die eigenen Versuche posten, damit man darauf aufbauen kann.

Code:
C = [20.0183, -2.1856];
r =  4.2227;
P1= [16.9753, 0.7421];
P2= [19.7603, 2.0292];
angle1 = atan2(P1(2)-C(2), P1(1)-C(1)); % Wínkel zur x-Achse von Punkt 1
angle2 = atan2(P2(2)-C(2), P2(1)-C(1)); % Wínkel zur x-Achse von Punkt 2
theta1 = min(angle1, angle2);
theta2 = max(angle1, angle2);
theta = linspace(theta1, theta2, 50);
x = C(1) + r*cos(theta);
y = C(2) + r*sin(theta);
plot(x, y, 'b-', P1(1), P1(2), 'rx', P2(1), P2(2), 'rx')


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Entwickler
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 01.08.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.08.2019, 10:54     Titel:
  Antworten mit Zitat
Super, genau was ich wollte.. Ok, weiß ich für nächstes mal bescheid, werde dann einen Code dazu Posten..
Vielen Lieben Dank Smile
Einen schönen Tag noch
Private Nachricht senden Benutzer-Profile anzeigen
