wie plot man ein Histogramm in 12-bit Darstellung?


real_dow
Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 26.04.10
Wohnort: Hannover
Version: ---
     Beitrag Verfasst am: 05.06.2010, 15:15     Titel: wie plot man ein Histogramm in 12-bit Darstellung?
  Antworten mit Zitat
hallo alle,

also in meinem Projekt, ich soll ein Histogramm in 12-bit Darstellung plotten, aber das Histogramm kommt von 16-bit image.. mit ImageJ kann ich das sehr einfach machen, ich brauche nur das Bild durch 16 teilen, und das Histogramm, das vor und nach durch 16 geteilt wird, sieht gleich aus (sieh mal auf Anhang)

aber ich weiss wie macht man das in matlab.. mein code ist so geschrieben:
Code:

f = imread('D:\.....\20091007080643421.tif');
imhist(f), ylim([0,21000]); %figure 1
g = imdivide(f,16);
figure, imhist(g), ylim([0,21000]); %figure 2
figure, imhist(g), ylim([0,21000]), xlim([0,4096]); %figure 3



so ich hab in matlab das Image durch 16 mit dem Funktion imdivide gemacht, aber das geplotte Histogramm sieht ganz anders als die Originale.. (sieh mal auf Anhang)

kann jemand mir bitte helfen?

Gruß,
Dalle

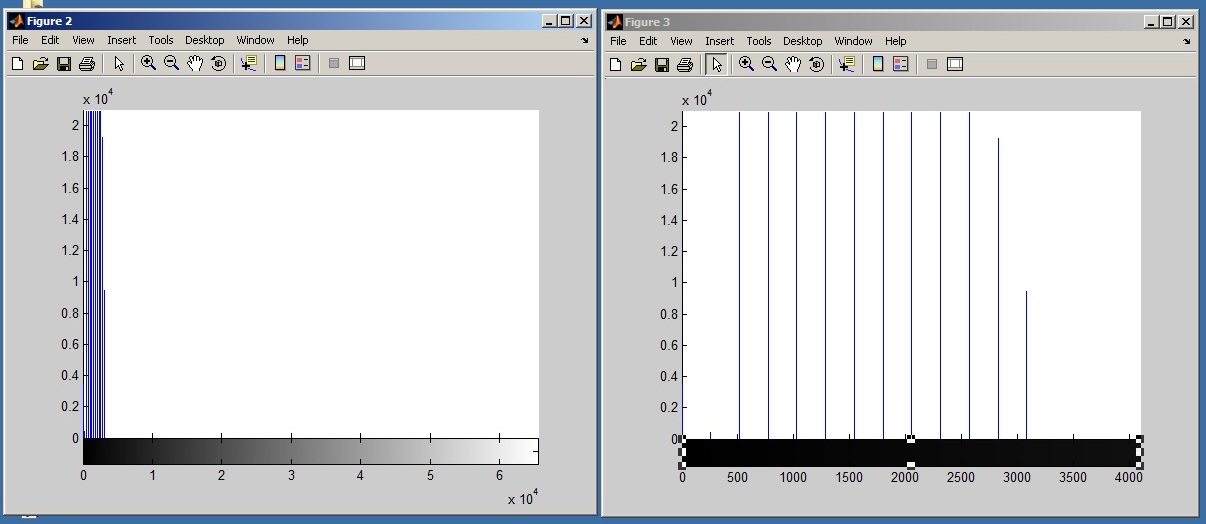

histogram matlab-2.jpg
 Beschreibung:
Figure2 & 3 sind gleich, figure3 die x-achse Skalierung ist auf 12-bit (0-4096) angepasst.

Download
 Dateiname:  histogram matlab-2.jpg
 Dateigröße:  96.37 KB
 Heruntergeladen:  731 mal

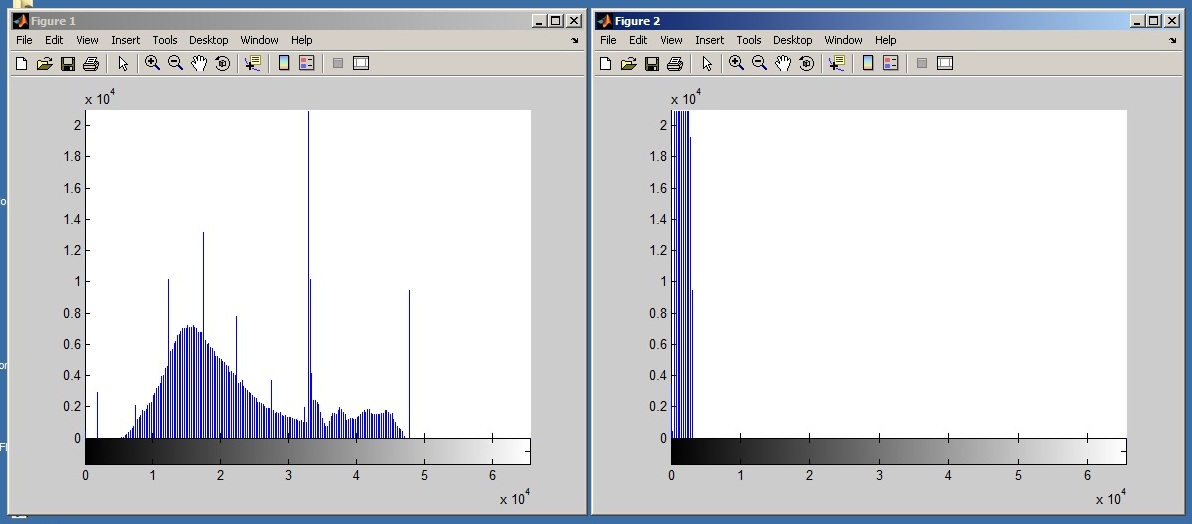

histogram matlab-1.jpg
 Beschreibung:
Figure1=normale histogramm
Figure2=histogramm von dem durch 16 geteilten Bild

Download
 Dateiname:  histogram matlab-1.jpg
 Dateigröße:  95.82 KB
 Heruntergeladen:  704 mal

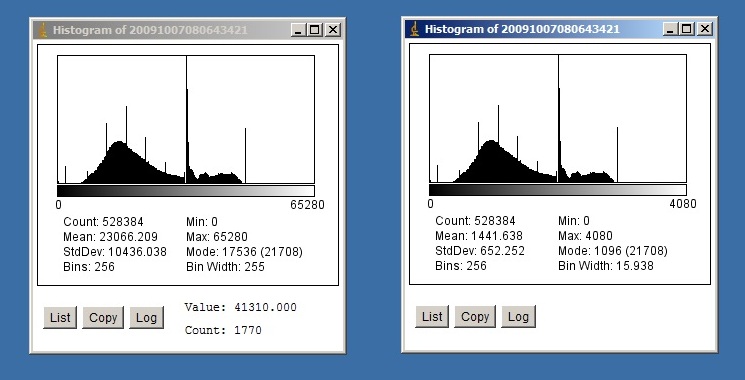

histogram imageJ.jpg
 Beschreibung:
die beiden Histogramme von ImageJ

Download
 Dateiname:  histogram imageJ.jpg
 Dateigröße:  65.03 KB
 Heruntergeladen:  638 mal
