Wie plotte ich wie in dieser Abbildung?



Michael1977

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.04.2021, 11:20     Titel: Wie plotte ich wie in dieser Abbildung?
  Antworten mit Zitat
Hallo Matlabfreunde,

ich habe eine Frage, bei der ich leider nichts mehr finde.

Wie kann ich mit heatmap derart plotten, dass ich 4 verschiedene Farben habe, anstatt solch eine kontinuierliche Verteilung bei der Colorbar?

Also ich möchte z.B. eine Tabelle plotten, die einzelnen Zellen sollen jedoch - je nach Wert, entsprechend farblich ausgefüllt werden.

Auf der x-Achse steht z.B. die Zeit diskret von 0 bis 10 sekunden (in diskreten Schritten, jeweils 1s)
Auf der y-Achse die Kraft von 0 bis 10 N (jeweils 1 N-Schritte )

Dazwischen sind 10 x 10 Felder, die nun farblich entsprechend ausgefüllt werden müssen.

D.h. die insgesamt 100Felder haben einen Wert zwischen 1 und 4.

Wenn ein Feld den Wert 1 hat, dann 1 reinschreiben und rot machen
Wenn ein Feld den Wert 2 hat, dann 2 reinschreiben und grün machen
Wenn ein Feld den Wert 3 hat, dann 3 reinschreiben und gelb machen
Wenn ein Feld den Wert 4 hat, dann 4 reinschreiben und weis machen

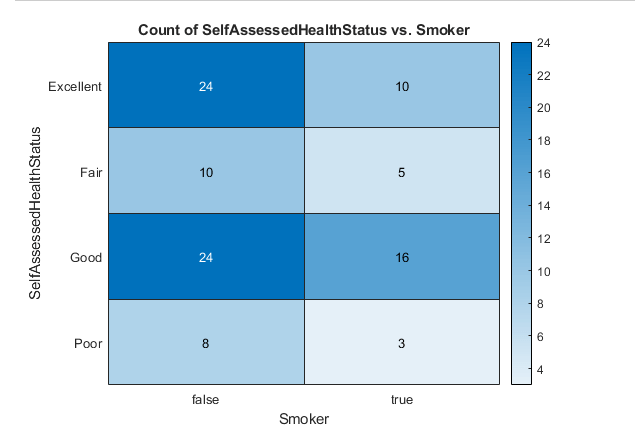

 Beschreibung:
https://www.mathworks.com/help/matlab/ref/heatmap.html

Download
 Dateiname:  Heat.PNG
 Dateigröße:  18.51 KB
 Heruntergeladen:  15 mal
 Beschreibung:
So sollte das aussehen, nur halt in 4 diskreten Farben statt eine kontinuierliche Farbe.

Zudem wäre es interessant, ob man auch die Colorbar diskret statt kontiniuerlich zeigen könnte-

Download
 Dateiname:  Heat.PNG
 Dateigröße:  18.51 KB
 Heruntergeladen:  13 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 23.001
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 12.04.2021, 11:49     Titel:
  Antworten mit Zitat
Hallo,

z.B. so:
Code:
data = randi(4, 10, 10);
h = heatmap(data);
h.Colormap = [1 0 0; 0 1 0; 1 1 0; 1 1 1];
h.ColorLimits = [0.5, 4.5];


Weiterführend siehe hier:
https://de.mathworks.com/matlabcent.....olorbar-of-heatmap-string

Grüße,
Harald
