Wie Punkt modelieren?


Motorradfahrer
Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 15.04.15
Wohnort: München
Version: ---
     Beitrag Verfasst am: 16.04.2015, 09:27     Titel: Wie Punkt modelieren?
  Antworten mit Zitat
Hallo Zusammen,

ich bin relativ neu hier und hätte eine Anfängerfrage:

Ich möchte mir durch eine Vektorkette einen Punkt B beschreiben.

Die Lage vom Punkt B ist immer abhängig von der Lage des Punktes A.

Der Vektor von A nach B lautet
Code:
V_AB = [10 10];


Der Punkt A sollte im Koordinatenursprung liegen A(0/0), dieser kann jedoch in y um +-1 (und allen Werten dazwischen) aufgrund von Montagetoleranzen (praktisches Bsp.) schwanken.

Folgedessen würde ich meinen Vektor von 0 nach A wie Folgt definieren:

Code:
V_0A = [0 0+t]
t = [-1:0.01:1]


Jetzt baue ich meine Vektorkette zu B

V_0B = V_0A + V_AB (soweit ich weiß, mathematisch korrekt)

Code:

V_AB = [10 10];
V_0A = [0 0+t];
t = [-1:0.01:1];
V_0B = V_0A + V_AB;




Jetz kommt meine große Frage:

Wie kann ich mir einen Plot erstellen lassen, der mir die y Koordinate vom Punkt B in abhängigkeit der Toleranz t darstellt?

Dieser zusammenhang müsste doch darstellbar sein?

Bis jetzt immer versucht:
Code:
figure;
plot(t,V_0B(:,1));



Doch das stellt mir immer den gleichen Wert vom Vektor 0B dar.

Ich würde mich sehr sehr freuen, wenn mir jemand sagen kann, wie ich es richtig mache?

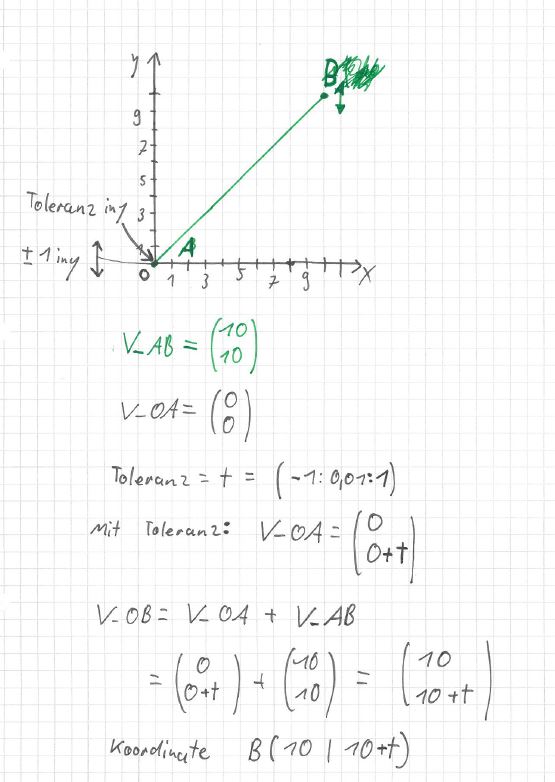

Angefügt noch eine Skizze von meinem Vorhaben.

Liebe Grüße

Motorradfahrer

P.S. ich habe diese Frage schon mal ähnlich gestellt, jedoch jetzt nochmal etwas reduzierter und detailierter Smile beschrieben.

 Beschreibung:

Download
 Dateiname:  Matlabproblem.jpg
 Dateigröße:  59.61 KB
 Heruntergeladen:  233 mal
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 16.04.2015, 09:51     Titel:
  Antworten mit Zitat
hallo. bitte erstelle nicht einfach nochmal die selbe frage neu. wenn du neue sachen hast oder bessere erklärungsversuche kannst du das an den alten post anhängen. desweiteren kann ich dir nur raten dich an meinen und sebans vorschlag zu halten das getting startet von matlab zu lesen. du machst die selben grundlegenden fehler wie in deinem anderen post.
Code:
V_AB = [10 10];
V_0A = [0 0+t];
t = [-1:0.01:1];
V_0B = V_0A + V_AB;

macht absolut keinen sinn. t ist zum zeitpunkt der benutzung bei V_0A noch nicht bekannt. außerdem versuchst du dann zwei vektoren vollkommen unterschiedlicher länge zu addierne.
Code:
V_AB = [10 10];
t = [-1:0.01:1];
V_A=[zeros(numel(t),1),t'];
V_B=V_A+repmat(V_AB,size(V_A,1),1);
plot(V_B(:,1),V_B(:,2))

Code:

wir haben dir gestern schon gesagt warum er das macht. 3 mal Smile
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

Motorradfahrer
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 15.04.15
Wohnort: München
Version: ---
     Beitrag Verfasst am: 16.04.2015, 10:05     Titel:
  Antworten mit Zitat
Hi Winkow,

Ich kannte mich gestern schon nicht mehr aus, daher habe ich jetzt das gleiche Prinzip auf ein einfaches Beispiel nochmal bezogen, um von vorne zu beginnen.

Der von Dir soeben gepostete code:

Code:

V_AB = [10 10];
t = [-1:0.01:1];
V_A=[zeros(numel(t),1),t'];
V_B=V_A+repmat(V_AB,size(V_A,1),1);
plot(V_B(:,1),V_B(:,2))



Stellt der das dar, was ich versuche darzustellen?

Hab leider gerade kein Matlab zur Hand Smile

Danke noch für Deine/eure Bemühungen mir(einem schweren Fall) zu helfen.

Liebe Grüße

Edit:

Ich glaube ich habe so fast verstanden, warum er das macht.

Die Frage ist, wie mache ich es, damit er mir die "Bewegung/Lagen" Des Punktes B Plottet? Oder beschreibt das der von Dir soeben geposteter Code?
Private Nachricht senden Benutzer-Profile anzeigen

Motorradfahrer
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 15.04.15
Wohnort: München
Version: ---
     Beitrag Verfasst am: 16.04.2015, 15:57     Titel:
  Antworten mit Zitat
Hallo Winkow,

ausgezeichnet, genau so wollte ich, dass es aussieht in dem Beispiel.

Jetz muss ich nur noch nachvollziehen, wie das funktioniert.

Danke dir!

Liebe Grüße
