Verfasst am: 07.04.2011, 14:55 Titel: Wirklich 3 dimensionaler Plot

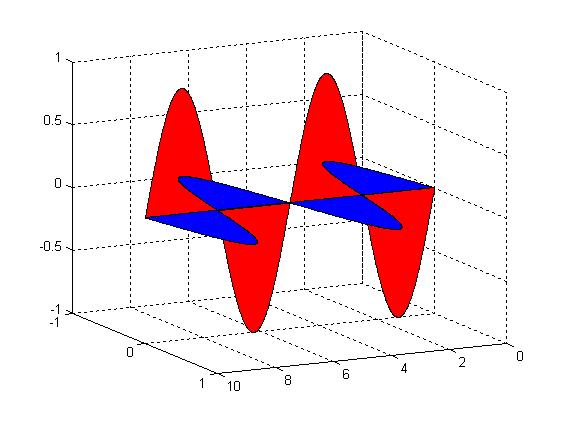

Mein Problem ist dass mein 3D Plot nicht wirklich 3D ist. Je nachdem wie ich drehe ist mal alles rote forne, mal alles blaue. Was wirklich, geometrisch hinten und forne ist (im Vordergrund, im Hintergrund) scheint nicht relevant zu sein. Ich hätte aber gerne einen dreidimensionalen Plot!

Weiss jemand an was dass es leigen könnte? Darf ich kein fill3 machen?


Beschreibung:

pseudo 3d

Download

Dateiname:


Dateigröße:

32.79 KB

Heruntergeladen:

537 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 08.04.2011, 23:24 Titel: Re: Wirklich 3 dimensionaler Plot

Hallo Boojakascha,

Das sieht ja krass aus! Kannst Du posten, wie Du den Plot erstellt hast? Eigentlich sollte der 3D-Plot auch wirkluch dreidimensional sein.

Gruß, Jan

Boojakascha

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 07.04.11

	Wohnort: ---

	Version: ---

Verfasst am: 09.04.2011, 11:58 Titel: Re: Wirklich 3 dimensionaler Plot

Jan S hat Folgendes geschrieben:

Kannst Du posten, wie Du den Plot erstellt hast? n

Hier:

Code:

% Linear Polarisiertes Licht
clc
clear

% Konstanten
%---------------
c = 299792458; % m/s
nue = 6e7; % Hz

% Variablen
E0 = [0;1;1];
t = 10; % s (= t0)
phase = 0;

x = [0:0.00923:10]; % x Punkte
N = length(x); % Anzahl Punkte

% Funktion
%-------------

E = sin(2*pi*nue*(t - x/c) + phase );

fill3(x,zeros(1,N),E,'r'), grid;
hold on
fill3(x,E,zeros(1,N),'b')
hold off

Funktion ohne Link?

Es ist wirklich sehr schade. Ich habe jetzt versucht die Sache in Mathematica zu zeichnen, aber das kann nicht horizontal fillen ^^ ach ach...

Ich mache es jetzt so:

Code:

fill3(x,zeros(1,N),E,'r'), grid;
hold on
plot3(x,E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.9*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.8*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.7*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.6*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.5*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.4*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.3*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.2*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.1*E,zeros(1,N),'k','LineWidth',w)
plot3(x,0.01*E,zeros(1,N),'k','LineWidth',w)
xlabel('x')
ylabel('H')
zlabel('E')
hold off

Funktion ohne Link?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 12.04.2011, 00:15 Titel: Re: Wirklich 3 dimensionaler Plot

Hallo Boojakascha,

Wenn Du per FILL3 in eine FIGURE zeichnest und dabei den Painters Renderer verwendest, kommt es zu diesen sehr schrillen Artefakten: Painters zeichnet die Objekte in der Reichenfolge ihrer Erstellung. Das ist in 3D natürlich unsinnig.

Nun, dann dachte ich, ZBuffer wäre besser geeignet:

Code:

c = 299792458;
nue = 6e7;
E0 = [0;1;1];
t = 10;
x = 0:0.00923:10; % Ohne eckige Klammern effizienter!
N = length(x);
E = sin(2*pi*nue*(t - x/c));

figure('Renderer', 'ZBuffer');
fill3(x,zeros(1,N),E,'r');
grid on
hold on
fill3(x,E,zeros(1,N),'b');

Funktion ohne Link?

Selten haben ich so einen Quatsch gesehen! Da stimmt wirklich gar nichts (zumindest in Matlab 2009a): Zum Teil werden die Flaächen ausserhalb der Fläche eingefärbt, sind pixel-weise durchsichtig, und haben verblüffende Umrandungen:

Köstlich.
Aber ordentlich sah es dann aus nach:

Code:

set(gcf, 'Renderer', 'OpenGL');

Funktion ohne Link?

Oder gleich im FIGURE-Kommando einfügen.

Gruß, Jan

Boojakascha

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 07.04.11

	Wohnort: ---

	Version: ---

Verfasst am: 12.04.2011, 16:18 Titel:

@ Jan S

Vielen lieben Dank, so hat es jetzt echt geklappt =)
Ach ach, was ich an Zeit verbuttert habe^^ Aber nur so lernt man

Wusste garnicht dass man den Renderer ändern kann. Der hat ja anscheinend einen grossen Einfluss auf die Bildqualität des .eps!

Aber so ist jetzt hübsch Smile

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 14.04.2011, 15:31 Titel:

Hallo Boojakascha,

EPS werden eigentlich nur mit dem Painters-Renderer als Vektorgrafiken geschrieben. Mit ZBuffer und OpenGL werden auch im EPS nur Pixel-Grafiken eingebettet. Am Bildschirm sieht das gut aus, im Ausdruck meistens nicht so sehr.

Gruß, Jan
