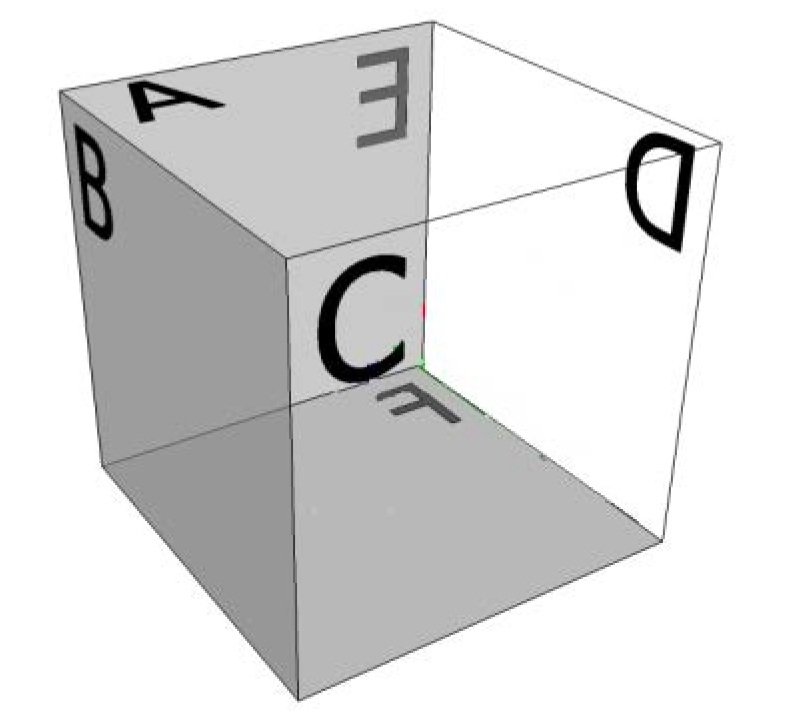

bisher bin ich über die Suche super mit meinen Matlabproblemen weiter gekommen. Jetzt stehe ich aber vor einem Problem, was ich noch nicht lösen konnte. Ich versuche die Seiten eines Würfels zu beschriften und zwar so, dass wenn ich die Figure drehe sich die Beschriftungen mitdrehen und auf den Seiten verbleiben. Im Anhang ist ein Beispielbild wie es aussehen soll. Den Würfel plotte ich wie folgt:
Z = [0 , 0 ; 0 , 0];
mesh(X, Y, Z,'EdgeColor','red','facealpha',0), axis equal; hold on
mesh(Y, Z, X,'EdgeColor','red','facealpha',0), axis equal; hold on
mesh(Z, X, Y,'EdgeColor','red','facealpha',0), axis equal; hold on
Z = [150 , 150 ; 150 , 150];
mesh(X, Y, Z,'EdgeColor','red','facealpha',0), axis equal;hold on
mesh(Y, Z, X,'EdgeColor','red','facealpha',0), axis equal;hold on
mesh(Z, X, Y,'EdgeColor','red','facealpha',0), axis equal;hold on
Habe jetzt eine unschöne aber funktionierende Lösung gefunden. Mit dem Tool digitize.m habe ich mit Paint erzeugte Buchstaben in Koordinaten umgewandelt und dann mit
als Linien gezeichnet.
Nicht schön, aber funktioniert erstmal. Wenn jemand ne bessere Idee hat, bin ich immernoch an einer ordentlicheren Lösung interessiert.
