Verfasst am: 03.02.2012, 21:19 Titel: x-Achse wird nicht richtig beschriftet

Hallöchen,

ich habe für meine Masterthesis verschiedene Berechnungen in Matlab gemacht. Es sind insgesamt 8 an der Zahl, die ich schlussendlich in einem plot anzeigen möchte. Hierfür verwende ich die bar fct.
So weit so gut. Bis jetzt sieht alles gut aus. Nur die x-Achse ist nicht richtig beschriftet. Ich möchte in meiner Grafik die Zahlen tiefgestellt haben. Mit XTickLabel funktioniert dies aber nicht. Gibt es noch eine andere Darstellungsform, wie ich das realisieren kann?

Hier mal der Code zu dem plot:

Code:

figure
Y = [Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8]; % das sind meine errechneten Werte
bar(Y,'black')
set(gca,'XTickLabel',{'R_1','R_2','R_3','R_4','R_5','R_6','R_7','R_8'}); %das ist die Beschriftung, deren Zahlen tiefgestellt werden sollen.
xlabel('Anzahl der Berechnungen')
ylabel('Überlebenswahrscheinlichkeit')
ylim([0.80 0.905])
grid on

Funktion ohne Link?


Beschreibung:

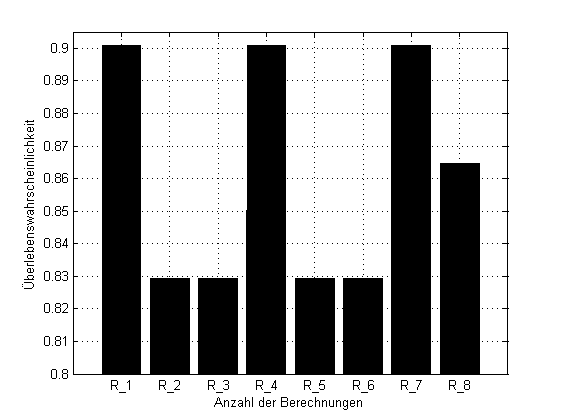

Hier ist das Bild mit den Werten und den unschönen Unterstrichen.

Download

Dateiname:


Dateigröße:

5.57 KB

Heruntergeladen:

792 mal

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 05.02.2012, 19:45 Titel:

Hallo,

mir ist keine elegante Lösung hierfür bekannt. Wenn es nur um einen Graphen geht, kannst du die Labels entfernen und mit GTEXT selbst setzen.

Grüße,
Harald

eupho

Forum-Meister


	Beiträge: 777

	Anmeldedatum: 07.01.09

	Wohnort: Marburg

	Version: R2009b

Verfasst am: 05.02.2012, 20:04 Titel:

Das spuckt google aus und sollte dir weiterhelfen:

http://www.mathworks.com/matlabcent.....view_thread/163920#416254
http://www.mathworks.de/support/sol.....ex.html?solution=1-5HAF0I

ponjio

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 18.04.11

	Wohnort: ---

	Version: ---

Verfasst am: 29.02.2012, 15:11 Titel:

Ich möchte jetzt kein neues Thema eröffnen, wenn ich hier dieses noch weiter nutzen kann. Ich habe das Problem, dass ich nen barplot machen möchte. Soweit so gut: Achsen sind alle ordnungsgemäß beschriftet, bars sehen gut aus, aber ich habe zu große Abstände zwischen den einzelnen Balken. Irgendwie bin ich aus der Hilfe auch nicht schlau geworden. Hier mal mein Code zu der Berechnung:

Code:

r1=0.996;
r2=0.98;
r3=0.987;
r4=0.993;
r5=0.92;
r6=0.999;

A1=r1*r4*r5*r6;

A2=(r1+r2-r1*r2)*r4*r5*r6;

A3=(r1*r4+r3-r1*r4*r3)*r5*r6;

A4=((r1+r2-r1*r2)*r4+r3-(r1+r2-r1*r2)*r4*r3)*r5*r6;

figure
Y = [A1 A2 A3 A4];
bar(Y,0.5,'black')
set(gca,'XTickLabel',{'A','B','C','D'});
ylim([0.9 0.92])
grid on

Funktion ohne Link?

Vermutlich ist es total trivial, aber ich bekomme es einfach nicht hin. Vielen Dank schonmal für eure Hilfe.
