X-Achsenbeschriftung verschiebt sich nicht!



Matlab_Joe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.02.2014, 10:24     Titel: X-Achsenbeschriftung verschiebt sich nicht!
  Antworten mit Zitat
Hallo Zusammen,
ich habe folgendes Problem:

Ich lese in einem m-File eine Textdatei mit Messwerten ein. Diese rechne ich in Prozent um und plotte sie anschließend mit einem "bar" -Plot.
Dann stelle ich verschiedene Parameter (title,xlabel,ylabel, etc.) ein.

Soweit funktioniert alles wunderbar und der Plot sieht auch gut aus.

Wenn ich aber jetzt die x-Achsenbeschriftung drehe, damit sich die X-Ticks nicht überlagern, dann verschiebt sich meine Beschriftung nicht unterhalb der gedrehten X-Ticks, sondern bleibt mitten drin stehen, so dass sich die Beschriftung und die X-Ticks dann überlagern...

Wie kann ich das ändern, dass sich die x-Achsenbeschriftung (xlabel) automatisch unter die X-Ticks verschiebt?


Code:
v_T_per = BerechnungProzentVector(v_T_roh);

v_T_XLabel = (0:10:310);

% Plotten Geschw. %
figure(1);
sub4 = subplot(3,2,4);
bar(v_T_XLabel,v_T_per);
xlim([0,310]);
title('Geschwindigkeit','FontSize',18);
xl = xlabel('Geschwindigkeitsklassen [km/h]');
ylabel('Verteilung [%]');
grid on;
set(gca, 'XTick', 0:10:310, 'Position',[0.5303 0.5638 0.3747 0.25]);
%set(xl,'POsition',[155 -2]);
rotateticklabel(gca,90);
text(25,12,'(EM/VKM Betrag gesamt)',...
'HorizontalAlignment','center','VerticalAlignment','middle','Margin',10,'FontSize',9);



Ich habe versucht, das xlabel mit
Code:
%set(xl,'POsition',[155 -2]);
zu verschieben und das hat auch geklappt, aber wenn sich nun die Y-Achseneinteilung ändert, so verschiebt sich das xlabel auch wieder mit!!


Ich hoffe Ihr könnt mir helfen.

Vielen Dank schon mal.
Jo


Matlab_Joe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.02.2014, 09:55     Titel:
  Antworten mit Zitat
hey,

vielleicht hab ich es zu schwierig ausgedrückt...
also,

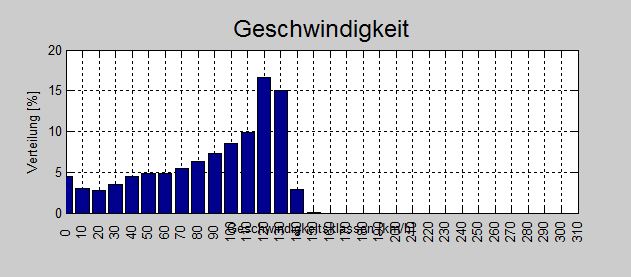

bei mir schaut der plot dann so aus wie im Anhang.

Frage: Kann man die X-Achsenbeschriftung so verschieben, dass sie sich nicht mit der X-Achseneinteilung überlagert?

 Beschreibung:

Download
 Dateiname:  v_t.jpg
 Dateigröße:  47.15 KB
 Heruntergeladen:  410 mal

denny
Supporter

Supporter



Beiträge: 3.853
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 19.02.2014, 12:58     Titel:
  Antworten mit Zitat
Hallo

Zitat:

Wenn ich aber jetzt die x-Achsenbeschriftung drehe, damit sich die X-Ticks nicht überlagern, dann verschiebt sich meine Beschriftung nicht unterhalb der gedrehten X-Ticks, sondern bleibt mitten drin stehen, so dass sich die Beschriftung und die X-Ticks dann überlagern...

XLABEL kann ja nicht wissen dass du rotateticklabel verwendest, also musst du dann auch die Position entsprechend anpassen


Zitat:

Wie kann ich das ändern, dass sich die x-Achsenbeschriftung (xlabel) automatisch unter die X-Ticks verschiebt?

Eine Möglichkeit wäre die Units des XLABELs umzustellen:
http://www.gomatlab.de/figure-xlabe.....eu-definieren-t25684.html
so ungefähr
Code:


v_T_per = round(rand(1,32)*100);

v_T_XLabel = (0:10:310);

% Plotten Geschw. %
hfig = figure();
% sub4 = subplot(3,2,4);
bar(v_T_XLabel,v_T_per);
xlim([0,310]);
title('Geschwindigkeit', 'FontSize', 18);
xl = xlabel('Geschwindigkeitsklassen [km/h]');
yl = ylabel('Verteilung [%]');


grid on;
rotateticklabel(gca,90);

set(xl, 'Units', 'pixel')
pos_ax   =  get(gca, 'Position');
set(gca,'Position', [pos_ax(1), pos_ax(1),  pos_ax(3),  pos_ax(3)]);
pos_xl(2)  = -30;
pos_ax     = getpixelposition(gca);
pos_xl(1)  = pos_ax(3)/2;
set(xl,'Position', pos_xl);
set(xl, 'Units', 'normalized')

text(25,12,'(EM/VKM Betrag gesamt)',...
'HorizontalAlignment','center','VerticalAlignment','middle','Margin',10,'FontSize',9);



Ansonsten musste das in RESIZE-FCN implementieren, dann wird die Position jedes Mal beim Verändern neu Berechnet.




Zitat:

zu verschieben und das hat auch geklappt, aber wenn sich nun die Y-Achseneinteilung ändert, so verschiebt sich das xlabel auch wieder mit!!

Was meinst du damit, Fenster Resize?
Private Nachricht senden Benutzer-Profile anzeigen

Matlab_Joe

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.02.2014, 17:43     Titel:
  Antworten mit Zitat
Super!! Vielen Dank!!

Hat mir sehr weitergeholfen!!!
