XCos Plot Problem - Achsen gespiegelt



Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2016, 09:46     Titel: XCos Plot Problem - Achsen gespiegelt
  Antworten mit Zitat
Hallo,

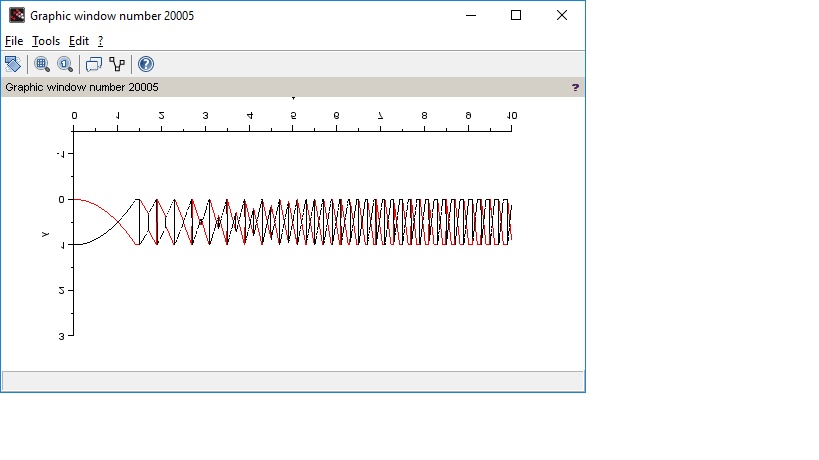

ich habe ein eigenartiges Grafikproblem. Nach dem Umstieg auf Windows 10 (Neuinstallation) und dem Installieren von Scilab 5.5.2 bekomme ich bei Verwendung von XCos selbst mit den integrierten Beispielen in sich gespiegelte Achsen. Ich hänge ein Bild an - es handelt sich um das Beispiel INTEGRATOR_m_1_Example.

Weiß da jemand Rat oder an wen man sich da bei Scilab wenden könnte?

Vielen Dank!

Liebe Grüße

Scilab_newbie

 Beschreibung:

Download
 Dateiname:  INTEGRAL_m_1_Example.jpg
 Dateigröße:  61.04 KB
 Heruntergeladen:  194 mal


Jan S
Moderator

Moderator


Beiträge: 10.619
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 16.05.2016, 12:43     Titel: Re: XCos Plot Problem - Achsen gespiegelt
  Antworten mit Zitat
Hallo,

Das Problem trat auch schon unter Win7/Scilab 5.5.1 auf:
http://mailinglists.scilab.org/Unex.....and-labels-td4031340.html

https://groups.google.com/forum/#!topic/comp.soft-sys.math.scilab/65ojbpCh_cY

Hier wird empfohlen, die Treiber der Grafik-Karten auf den neusten Stand zu bringen und "usecanvas(%T)" zu verwenden - siehe "help usecanvas".
Das findet zumindest Google dazu. Eine weitere aktive Suche im Netz bringt sicherlich mehr Details dazu.

Gruß, Jan

Zuletzt bearbeitet von Jan S am 19.05.2016, 18:30, insgesamt 2-mal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.05.2016, 03:06     Titel:
  Antworten mit Zitat
Da ist kein Text ersichtlich - Hat jemand eine Idee?

Liebe Grüße

Scilab_newbie

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.05.2016, 07:59     Titel:
  Antworten mit Zitat
Hallo - Problem gelöst!

Vielen Dank für die Infos - die Grafikanpassungen betreffen offenbar nur Scilab selbst (nicht XCos), das hat bei mir also nichts gebracht. Ein Treiberupdate ist nicht möglich, weil es sich um einen eingebauten Grafik Chip handelt, der von Intel für Windows 10 nicht weiterentwickelt wird.

Dennoch war der Hinweis auf ein Treiberproblem hilfreich - ich habe nach kompatiblen Grafiktreibern gesucht und probehalber den Originaltreiber von Microsoft installiert. Und siehe da: es funktioniert. Die Grafikausgaben werden jetzt richtig dargestellt.

Liebe Grüße

Scilab_newbie
