YTick auf rechter Seite ausstellen


peterle
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 18.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.02.2010, 15:22     Titel: YTick auf rechter Seite ausstellen
  Antworten mit Zitat
Hallo,

ich plotte 6 Kurven auf zwei Y-Achsen, die x-Achse ist dieselbe für alle Kurven. Dafür erstelle ich zunächst zwei Plots mit plotyy und füge dann per line() die restlichen Kurven für die jeweilige axes ein. Mein Problem ist, dass ich die YTicks der axes, die links stehen soll auch auf der der rechten Seite des Plots sehe. Wie kann ich es erreichen, dass die Ticks für axes(1) nur auf der linken, die fur axes(2) nur auf der rechten Seite sehe.

Code und Bild sind angehängt.

Code:

size_marker=16;
size_font=44;
width_line=4;
screen=get(0,'ScreenSize');
[ax_1,h_1,h_2]=plotyy([0.1:0.1:1], p_drop,[0.1:0.1:1],T_dif_fluid,'plot');
hold on
set(0,'DefaultLineLineWidth',width_line)
set(gcf,'Position',screen)
set(get(ax_1(1),'Ylabel'),'String','Pressure drop (\DeltaP) [Pa]','FontSize',size_font)
set(get(ax_1(2),'Ylabel'),'String','Temperature difference (\DeltaT) [K]','FontSize',size_font)
set(ax_1(1),'YColor','r')
set(ax_1(2),'YColor','k')
set(ax_1(1),'FontSize',size_font)
set(ax_1(2),'FontSize',size_font)
set(ax_1(1),'YLim',[0 max(p_drop)+100])
set(ax_1(1),'YTick',[0:250:max(p_drop)+100])
set(ax_1(1),'YAxisLocation','left')
set(ax_1(2),'YLim',[0 max(T_dif)+1])
set(ax_1(2),'YTick',[0:5:max(T_dif)+1])
set(ax_1(2),'YAxisLocation','right')
xlabel('Volumetric flow rate [l/min]','fontsize',size_font-6)
set(h_1,'LineStyle','None','Marker','o','Color','r','MarkerSize',size_marker)
set(h_2,'LineStyle','None','Marker','>','Color','k','MarkerSize',size_marker)
h_3 = line([0.1:0.1:1],T_dif,'Color','k','LineStyle','None','Marker','*','MarkerSize',size_marker,'Parent',ax_1(2));
h_4 = line(plot_vol, p_drop_quadratic_vol,'Color','r','Parent',ax_1(1));
set(get(get(h_4,'Annotation'),'LegendInformation'),'IconDisplayStyle','off');
h_5 = line(plot_vol, T_dif_fluid_hyperbel,'Color','k','LineStyle','-','Parent',ax_1(2));
set(get(get(h_5,'Annotation'),'LegendInformation'),'IconDisplayStyle','off');
h_6 = line(plot_vol, T_dif_hyperbel,'Color','k','LineStyle','-','Parent',ax_1(2));
set(get(get(h_6,'Annotation'),'LegendInformation'),'IconDisplayStyle','off');
legend_h=legend('\Delta P','\Delta T: (liquid inlet - liquid outlet)','\Delta T: (liquid inlet - cooling unit bottom)');
set(legend_h,'FontSize',size_font-6)
text(0.53,p_drop(6),'\leftarrow','FontSize',size_font+3,'Color','r')
text(0.23,600,'\rightarrow','FontSize',size_font+3)
text(0.235,400,'\rightarrow','FontSize',size_font+3)
[/code]

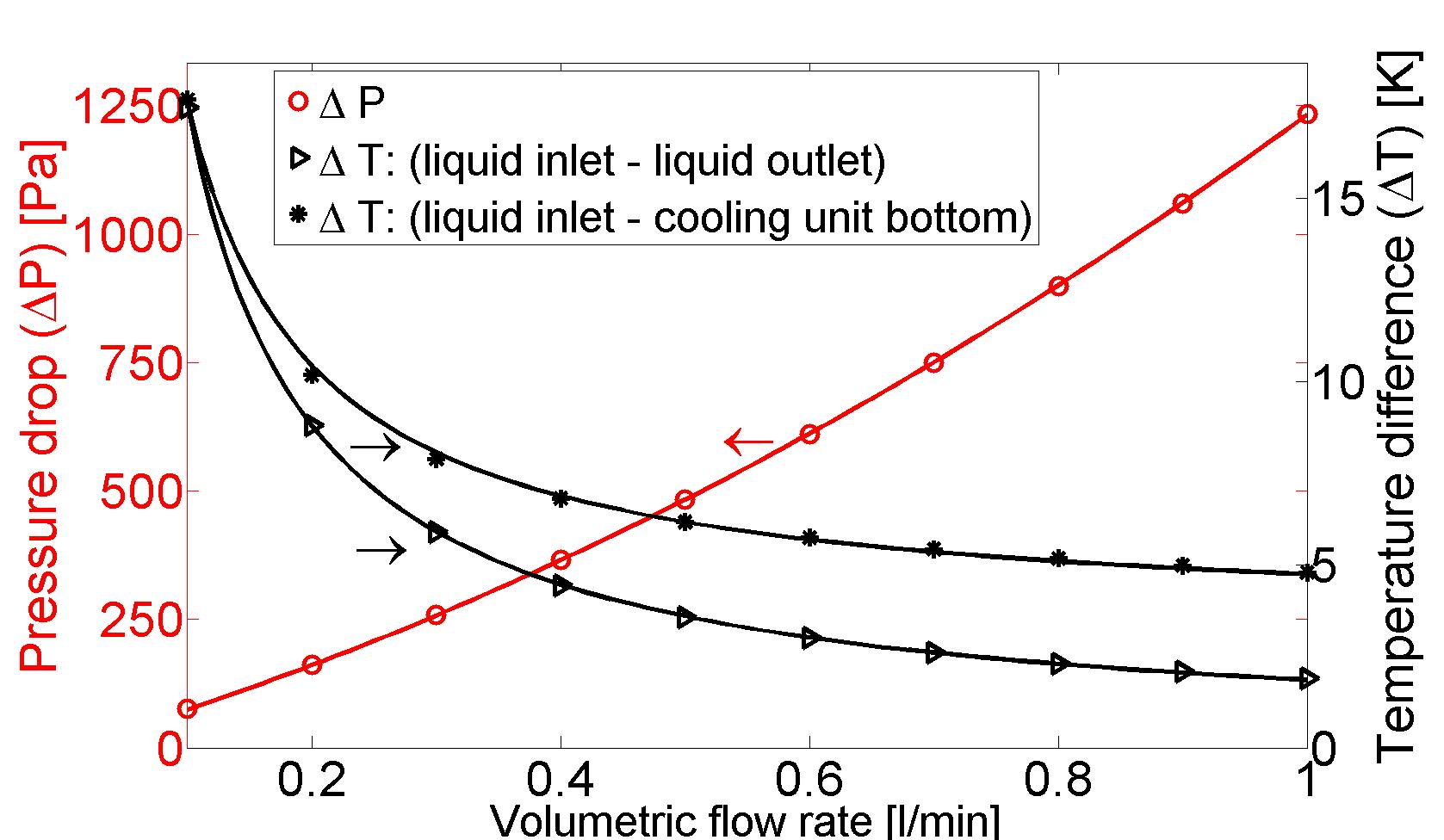

 Beschreibung:

Download
 Dateiname:  test.jpg
 Dateigröße:  154.01 KB
 Heruntergeladen:  674 mal
Private Nachricht senden Benutzer-Profile anzeigen


peterle
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 18.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.04.2010, 00:11     Titel:
  Antworten mit Zitat
Hallo,

ich habe bisher noch keine Antwort erhalten. Da ich das Bild aber nun ziemlich dringend für eine Publikation benötige, noch einmal die Frage, ob jemand eine Idee hat, wie man das Problem löst. Ich habe im Internet viel gestöbert, aber noch keine Lösung dazu gefunden.
Private Nachricht senden Benutzer-Profile anzeigen

Lord nibbler

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.04.2010, 12:25     Titel:
  Antworten mit Zitat
Hallo,

Ich kann mir vorstellen, dass es dafür keine saubere Lösung gibt, eine unschöne Lösung wäre über die ungewollten ticks linien in der hintergrundfarbe zu legen, dass würde sie verschwinden lassen würde aber nur mit genau der einstellung funktionieren. Aber für einen Plot zum drucken müsste das ja reichen.

Gruß Lord nibbler

peterle
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 18.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.04.2010, 13:03     Titel:
  Antworten mit Zitat
Hi,

das Paper ist fast fertig, noch die Feinheiten ausmerzen, dann ist es abgabebereit...
Ich bin erstaunt, dass Matlab keine saubere Lösung dafür anbietet. Den Forumseinträgen nach zu folgen, gibt es ein Bedürfnis dieses Problem zu lösen schon seit Jahren. Es gibt mehrere Workarounds, bisher habe ich die aber nur in englisch-sprachigen Foren gefunden, den meiner Meinung nach besten gibt es hier.

http://mathforum.org/kb/message.jsp.....geID=6868879&tstart=0

Viel Spaß damit
