Zacken in contour


Schmankerl
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 77
Anmeldedatum: 05.12.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.02.2013, 00:26     Titel: Zacken in contour
  Antworten mit Zitat
Hi nochmals,

habe einen contour plot erstellt aus 3 Matrizen, die alle die gleiche Größe haben, und an der GLEICHEN Stelle von 0 verschiedene Einträge.

Matrix "X": Temperatur
Matrix "Y": Druck
Matrix "ex_wirk_ges": Exergie

Temperatur hat Werte zwischen 274 und 1600
Druck 4.49e+04 und 3e+06

Was nun komisch ist, dass meine Isolinien Zacken im Verlauf haben, gerade am Anfang?
Wenn ich meine Schrittweite für den Druck bzw. Temperatur herunterschraube gibt es keine Zacken.

Dass es keine Isolinien bis herunter zur minimalen Temperatur 274 gibt, ist mir klar, da es dort natürlich nur 1 oder 2 Punkte gibt und man daher keine Isolinien zeichnen kann (diese verschwindinden dadurch).
Wieso es aber Zacken gibt nicht?

Hier mal mein Code für den Plot:

Code:
X(X==0)=NaN;
 Y(Y==0)=NaN;
 ex_Wirk_ges(ex_Wirk_ges==0)=NaN;

figure(1);
[C,h] = contour(X,Y,ex_Wirk_ges,20);
set(h,'ShowText','on','TextStep',get(h,'LevelStep'))
xlabel('Druck X');
ylabel('Temperatur Y');


Ich dachte mit der Filterung der 0 Werte könnte ich die Zacken beheben, das funktioniert aber leider nicht, hat jemand eine Idee?

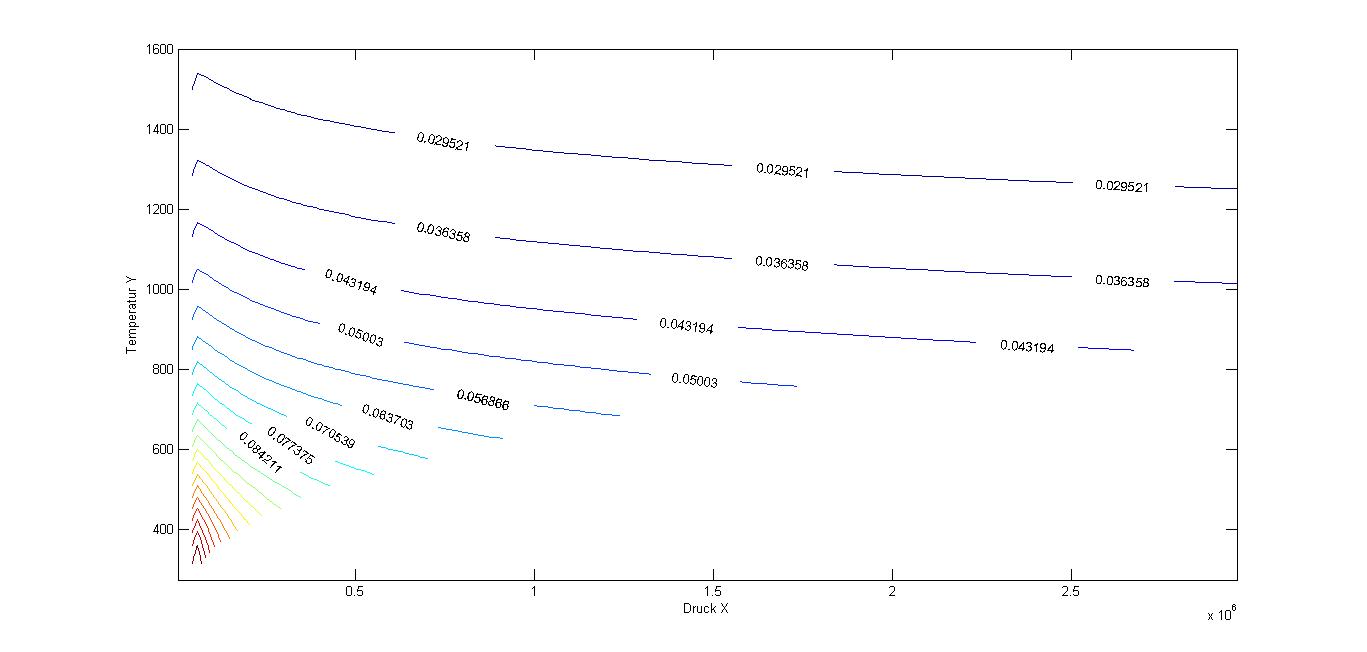

Plot im Anhang!

 Beschreibung:

Download
 Dateiname:  Zacken.jpg
 Dateigröße:  52.53 KB
 Heruntergeladen:  454 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.02.2013, 15:36     Titel:
  Antworten mit Zitat
Hallo,

die Zacken sollten in deinen Daten begründet sein. Ich würde es so interpretieren, dass wenn du in den Daten nach rechts gehst, die Werte zunächst kurz ansteigen und dann wieder abfallen.
Wenn du die Zacken nicht möchtest, müsstest du das Verhalten der Daten am linken Rand manipulieren. Ich halte es allerdings für fraglich, ob das gerechtfertigt ist.

Sollten die Daten nicht wie beschrieben sein, bitte Beispieldaten zur Verfügung stellen, so dass man das nachvollziehen kann.

Grüße,
Harald
