Zahlenwert suche



DI
Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 22.12.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.01.2018, 17:12     Titel: Zahlenwert suche
  Antworten mit Zitat
Hallo, ich bin ein absoluter Matlab Anfänger und bräuchte Hilfe.
Ich werte zur Zeit Reibungsversuche aus. Pro Versuch messe ich die statische Kraft, die Reibkraft und die Geschwindigkeit. Sie werden alle in einer CSV Datei abgespeichtert. Die statische Kraft und Reibkraft (hier als Kraft bezeichnet) sollen pro Zyklus genau dann ermittelt werden, sobald die Geschwindigkeit Null ist (siehe Bilder). Das Problem ist, man hat keinen genauen Messpunkt der auf der Null liegt, es soll der Übergang vom positiven ins negative betrachtet werden und es soll der Wert genommen werden, der am nächsten an der Null ist.

Ich habe einige Bilder im Anhang, die verdeutlichen sollen um was es geht.

Außerdem habe ich hier eine CSV-Datei einer Beispielmessung die ihr euch runterladen könnt:

https://www.dropbox.com/s/q90oszpf7.....3.steps.tracking.csv?dl=0

Das Einlesen der Datei funktioniert soweit.

Code:


clear all;
close all;

%%  Excel Datei Einlesen
[file,path]=uigetfile('*.*');
Pfad=fullfile(path,file);
[~,~,ExcelAll]=xlsread(Pfad);


% Zeit und Kraft extrahieren
Zeit  = cell2mat(ExcelAll(2:end,find((string(ExcelAll(1,:))) == 'Gesamtzeit (s)')));
Kraft = cell2mat(ExcelAll(2:end,find((string(ExcelAll(1,:))) == 'Kraft (N)')));
statisch = cell2mat(ExcelAll(2:end,find((string(ExcelAll(1,:))) == 'statische Kraft (N)')));
Geschwindigkeit = cell2mat(ExcelAll(2:end,find((string(ExcelAll(1,:))) == 'Geschwindigkeit (mm/s)')));




 Beschreibung:

Download

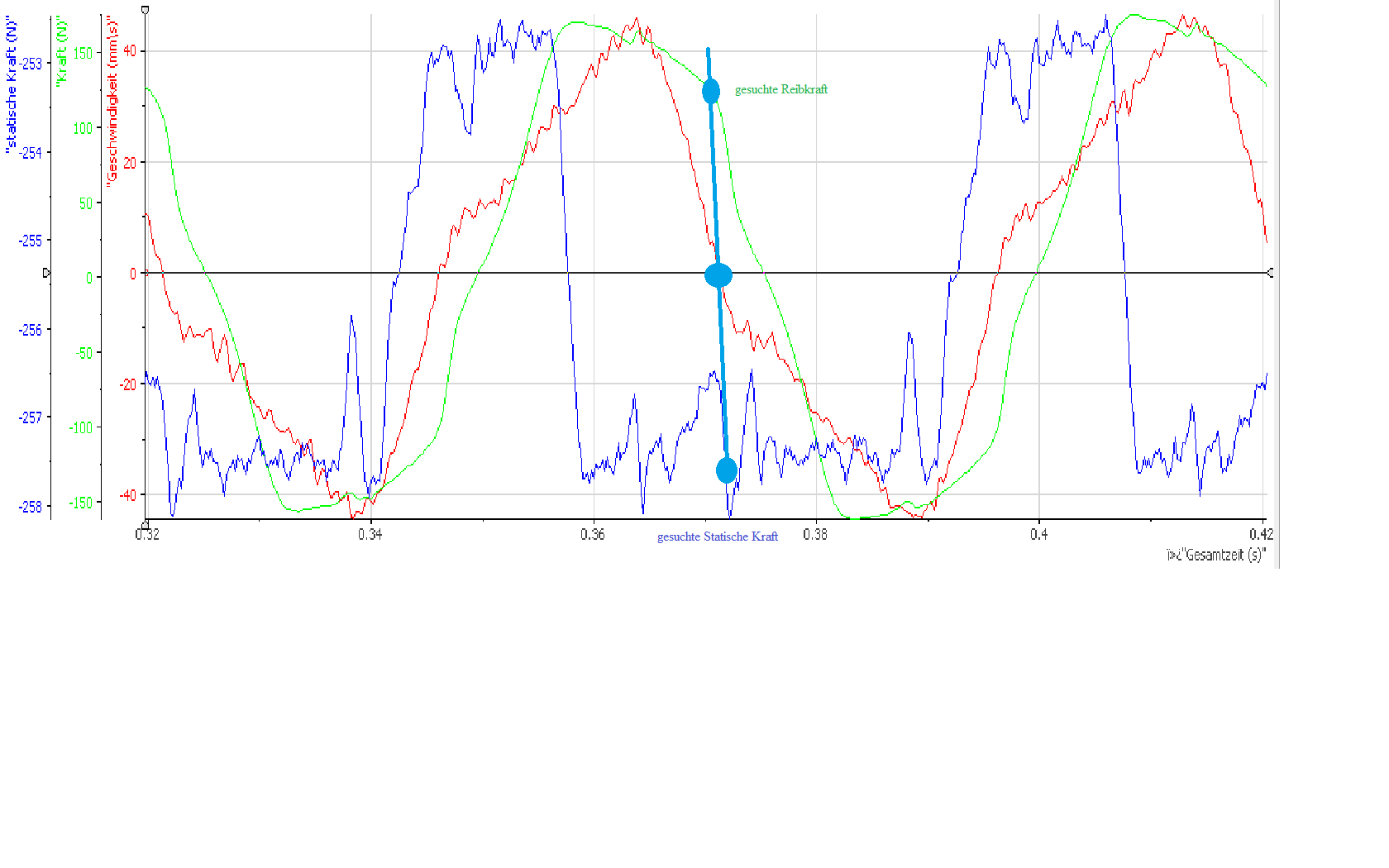

 Dateiname:  Auswertungsmethodik.png
 Dateigröße:  31.16 KB
 Heruntergeladen:  84 mal
 Beschreibung:

Download

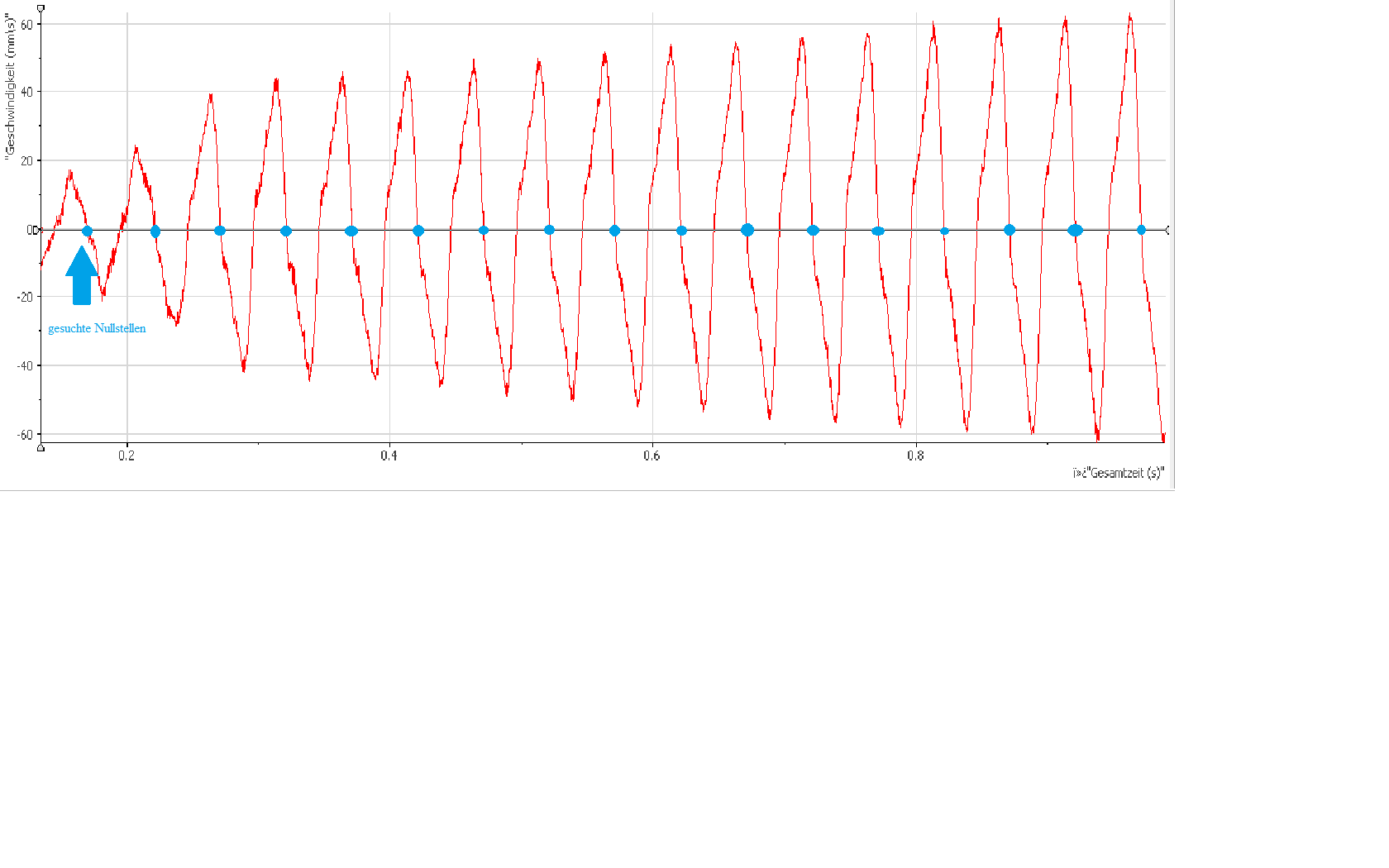

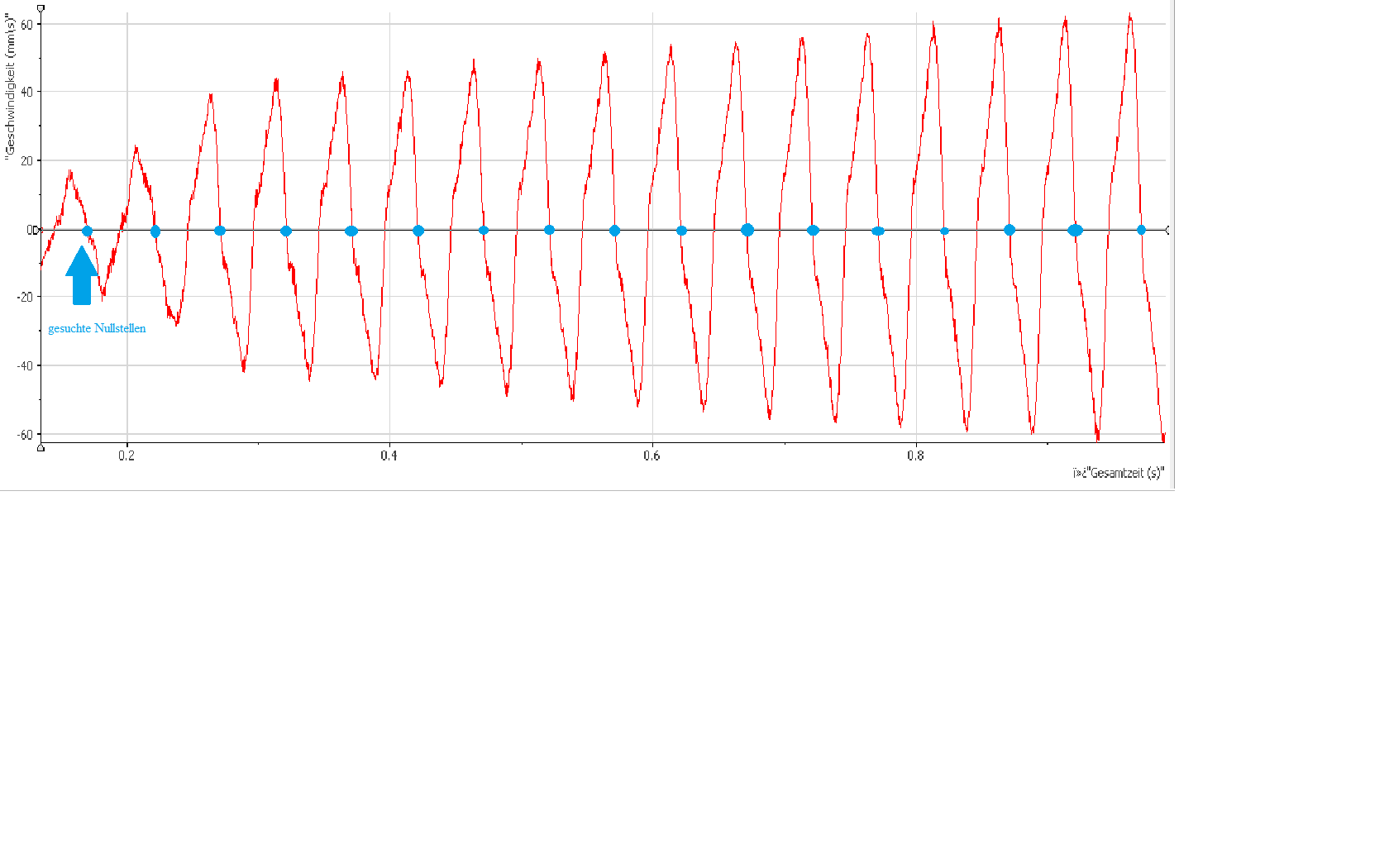

 Dateiname:  Geschwindigkeitsplot.png
 Dateigröße:  21.01 KB
 Heruntergeladen:  82 mal
Private Nachricht senden Benutzer-Profile anzeigen


SigiSorglos
Forum-Century

Forum-Century


Beiträge: 147
Anmeldedatum: 24.09.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.01.2018, 17:29     Titel:
  Antworten mit Zitat
Folgendes sollte funktionieren:

Code:
crossings = diff(sign(Geschwindigkeit));
indx_down = find(crossings<0); % Nulldurchgänge von positiv zu negativ finden

plot(Zeit(indx_down),Geschwindigkeit(indx_down),'ro')

Private Nachricht senden Benutzer-Profile anzeigen

DI
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 22.12.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.01.2018, 18:24     Titel:
  Antworten mit Zitat
SigiSorglos hat Folgendes geschrieben:
Folgendes sollte funktionieren:

Code:
crossings = diff(sign(Geschwindigkeit));
indx_down = find(crossings<0); % Nulldurchgänge von positiv zu negativ finden

plot(Zeit(indx_down),Geschwindigkeit(indx_down),'ro')



Kriege sowas geplotet

aa.fig
 Beschreibung:

Download
 Dateiname:  aa.fig
 Dateigröße:  13.74 KB
 Heruntergeladen:  67 mal
Private Nachricht senden Benutzer-Profile anzeigen
