Zeichnen von Punkten sowie Richtungspfeile in contour


Wimmie

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.06.2011, 16:51     Titel: Zeichnen von Punkten sowie Richtungspfeile in contour
  Antworten mit Zitat
Hallo zusammen,

verzweifele schon den ganzen Nachmittag daran, Punkte in ein einfaches Höhenliniendiagramm zu plotten.

Ich habe nun schon das Internet danach durchforstet sowie die Hilfe-Bibliothek von Matlab durch gesucht, leider ohne Erfolg.

Ich habe folgenden Plotbefehl mit dem ich mein Höhenliniendiagramm zeichne:

Code:

% Errechnete Punkte des DFP-Verfahrens
x_0=[2;3];
x_1=[0;1];
x_2=[0;0];
% Aufspannen des Koordinatensystems
x1=0:0.25:5;
x2=0:0.25:10;
[x1,x2] = meshgrid(x1,x2);
% Plot der Höhenlinien
f = (4*x1.^2)-(4*x1.*x2)+(2*x2.^2);
contour(x1,x2,(f),250);



Hier rein sollten aber noch die Punkte des DFP-Verfahrens, sowie Verbindungspfeile zwischen x0 --> x1 --> x2.

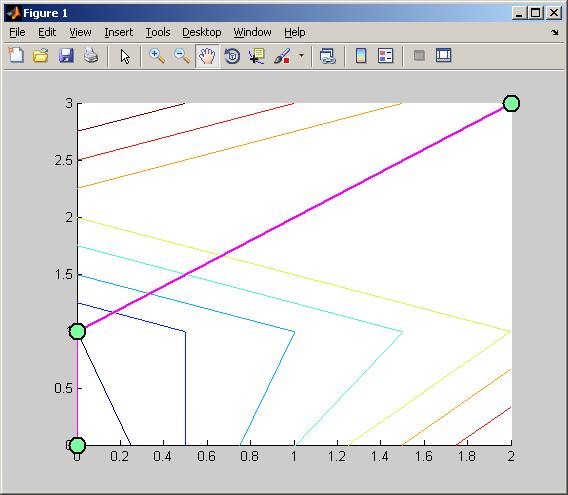

Ich habe ein Bsp. angehängt wie ich mir das ungefähr vorstelle, aber dies hab ich nicht selber programmiert sondern von einem Programm welches den surfc-Befehl (Funktionsfläche wird im 3D-Raum aufgespannt) verwendet abgeschaut.

Meine Frage ist nun, ist es überhaupt möglich über contour Punkte sowie Richtungspfeile zu plotten?

Wäre für Hilfe wirklich dankbar.

Grüße,

Andi

 Beschreibung:

Download
 Dateiname:  BSP_Punkte.JPG
 Dateigröße:  34.87 KB
 Heruntergeladen:  733 mal


wimmie

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.06.2011, 16:52     Titel:
  Antworten mit Zitat
Lösung gefunden Smile
[code]
figure
hold on

[\code]

zu Beginn des m-Skripts eintragen.

Gruß,

Andi
