| regen |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 07.04.2013, 19:45
Titel: Zeitreihe
|
 |
Hallo,
ich habe Zeitreihen von Niederschlägen mit einer Auflösung von 30 Minuten.
Diese sollten in Minuten-Werte umgerechnet werden.
diese möchte ich plotten, nur möchte ich es farblich darstellen, beispielsweise werte oberhalb x sollen rot, werte gleich null sollen grün, plötzlich stark veränderte werte (mir faktor 10) in blau und rest soll schwarz sein. Habe auch ähnliche beiträge gesehen, nur leider nichts passendes zu meinem problem
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 07.04.2013, 22:28
Titel:
|
|
Hallo,
das Umwandeln in Minuten geht beispielsweise über Interpolation. Die Aussagekraft davon kann jedoch begrenzt sein. Wenn es um 12 Uhr stark regnet und um 12:30 nicht, dann ist ja nicht gesagt, dass es um 12:15 zwangsläufig mittelstark regnet.
Wenn du nicht interpolieren möchtest, musst du angeben, wie diese Umrechnung erfolgen soll.
Generell kannst du mit logischer Indizierung die relevanten Daten herausfiltern und diese dann plotten.
Ein Wert kann ja oberhalb von x liegen und einen starken Anstieg beinhalten. Wie soll er dann eingefärbt werden?
Was verstehst du unter "mit Faktor 10 verändert"?
Es wäre nicht schlecht, wenn du das, was du bisher versucht hast, zeigst, und die konkreten Probleme, die dabei auftraten.
Grüße,
Harald
|
|
|
|
| regen |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.04.2013, 14:20
Titel:
|
|
Sobald sich der Wert um seine vier fache verändert, wie in beispiel 4 auf 16, soll es gefärbt werden
Da würde ich gerne 4 und 16 orange anfärben und den andauernden hohen wert vielleicht gelb behalten. Werte oberhalb 20 sollen dann in rot angezeigt werden. Werte gleich null sollen grün angezeigt werden. So schön bunt wie ostereier.
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 08.04.2013, 19:40
Titel:
|
|
Hallo,
bitte gehe auf die Fragen ein. Dass du dir nun andere Farben aussuchst als in der ursprünglichen Erklärung macht es nicht verständlicher.
Grüße,
Harald
|
|
|
|
| regen |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.04.2013, 22:54
Titel:
|
|
| |
 |
 |
Halli Hallo
| Zitat: |
das Umwandeln in Minuten geht beispielsweise über Interpolation. Die Aussagekraft davon kann jedoch begrenzt sein. Wenn es um 12 Uhr stark regnet und um 12:30 nicht, dann ist ja nicht gesagt, dass es um 12:15 zwangsläufig mittelstark regnet.
Wenn du nicht interpolieren möchtest, musst du angeben, wie diese Umrechnung erfolgen soll. |
Das mit transferieren auf andere zeit lassen wir mal, wir lösen das schritt für schritt
Das geht mit find etc
| Zitat: |
| diese möchte ich plotten, nur möchte ich es farblich darstellen, beispielsweise werte oberhalb x sollen rot, werte gleich null sollen grün, plötzlich stark veränderte werte (mir faktor 10) in blau und rest soll schwarz sein. Habe auch ähnliche beiträge gesehen, nur leider nichts passendes zu meinem problem |
| Zitat: |
| werte oberhalb x sollen rot |
x1 = find(datenmenge > x); %ROT
| Zitat: |
| werte gleich null sollen grün |
x2 = find(datenmenge == 0); %GRÜN
| Zitat: |
| plötzlich stark veränderte werte (mir faktor 10) in blau |
x3 = find(diff(data) > data*10)); %BLAU STIMMT DAS
anstieg bzw. abstieg (Steigung) sollte mit blau gegenzeichnet werden.. ansonsten weiterhin in rot
Faktor zehn könnte beispielsweise bedeutet, wenn der nachfolger, das zehn fache größer ist, als der jetzige wert ist.
das mit einfärben war mir noch schwer, aber habe folgendes versucht, nur leider kommt korrektes raus,
plot(x1,datenmenge (x1),'r')
hold on;
plot(x2,datenmenge (x1),'g')
plot(x3,datenmenge (x1),'b')
Viele Grüße
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 11.04.2013, 08:47
Titel:
|
|
| |
|
|
Hallo,
| Zitat: |
| Das geht mit find etc |
Jep, und häufig etwas effizienter als find ist dann noch die logische Indizierung (logical indexing).
| Zitat: |
| x3 = find(diff(data) > data*10)); %BLAU STIMMT DAS |
Der Differenzvektor hat ein Element weniger als die Originaldaten. Ich würde also das machen:
| Zitat: |
| Faktor zehn könnte beispielsweise bedeutet, wenn der nachfolger, das zehn fache größer ist, als der jetzige wert ist. |
Und mir fallen konkret noch zwei weitere Beispiele ein, was das bedeuten könnte. Da musst du aber wissen, was du willst. Bei deinem bisherigen Ansatz ist der Nachteil, dass jeder Anstieg von 0 auf einen anderen Wert als "starker Anstieg" betrachtet werden wird.
| Zitat: |
das mit einfärben war mir noch schwer, aber habe folgendes versucht, nur leider kommt korrektes raus,
plot(x1,datenmenge (x1),'r')
hold on;
plot(x2,datenmenge (x1),'g')
plot(x3,datenmenge (x1),'b') |
Hast du in deinem tatsächlichen Code x1 in den beiden unteren Zeilen durch x2 bzw. x3 ersetzt? Sonst passts natürlich nicht.
Inwiefern weicht das, was du da bekommst, vom erhofften Ergebnis ab?
Grüße,
Harald
|
|
|
|
| regen |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.04.2013, 19:34
Titel:
|
|
das mit 0 ist mir erst jetzt aufgefallen, wie köse ich das problem in dem fall..
vielleicht mit
du hast recht...

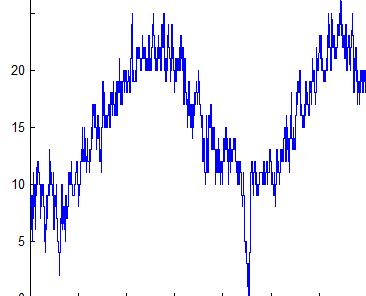

hier jetzt nun beipiel und die produzierte grafik im anhang
ich habe jetzt ein bproblem zunächst einmal ist die y achse nicht korrekt beschriftet und zweitens sollte es wie ein normale plot funktion aussehen nur halt bissl bunt
| Beschreibung: |
|
Download |
| Dateiname: |
beispiel1.png |
| Dateigröße: |
5.78 KB |
| Heruntergeladen: |
388 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 11.04.2013, 21:25
Titel:
|
|
Hallo,
| Zitat: |
| vielleicht mit ... |
Oder auch mit irgendetwas anderem, aber das musst du entscheiden.
| Zitat: |
| zunächst einmal ist die y achse nicht korrekt beschriftet |
Wie soll sie denn beschriftet sein?
| Zitat: |
| zweitens sollte es wie ein normale plot funktion aussehen nur halt bissl bunt |
Was ist eine "normale plot funktion"?
Mich erstaunt hier, dass sehr viel blau ist, oder hast du die Linie vorher einfach geplottet? Zudem würde ich
oder ähnliches verwenden, da sonst auch weit voneinander weg liegende Datenpunkte miteinander verbunden werden.
Grüße,
Harald
|
|
|
|
| freddy123 |
Forum-Fortgeschrittener
|
|
Beiträge: 57
|
|
|
|
Anmeldedatum: 27.03.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.04.2013, 21:41
Titel:
|
|

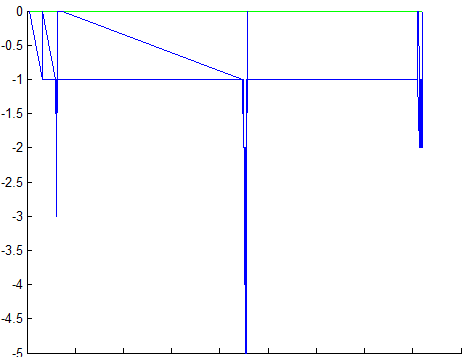

Im Anhang sollten zwei Bilder sein, sorry mein fehler, die eine von eben ist die ganz einfache plot-Funktion auf die Datenmenge , und in der zweiten (die im anhang) Grafik findest du meine zusammengeschnittene Funktionsplot. irgendwie ist was faul
| Beschreibung: |
|
Download |
| Dateiname: |
fehler.png |
| Dateigröße: |
6.93 KB |
| Heruntergeladen: |
372 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 12.04.2013, 09:06
Titel:
|
|
Hallo,
bitte am besten Testdaten und den genauen Code zur Verfügung stellen.
Was mich erstaunt ist, dass du negative Werte bekommst.
Das Problem der durchgezogenen Linie hatte ich ja schon angesprochen.
Grüße,
Harald
|
|
|
|
| freddy123 |
Forum-Fortgeschrittener
|
|
Beiträge: 57
|
|
|
|
Anmeldedatum: 27.03.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.04.2013, 10:52
Titel:
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 12.04.2013, 10:54
Titel:
|
|
Hallo,
jetzt bräuchten wir nur noch die matlab.mat.
Grüße,
Harald
|
|
|
|
| freddy123 |
Forum-Fortgeschrittener
|
|
Beiträge: 57
|
|
|
|
Anmeldedatum: 27.03.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 13.04.2013, 02:29
Titel:
|
|
könnt ihr bitte die dateiendung auf .mat umbennen. ich konnte keine .mat dateien hochladen, sorry
| Beschreibung: |
|
Download |
| Dateiname: |
matlab.h |
| Dateigröße: |
54.02 KB |
| Heruntergeladen: |
241 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.501
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 13.04.2013, 09:47
Titel:
|
|
Hallo,
neuer Vorschlag:
Die Anpassung mit o hatte ich ja schon vorgeschlagen.
Bei x3: das eine "+1" hast du selbst vorgeschlagen, das andere ist, damit der Punkt nach dem Sprung und nicht der vorher markiert wird. Das "abs" habe ich reingenommen, weil sonst jeder Anstieg erfasst wird, wenn der vorherige Wert negativ war.
Mich haben die negativen Niederschläge verwundert, aber das ist ja ein Problem der Daten.
Grüße,
Harald
|
|
|
|
|
|
|
